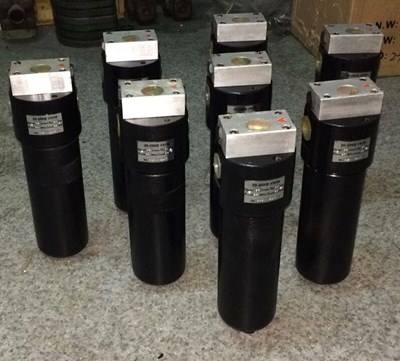

Фильтры напорные
12-10 К (КВ), 12-25 К (КВ), 20-25 К (КВ), 20-40 К (КВ), 32-40...

Фильтры напорные 12-40, 20-10, 32-40, 40-10, 40-25...

Фильтры напорные 12-10 К (КВ), 12-25 К (КВ), 20-25 К (КВ), 20-40 К (КВ), 32-40... Фильтры напорные 12-40, 20-10, 32-40, 40-10, 40-25...

Назначение

 Фильтры на номинальное давление 20 МПа предназначены для очистки от механических примесей минеральных масел кинематической вязкостью не более 500 мм²/с в объемных гидроприводах и смазочных системах машин, которые работают при давлении до 20 МПа, температуре рабочей жидкости от 1 до 80 ºC и окружающий среды от 1 до 40 ºC.

 Пример условного обозначения фильтра с условным проходом 12 мм, номинальной тонкостью фильтрации 25 µм, с электровизуальной сигнализацией о загрязнении фильтроэлемента, с метрической присоединительной резьбой, предназначенного для стран с умеренным климатом, категория размещения 4 – «Фильтр 12-25В УХЛ4 ГОСТ 16026-80»; то же, с визуальной сигнализацией и конической присоединительной резьбой, предназначенного для стран с тропическим климатом, категория размещения 4.1 – «Фильтр 12-25КВ О4.1 ГОСТ 16026-80»

Техническая характеристика

Параметр

Норма для фильтра

8-5

12-10

12-25

12-40

12-5

20-10

20-25

20-40

Условный проход, мм

8

12

20

Ном. расход, л/мин

12,5

25

63

Ном. перепад дав. МПа

0,12

0,09

0,16

0,12

Ном. тонкость фильтрации µм

5

10

25

40

5

10

25

40

Масса, кг не более

5,3

6,8



Параметр

Норма для фильтра

32-10

32-25

32-40

20-5

25-5

40-10

40-25

40-40

Условный проход, мм

32

20

25

40

Ном. расход, л/мин

160

63

100

320

Ном. перепад дав. МПа

0,16

0,12

0,16

Ном. тонкость фильтрации µм

10

25

40

5

10

25

40

Масса, кг не более

14,0

19,5

Устройство и работа

             Головка имеет входную и выходную полости, в ней находится перепускной клапан и седло для фиксирования фильтрующего элемента. Сдвоенные фильтроэлементы соединяются муфтой.

            Индикаторный блок содержит средства для электровизуальной сигнализации о засорении фильтрующего элемента.

            При нормальной работе фильтра масло поступает во входную полость фильтруется и ищет на выход.

            При повышении перепада давлений на фильтрующем элементе вследствие его засорения, а также при большой вязкости или увеличенном расходе масла подпружиненный плунжер с магнитом перемещается влево до упора. При этом замыкаются контакты геркона и появляется красное поле, доступное визуальному наблюдению. Электровизуальный сигнал свидетельствует о необходимости замены фильтрующего элемента.

            Если не заменить загрязненный элемент, то перепад давлений возрастет настолько, что откроется перепускной клапан, и часть неочищенного потока, минуя фильтрующий элемент, начнет поступать с систему.
