Фильтры щелевые (пластинчатые) с ручной очисткой

Фильтры щелевые с ручной очисткой 10-80-1, 16-80-1, 25-80-1, 40-80-1, 16-125-1, 25-125-1, 40-125-1, 63-125-1

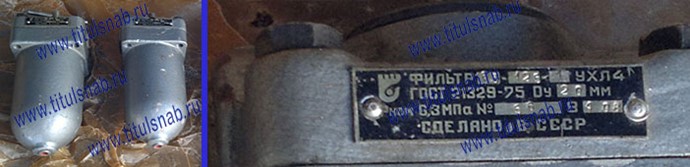

Фильтр в корпусе

Предназначены для предварительной фильтрации минеральных масел вязкостью от 7 до 600 мм2/с (сСт) в смазочных системах, а также для фильтрации смазочно-охлаждающих жидкостей на масляной основе в системах станков и других машин при давлении до 6.3 МПа (63 кгс/см2), температуре масла от 10°С до 55°С и температуре окружающей среды от минус 60°С до плюс 50°С.

Фильтры выпускаются в двух исполнениях:
Исполнение 1 (фильтры щелевые 10-80-1, 16-80-1, 25-80-1, 40-80-1, 16-125-1, 25-125-1, 40-125-1, 63-125-1) — в корпусе с резьбовым присоединением (К - коническая резьба, М - метрическая резьба), монтируемые на трубопроводе;
Исполнение 2 (фильтры щелевые 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2) — встраиваемые (фланцевые), монтируемые непосредственно на корпусе механизма.

Фильтры щелевые с ручной очисткой 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2

Фильтр фланцевый

Структура условного обозначения

40	-	125	-	1	-	К
						Присоединительная резьба: К = коническая; М = метрическая.

				Исполнение: 1 = в корпусе (см. фото слева); 2 = вставной (см. фото справа)

		Номинальная тонкость фильтрации: 80 = 80 мкм; 125 = 125 мкм.

40 = номинальный расход фильтра (см. табл. ниже)

Таблица аналогов щелевых фильтров

Современное обозначение	Устаревшее обозначение
Фильтр щелевой 10-80-1К ( 10-80-1М)	Фильтр щелевой 0,08Г41-11
Фильтр щелевой 16-80-1К (16-80-1М)	Фильтр щелевой 0,08Г41-12
Фильтр щелевой 25-80-1К (25-80-1М)	Фильтр щелевой 0,08Г41-13
Фильтр щелевой 40-80-1К (40-80-1М)	Фильтр щелевой 0,08Г41-14
Фильтр щелевой 16-125-1К (16-125-1М)	Фильтр щелевой 0,12Г41-11
Фильтр щелевой 25-125-1К (25-125-1М)	Фильтр щелевой 0,12Г41-12
Фильтр щелевой 40-125-1К (40-125-1М)	Фильтр щелевой 0,12Г41-13
Фильтр щелевой 63-125-1К (63-125-1М)	Фильтр щелевой 0,112Г41-14
Фильтр щелевой 10-80-2	Фильтр щелевой 0,08Г41-21
Фильтр щелевой 16-80-2	Фильтр щелевой 0,08Г41-22
Фильтр щелевой 25-80-2	Фильтр щелевой 0,08Г41-23
Фильтр щелевой 40-80-2	Фильтр щелевой 0,08Г41-24
Фильтр щелевой 16-125-2	Фильтр щелевой 0,12Г41-21
Фильтр щелевой 25-125-2	Фильтр щелевой 0,12Г41-22
Фильтр щелевой 40-125-2	Фильтр щелевой 0,12Г41-23
Фильтр щелевой 63-125-2	Фильтр щелевой 0,12Г41-24
Фильтр щелевой M63-125-1 (без стакана)	Фильтр щелевой 0,112Г41-14
Фильтр щелевой 10-160-2 (без стакана)	Аналога нет
Фильтр щелевой 16-250-2 (без стакана)	Аналога нет
Фильтр щелевой 40-160-2 (без стакана)	Аналога нет
Фильтр щелевой 16-160-2 (без стакана)	Аналога нет
Фильтр щелевой 25-250-2 (без стакана)	Аналога нет
Фильтр щелевой 63-250-2 (без стакана)	Аналога нет

Технические характеристики щелевых (пластинчатых) фильтров с ручной очисткой

Обозначение	Условный проход, мм	Присоединение	Тонкость фильтрации, мкм	Номинальный расход, л/мин	Масса, кг
Фильтр 10-80-1К ( 10-80-1М)	10	К3/8" (М16х1,5)	80	10	2,1
Фильтр 16-80-1К (16-80-1М)	16	К1/2" (М22х1,5)		16	2,1
Фильтр 25-80-1К (25-80-1М)	16	К1/2" (М22х1,5)		25	4,5
Фильтр 40-80-1К (40-80-1М)	20	К3/4" (М27х2)		40	5,12
Фильтр 16-125-1К (16-125-1М)	10	К3/8" (М16х1,5)	125	16	2,1
Фильтр 25-125-1К (25-125-1М)	16	К1/2" (М22х1,5)		25	2,15
Фильтр 40-125-1К (40-125-1М)	16	К1/2" (М22х1,5)		40	4,5
Фильтр 63-125-1К (63-125-1М)	20	К3/4" (М27х2)		63	5,12
Фильтр 10-80-2	10	Встраиваемое	80	10	1,47
Фильтр 16-80-2	16			16	1,53
Фильтр 25-80-2	16			25	3,15
Фильтр 40-80-2	20			40	3,57
Фильтр 16-125-2	10	Встраиваемое	125	16	1,47
Фильтр 25-125-2	16			25	1,53
Фильтр 40-125-2	16			40	3,15
Фильтр 63-125-2	20			63	3,57

Габаритные и присоединительные размеры фильтров щелевых с ручной очисткой

Фильтр первого типа (в корпусе)

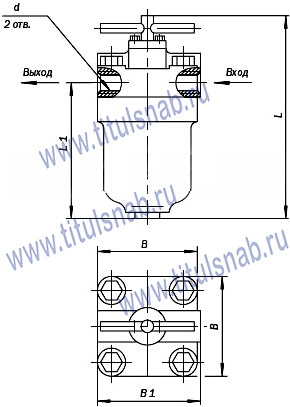

Размеры фильтров 10-80-1, 16-80-1, 25-80-1, 40-80-1, 16-125-1, 25-125-1, 40-125-1, 63-125-1

Фильтр второго типа (вставной)

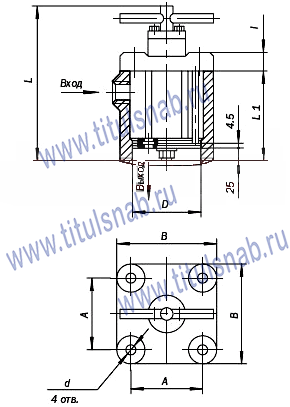

Размеры фильтров 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2

Таблица размеров фильтров щелевых (пластинчатых) (в мм)

Обозначение	A	B	B1	D	L	L1	l	d
Фильтр щелевой (пластинчатый) 10-80-1 (16-125-1)	-	85	90	-	170	110	-	К3/8" (М16х1,5)
Фильтр щелевой (пластинчатый) 16-80-1 (25-125-1)	-	85	90	-	190	130	-	К1/2" (М22х1,5)
Фильтр щелевой (пластинчатый) 25-80-1 (40-125-1)	-	110	115	-	230	170	-	К1/2" (М22х1,5)
Фильтр щелевой (пластинчатый) 40-80-1 (63-125-1)	-	110	115	-	265	205	-	К3/4" (М27х2)
Фильтр щелевой (пластинчатый) 10-80-2 (16-125-2)	64	85	-	55	140	65	19	11
Фильтр щелевой (пластинчатый) 16-80-2 (25-125-2)	64	85	-	55	160	85	19	11
Фильтр щелевой (пластинчатый) 25-80-2 (40-125-2)	84	110	-	85	185	105	22	13
Фильтр щелевой (пластинчатый) 40-80-2 (63-125-2)	84	110	-	85	225	145	22	13
