Фильтры 20-80(160)-2, 40-80(160)-2, 80-80(160)-2

Фильтры 20-80(160)-2, 40-80(160)-2, 80-80(160)-2

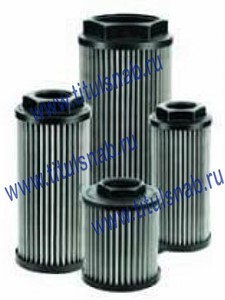

 Фильтр сетчатый всасывающий предназначен для очистки от механических загрязнений минеральных масел вязкостью 10-300 мм2/с при температуре окружающей среды 10-55 С в гидравлических и смазочных системах металлорежущих станков и других машин.
     Фильтр всасывающий сетчатый устанавливается на всасывающей магистрали насоса.

Изготавливается в 2-х исполнениях:
  1 - без предохранительного клапана;
  2 - с предохранительным клапаном.
     Фильтр всасывающий сетчатый имеет каркас, поддерживающий фильтрующий элемент.
     В верхней части фильтрующего элемента имеется головка с присоединительной резьбой, а нижней части - чашка. Фильтр сетчатый всасывающий исполнения 2 имеет такое же устройство, как и фильтр исполнения 1, но в нём дополнительно на чашке расположен предохранительный клапан.

Характеристики фильтров всасывающих сетчатых

Типоразмер Условный проход, мм Расход номинальный,
л/мин
Ном. тонкость фильтрации,мкм Перепад давления при ном. расходе мПа, не более Масса, кг.,
не более
Габаритные размеры,мм
Фильтр сетчатый 8-160 8 2,5 160

0,007



0,05



32x70

Фильтр сетчатый 8-160-2 8 2,5 160
Фильтр сетчатый 8-80 8 2,0 80
Фильтр сетчатый 8-80-2 8 2,0 80
Фильтр сетчатый 10-160 10 10,0 160



0,12



60x110

Фильтр сетчатый 10-160-2 10 10,0 160
Фильтр сетчатый 10-80 10 8,0 80
Фильтр сетчатый 10-80-2 10 8,0 80
Фильтр сетчатый 20-160 20 40,0 160



0,27



60x155

Фильтр сетчатый 20-160-2 20 40,0 160
Фильтр сетчатый 20-80 20 32,0 80
Фильтр сетчатый 20-80-2 20 32,0 80
Фильтр сетчатый 40-160 40 160,0 160



0,52



88x210

Фильтр сетчатый 40-160-2 40 160,0 160
Фильтр сетчатый 40-80 40 125,0 80
Фильтр сетчатый 40-80-2 40 125,0 80
Фильтр сетчатый 80-80 80 320,0 80



2,21



150x350

Фильтр сетчатый 80-80-2 80 320,0 80
Фильтр сетчатый 80-160 80 400,0 160
Фильтр сетчатый 80-160-2 80 400,0 160

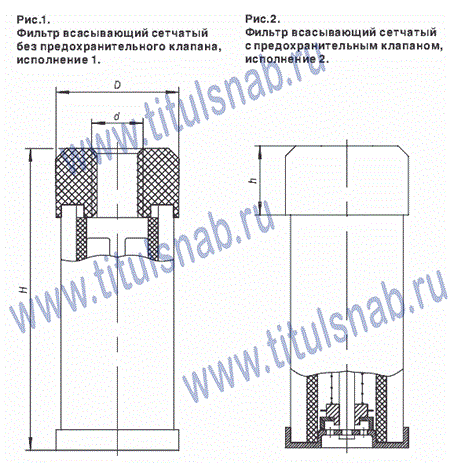

Основные размеры фильтров всасывающих сетчатых

Размеры фильтров 20-80(160)-2, 40-80(160)-2, 80-80(160)-2



Параметр Значение для типоразмера фильтра васывающего сетчатого
Фильтр
8-160
8-160-2
8-80
8-80-2
Фильтр
10-160
10-160-2
10-80
10-80-2
Фильтр
20-160
20-160-2
20-80
20-80-2
Фильтр
40-160
40-160-2
40-80
40-80-2
Фильтр
80-160
80-160-2
80-80
80-80-2;
- D, не более, мм 32 60 60 88 150
- H, не более, мм 70 110 155 210 350
- h, мм 15-5 15-5 28±0,5 27±0,5 33±0,5
- d, мм G1/4"-B G3/8"-B G3/4"-B G1 1/2 "-B M80x2-9H8H
ГОСТ11709-81



Пример условного обозначения фильтра всасываюего сетчастого, с условным проходом 20 мм, тонкостью фильтрации 160 мкм, исполнения 1, для стран с умеренным климатом:

     - фильтр всасывающий сетчатый 20-160 УХЛ4 ОСТ2С41-2-80

     Пример условного обозначения фильтра всасываюего сетчастого, с условным проходом 40 мм, тонкостью фильтрации 80 мкм, исполнения 2, для стран с тропическим климатом:

     - фильтр всасывающий сетчатый 40-80-2 О4 ОСТ2С41-2-80

Маркировки: ФИЛЬТРЫ ВСАСЫВАЮЩИЕ СЕТЧАТЫЕ 8–160, 8–160–2, 8–80, 8–80–2, 10–160, 10–160–2, 10–80, 10–80–2, 20–160, 20–160–2, 20–80, 20–80–2, 40–160, 40–160–2, 40–80, 40–80–2, 80–160, 80–160–2, 80–80, 80–80-2
