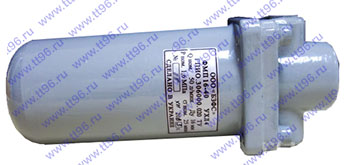

Фильтры магнитно-пористые ФМП16-40 и ФМА16-40М

ФМП16-40, ФМА16-40М ФМП-16/40, ФМ-П 16-40, Ф-МП16/40, ФМП16/40

Назначение фильтров магнитных ФМП

 Фильтры магнитно-пористые ФМП предназначены для очистки на минеральной основе от содержащихся в них механических примесей и ферромагнитных частиц. Фильтр устанавливают в гидравлических и смазочных системах станков, прессов и других машин, работающих при номинальном давлении 1,6 МПа.

Фильтр работает при температуре от 1 до 80 ºC и кинематической вязкостью до 500 мм²/с.
Температура окружающий среды от 1 до 40 ºC.
Климатическое исполнение и категория размещения фильтров, предназначенных для стран с умеренным климатом, - УХЛ4, для стран с тропическим климатом – О4.1.

 Условное обозначение фильтра магнитно-пористого с конической присоединительной резьбой, условным проходом 16 мм и тонкостью фильтрации 40 мкм – «Фильтр ФМП16-40 УХЛ4», «Фильтр ФМП16-40.О.4.1». тоже с метрической резьбой – «Фильтр ФМП16-40М УХЛ4».

Техническая характеристика

Номинальное давление, МПа

1,6

Номинальная тонкость фильтрации, µм

40

Номинальный расход, л/мин

50

Номинальный перепад давления, МПа

0,1

Перепад давления при срабатывании клапана, МПа

0,4±0,1

Масса ферромагнитных частиц задерживаемых уловителем, кг

0,05

Условный проход, мм

16

Масса, кг

2,8

Устройство и работа

Фильтры ФМП

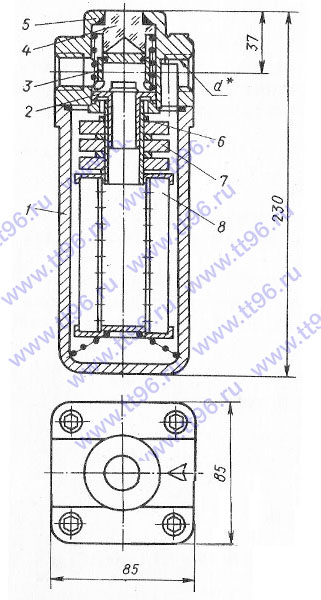

Фильтр состоит из крышки 5 (рисунок), стакана 1, линзы 4, экрана 3, клапана 2Ю седла 6, магнитов 7 и элемента фильтрующего.

Неочищенная жидкость через входное отверстие в крышке поступает во внутреннюю полость стакана, очищается, проходя через магниты и фильтрующий элемент и через выходное отверстие поступает к потребителю.

По мере загрязнения фильтрующего элемента перепад давления между входными и выходным отверстиями увеличивается. При достижении перепада давлений определенной величины перепускной клапан открывается, поднимая вверх экран, который, благодаря линзе, подает визуальный сигнал (в виде красного круга на наружном торце линзы) о засорении фльтроэлемента, т.е. о необходимости его замены.

Обозначение

d

ФМП16-40

К1/2”

ФМА16-40М

М22х1,5-6Н
