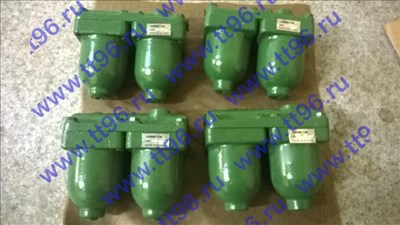

Фильтры магнитно-сетчатые ФМС-1М и ФМС-2М

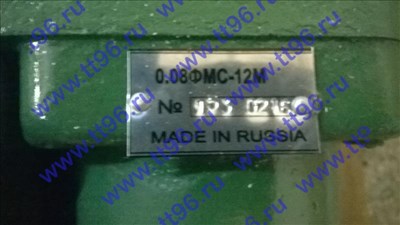

0,04ФМС-12М 0,08ФМС-12М 0,16ФМС-12М 0,04ФМС-13М 0,08ФМС-13М 0,16ФМС-13М 0,04ФМС-22М 0,08ФМС-22М 0,16ФМС-22М 0,04ФМС-23М 0,08ФМС-23М 0,16ФМС-23М

Назначение фильтров ФМС-1М и ФМС-2М

Фильтры магнитносетчатые типа ФМС 1М и ФМС 2М пприменяются  для очистки масел на минеральной основе от содержащихся в них механических примесей и ферромагнитных частиц в гидравлических системах станков и других гидрофицированных машин, работающих при номинальном давлении 6,3 кгс/см².

Фильтры работают на маслах с кинематической вязкостью до 500 сСт и при температуре масла от плюс 10 до плюс 60 ºC.

Диапазон температуры окружающий среды от плюс 10 до плюс 55 ºC.



0,04ФМС-12М 0,08ФМС-12М 0,16ФМС-12М 0,04ФМС-13М 0,08ФМС-13М 0,16ФМС-13М 0,04ФМС-22М 0,08ФМС-22М 0,16ФМС-22М 0,04ФМС-23М 0,08ФМС-23М 0,16ФМС-23М0,04ФМС-12М 0,08ФМС-12М 0,16ФМС-12М 0,04ФМС-13М 0,08ФМС-13М 0,16ФМС-13М 0,04ФМС-22М 0,08ФМС-22М 0,16ФМС-22М 0,04ФМС-23М 0,08ФМС-23М 0,16ФМС-23М

Технические характеристики

            Основные технические параметры фильтров при работе на минеральном масле вязкостью 70-80 сСт и температуре масла от плюс 25 до 30 ºC должны соответствовать данным, указанным в таблице.

Обозначение фильтра

Условный проход, мм

Номинальный расход, л/мин

Тонкость фильтрации, мкм

Степень очистки маг. частиц, %

Масса, кг

0,04ФМС-12М

0,08ФМС-12М

0,16ФМС-12М

10

8

16

16

40

80

160

85

5,0

0,04ФМС-13М

0,08ФМС-13М

0,16ФМС-13М

16

16

32

32

40

80

160

10,5

0,04ФМС-22М

0,08ФМС-22М

0,16ФМС-22М

10

8

16

16

40

80

160

3,0

0,04ФМС-23М

0,08ФМС-23М

0,16ФМС-23М

16

16

32

32

40

80

160

7,0

Основные габаритные и присоединительные размеры фильтров ФМС-1М и ФМС-2М

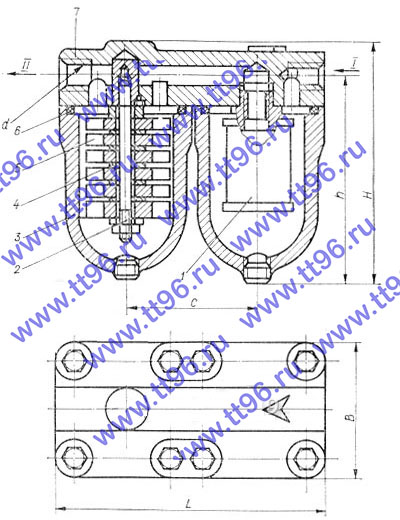

Рис. 1. Фильтр с резьбовым присоединением типа ФМС-1М:

1 – фильтрующий элемент; 2 – ось; 3 – стакан; 4 – шайба;
5 – магнит; 6 – кольцо; 7 – крышка;
I – вход; II – выход

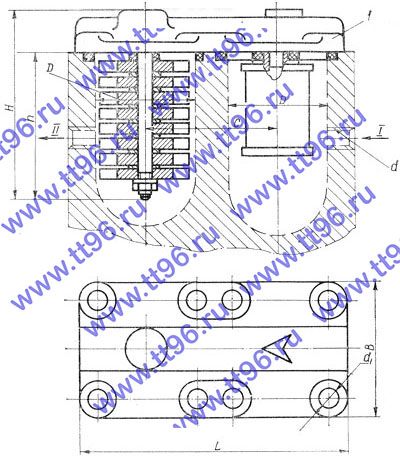

Рис. 2. Фильтр встраиваемый типа ФМС-2М:

1 – крышка; I – вход; II – выход

Фильтр с резьбовым присоединением типа ФМС-1М, 0,04ФМС-12М 0,08ФМС-12М 0,16ФМС-12М 0,04ФМС-13М 0,08ФМС-13М 0,16ФМС-13М 0,04ФМС-22М 0,08ФМС-22М 0,16ФМС-22М 0,04ФМС-23М 0,08ФМС-23М 0,16ФМС-23М Фильтр встраиваемый типа ФМС-2М, 0,04ФМС-12М 0,08ФМС-12М 0,16ФМС-12М 0,04ФМС-13М 0,08ФМС-13М 0,16ФМС-13М 0,04ФМС-22М 0,08ФМС-22М 0,16ФМС-22М 0,04ФМС-23М 0,08ФМС-23М 0,16ФМС-23М



Устройство и работа

Фильтры магнитно-сетчатые ФМ-С-1М – с резьбовым присоединением на трубах; ФМС2М – встраиваемые, для установки непосредственно в гнезда корпуса деталей.

Фильтр магнитно-сетчатый с резьбовым присоединением типа ФМ-С 1М состоит из крышки 7 (рис. 1), к которой болтами крепится два стакана 3. Стыки между крышкой и стаканами уплотняются резиновыми кольцами 6. В одном из стаканов помещен сетчатый фильтрующий элемент 1, а в другом – магнитный фильтрующий элемент (магнитный уловитель).

Соединение сетчатого фильтрующего элемента с крышкой – резьбовое.

Магнитный уловитель представляет собой набор плоских магнитов 5, разделенных шайбами 4 и насаженных на ось 2.

Загрязненное масло через входное отверстие в крышке фильтра поступает в стакан с сетчатым фильтрующим элементом. Проходя через сетку, масло очищается от механических примесей, затем проходит по каналам в крышке и поступает в стакан с магнитным уловителем. Омывая магниты, масло очищается от ферромагнитных частиц, пропущенных сетчатым фильтрующим элементом, и отфильтрованное идет черех выходное отверстие к месту потребления. Притянутые магнитом ферромагнитные частички образуют на его поверхности щетку, которая становится как бы дополнительным фильтрующим элементом, очищающим масло от немагнитных частиц, пропущенных сетчатым фильтрующим элементом.

Фильтра магнитно-сетчатый встраиваемый типа ФИС-2М отличается от фильтра типа ФМС1М конструкцией крышки 1 (рис. 2) и отсутствием стаканов, так как фильтра встраивается в механизм.

Установкам и техническое обслуживание

Фильтр магнитно-сетчатый устанавливают в местах, удобных для демонтажа и обслуживания. Его не следует устанавливать там, где возможны удары, вибрации.

Фильтр необходимо монтировать в гидросистеме таким образом, чтобы направление стрелки на крышки фильтра совпадало с направлением движения рабочей жидкости.

Фильтр магнитно-сетчатый следует очищать от шлама не реже чем через 50-100 ч работы. Для этого отвинтите болты, крепящие крышку со стаканами и снимите стакан. Выверните ось с пакетом магнитов и сетчатый фильтрующий элемент, промойте их под струей керосина и продуйте очищенным сжатым воздухом.
