Гидроклапаны давления Г66-3
Назначение и область применения |
|
 |
Гидроклапаны давления с обратным клапаном Г66-3, ПГ66-3 предназначены для использования в гидросистемах для пропускания потока рабочей жидкости при достижени заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление). При движении потока в противоположном направлении гидроклапаны обеспечивают его свободное пропускание. Клапаны работают на минеральных маслах. |
Маркировки
Гидроклапаны АГ66-32М,Г66-32М,БГ66-32М,ВГ66-32М,ДГ66-32М,ПГ66-32М,
ПАГ66-32М,ПБГ66-32М,ПВГ66-32М,ПДГ66-32М,АГ66-34М,Г66-34М,БГ66-34М,
ВГ66-34М,ДГ66-34М,ПГ66-34,ПАГ66-34М,ПБГ66-34М,ПВГ66-34М,ПДГ66-34М,
АГ 66-35М,Г66-35М,БГ66-35М,ВГ66-35М,ДГ66-35М,ПГ66-35М,ПАГ66-35М,
ПБГ66-35М,ПВГ66-35М,ПДГ66-35МГ66-32,Г66-34,Г66-35,АГ66-32,АГ66-34,
АГ66-35,БГ66-32,БГ66-34,БГ66-35,ВГ66-32,ВГ66-34,ВГ66-35,ДГ66-32,ДГ66-34,ДГ66-35
Технические характеристики
| Наименование | Усл. проходмм. | Давл-е, мПа | Расход л/мин | Масса, кг. |
| АГ66-32М | 10 | 1 | 32 | 2,4 |
| Г66-32М | 10 | 2,5 | 32 | 2,4 |
| БГ66-32М | 10 | 6,3 | 32 | 2,4 |
| ВГ66-32М | 10 |
10
|
32 | 3,5 |
| ДГ66-32М | 10 | 20 | 32 | 3,5 |
| ПГ66-32М | 10 | 2,5 | 32 | 2,6 |
| ПАГ66-32М | 10 | 1 | 32 | 2,6 |
| ПБГ66-32М | 10 | 6,3 | 32 | 2,6 |
| ПВГ66-32М | 10 | 10 | 32 | 4 |
| ПДГ66-32М | 10 | 20 | 32 | 4 |
| АГ 66-34М | 20 | 1 | 125 | 4,9 |
| Г66-34М | 20 | 2,5 | 125 | 4,9 |
| БГ66-34М | 20 | 6,3 | 125 | 4,9 |
| ВГ66-34М | 20 | 10 | 125 | 5,5 |
| ДГ66-34М | 20 | 20 | 125 | 5,5 |
| ПГ66-34 | 20 | 2,5 | 125 | 4,5 |
| ПАГ66-34М | 20 | 1 | 125 | 4,5 |
| ПБГ66-34М | 20 | 6,3 | 125 | 4,5 |
| ПВГ66-34М | 20 | 10 | 125 | 5 |
| ПДГ66-34М | 20 | 20 | 125 | 5 |
| АГ 66-35М | 32 | 1 | 200 | 8 |
| Г66-35М | 32 | 2,5 | 200 | 8 |
| БГ66-35М | 32 | 6,3 | 200 | 8 |
| ВГ66-35М | 32 | 10 | 200 | 8,5 |
| ДГ66-35М | 32 | 20 | 200 | 8,5 |
| ПГ66-35М | 32 | 2,5 | 200 | 8 |
| ПАГ66-35М | 32 | 1 | 200 | 8 |
| ПБГ66-35М | 32 | 6,3 | 200 | 8 |
| ПВГ66-35М | 32 | 10 | 200 | 8,5 |
| ПДГ66-35М | 32 | 20 | 200 | 8,5 |
Устройство и принцип действия Г66-3, ПГ66-3 |

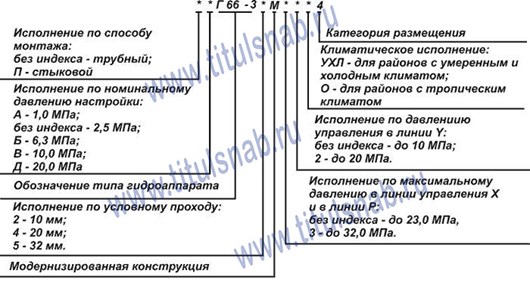

Структура условного обозначения
|

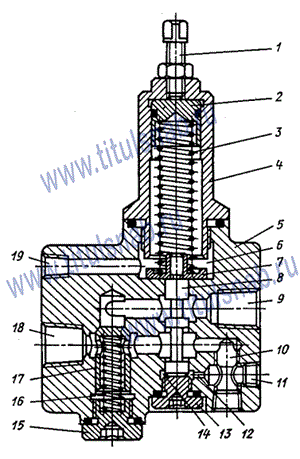

Гидроклапаны давления с обратным клапаном Г(ПГ)66 (напорные золотники с обратным клапаном) пропускают поток масла с заданным давлением в одном направлении и с минимальной потерей давления - в обратном. По конструкции и принципу действия аппараты подобны гидроклапанам давления Г54-2 и отличаются от них только наличием встроенного обратного клапана. Основными деталями аппарата (рисунок) являются: корпус 5, колпачок 4, золотник 8, обратный клапан 17, пружины 3 и 16, регулировочный винт 1, втулка 2, шайба 7 и пробки 13 и 15. Основные линии подключаются к отверстиям 9 и 18. Последнее через канал 10 и малое отверстие (демпфер) 12 соединяется с нижней торцовой полостью 14 золотника 8. Верхняя торцовая полость б через отверстие 19 соединена с дренажной линией. При подводе масла в отверстие 18 обратный клапан 17 закрыт, и аппарат работает подобно гидроклапану давления Г(ПГ)54-2, описанному выше. Обратный поток масла из отверстия 9 в отверстие 18 проходит с минимальной потерей давления через обратный клапан 17. Для обеспечения дистанционного управления следует резьбовое отверстие 10 перекрыть пробкой Kl/8 ОСТ2 С98-3-73, вывернутой из отверстия 11. Вместо пробки в указанное отверстие ставят штуцер для подключения линии управления. Различные исполнения аппарата по давлению отличаются размерами пружин 3 и диаметрами золотников; аппараты стыкового исполнения по присоединению отличаются лишь конструкцией корпуса.

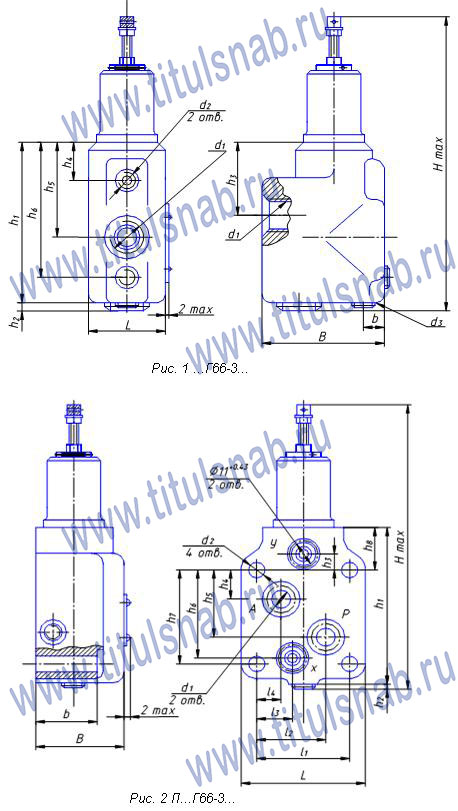

Габаритные и присоединительные размеры клапанов Г66,ПГ66
.JPG)
Для резьбового
| Модель гидроклапана |
АГ 66- 32 М |
Г 66- 32 М |
БГ 66- 32 М |
ВГ 66- 32 М |
ДГ 66- 32 М |
АГ 66- 3 М |
Г 66- 34 М |
БГ 66- 34 М |
ВГ 66- 34 М |
ДГ 66- 34 М |
АГ 66- 35 М |
Г 66- 35 М |
БГ 66- 35 М |
ВГ 66- 35 М |
ДГ 66- 35 М |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рис. | 1 | ||||||||||||||||
|
Резьба по ГОСТ 6111, дюймы ГО |
d1
|
К3/8
|
К3/4
|
К1 1/4
|
|||||||||||||
|
d2
|
К1/8
|
К1/8
|
К1/8
|
||||||||||||||
|
d3
|
К1/4
|
К1/4
|
К1/4
|
||||||||||||||
| H,max |
210
|
231
|
253
|
271
|
293
|
||||||||||||
| L,±t2/2 |
56
|
56
|
65
|
65
|
|||||||||||||
| B, h14 |
74
|
94
|
125
|
||||||||||||||
| h1,±0.5 |
100
|
120
|
160
|
||||||||||||||
| h2,max |
2
|
3
|
3
|
||||||||||||||
| h3,±0,3 |
44
|
47
|
58
|
||||||||||||||
| h4,±0,3 |
27
|
31
|
32,5
|
||||||||||||||
| h5,±0,3 |
64
|
75
|
101
|
||||||||||||||
| h6,±0,6 |
84
|
100
|
133,5
|
||||||||||||||
| b,±t2/2 |
14
|
18
|
23
|
||||||||||||||
Для стыкового исполнения
|
Модель
|
ПАГ 66- 32М |
ПГ 66- 32М |
ПБГ 66- 32М |
ПВГ 66- 32М |
ПДГ 66- 32М |
ПАГ 66- 34М |
П 66- 34М |
ПБГ 66- 34М |
ПВГ 66- 34М |
ПДГ 66 34М |
ПАГ 66- 35М |
ПГ 66- 35М |
ПБГ 66- 35М |
ПВГ 66- 35М |
ПДГ 66-35 М |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рис. | 2 | |||||||||||||||
| H,max |
210
|
230
|
252
|
270
|
292
|
|||||||||||
| L,h14 |
68
|
88
|
108
|
|||||||||||||
| B,h14 |
75
|
91
|
108
|
|||||||||||||
| h1,±0,7 |
100
|
120
|
160
|
|||||||||||||
| h2,max |
2
|
2
|
2
|
|||||||||||||
| h3 | ном. |
13
|
12
|
10
|
||||||||||||
| пред. |
±0,2
|
±0,3
|
±0,3
|
|||||||||||||
| h4 | ном. |
13
|
20
|
26
|
||||||||||||
| пред. |
±0,2
|
±0,3
|
±0,3
|
|||||||||||||
| h5 | ном. |
28
|
43
|
70
|
||||||||||||
| пред. |
±0,2
|
±0,2
|
±0,3
|
|||||||||||||
| h6 | ном. |
43
|
61
|
93
|
||||||||||||
| пред. |
±0,2
|
±0,3
|
±0,3
|
|||||||||||||
| h7±0.2 |
41
|
63
|
96
|
|||||||||||||
| h8 | ном. |
36
|
32
|
32
|
||||||||||||
| пред. |
±0,2
|
±0,3
|
±0,3
|
|||||||||||||
| l1,±0,2 |
50
|
67
|
80
|
|||||||||||||
| l2 | ном. |
38
|
53,5
|
60
|
||||||||||||
| пред. |
±0,2
|
±0,2
|
±0,3
|
|||||||||||||
| l3 | ном. |
20
|
29,5
|
32
|
||||||||||||
| пред. |
±0,2
|
±0,2
|
±0,3
|
|||||||||||||
| l4 | ном. |
12
|
13,5
|
20
|
||||||||||||
| пред. |
±0,2
|
±0,3
|
±0,3
|
|||||||||||||
| b,±t2/2 |
49
|
55
|
64
|
|||||||||||||
| d1,H14 |
10
|
18
|
25
|
|||||||||||||
| d2,H14 |
11
|
13
|
17
|
|||||||||||||
