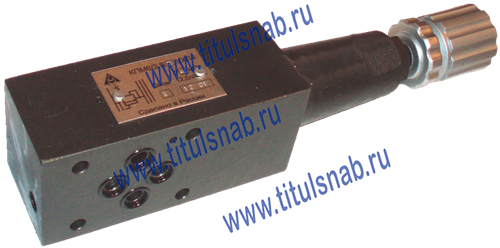

Гидроклапаны предохранительные КПМ-6/3В1, КПМ-6/3В2, КПМ-6/3В3, КПМ-6/3В4

Гидроклапаны предохранительные КПМ-6/3В1, КПМ-6/3В2, КПМ-6/3В3, КПМ-6/3В4 предназначены дня предохранения системы от перегрузок и для поддержания в ней постоянного давления.

Клапаны модульного монтажа применяются для упрощения изготовления трубопроводов, сокращения их числа, модернизации действующего оборудования при сохранении всех основных параметров.

Область применения - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

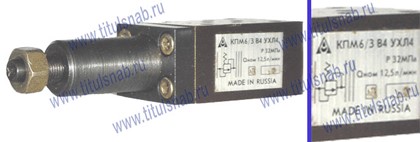

Гидроклапаны предохранительные КПМ-6/3В1, КПМ-6/3В2, КПМ-6/3В3, КПМ-6/3В4



Основные характеристики:
     Клапаны предохранительные КПМ6/3.В1, КПМ6/3.В2, КПМ6/3.В3, КПМ6/3.В4 работают на минеральных маслах с вязкостью от 10 до 400 сСт при тонкости фильтрации не более 25 мкм.
     Температура масла от +20 до +50 °С. Температура окружающей среды от 0 до +50 °С.
     Вид присоединения - модульный монтаж.

Основные параметры клапанов КПМ6/3 В

Обозначение Условный проход, мм Номинальное давление настройки, МПа Диапазон регулирования давления, МПа Номинальный расход, л/мин Масса, кг
Клапан КПМ6/3В1



6

2,0 0,8-2,0



12,5



1,2

Клапан КПМ6/3В2 6,3 1,2-6,3
Клапан КПМ6/3В3 20,0 2,0-20,0
Клапан КПМ6/3В4 32,0 5,0-32,0

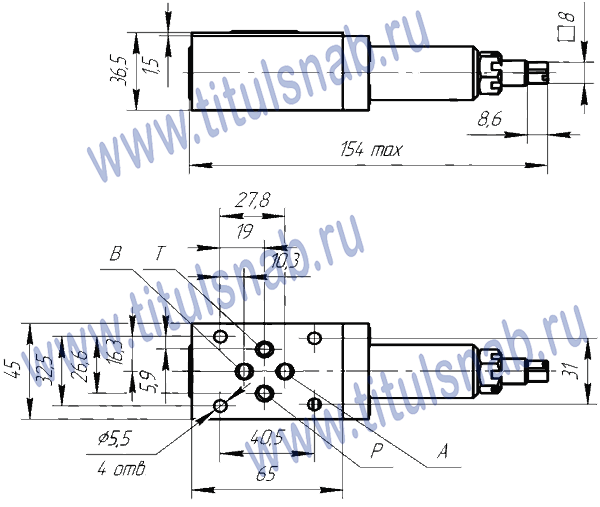

Габаритные и присоединительные размеры гидроклапанов КПМ 6/3 В

Размеры гидроклапанов КПМ6/3В1, КПМ6/3В2, КПМ6/3В3, КПМ6/3В4



Клапан предохранительный модульный с диапазоном регулирования давления от 2 МПа до 20 МПа обозначается: КПМ 6/3 В3
