Клапаны предохранительные встраиваемые КПВ

Устройство гидроклапана предохранительного КПВ-10, КПВ-20, КПВ-32

Клапаны предохранительные КПВ-10, КПВ-20, КПВ-32 с условными проходами 10 мм, 20 мм, 32 мм, соответственно, предназначены для предохранения от перегрузок гидравлической системы и для поддержания в ней постоянного давления.

Устройство:

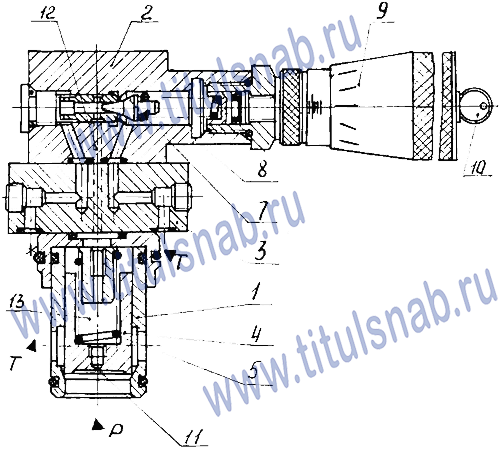

Клапаны предохранительные КПВ20-000-06 и КПВ20-000-08 состоят из основного (комплект затвора) 1 и вспомогательного (управляющего) клапанов 2, связанных между собой посредством фланца 3. В патроне комплекта затвора установлен клапан 4, который прижимается к седлу пружиной 5. В корпусе вспомогательного клапана расположены игла 7, пружина 8. В качестве регулирующего элемента настройки давления применена рукоятка со шкалой и замковым устройством 9 под ключ 10.

Предохранительный клапан работает следующим образом:

Масло из системы (Р) через дроссель 11 в основном клапане по каналу 12 подводится к игле 7 вспомогательного клапана. Пока давление в системе, действующее на иглу 7, не превысит усилия настройки пружины 8, клапан 4 прижимается пружиной 5 к седлу. При повышении давления игла 7 открывает канал 12 и масло из надклапанной полости 13 поступает на слив (Т). При этом равновесие сил, действующих на клапан 4 нарушается и клапан под действием перепада давления на дросселе 11, поднимается, соединяя линию давления Р с линией слива Т. Как только давление в системе окажется ниже давления, на которое настроена пружина 8, вспомогательный клапан закроется. Давление, действующее на клапан 4 уравновешивается и усилием пружины 5 клапан прижмётся к седлу.

Пример применения предохранительных клапанов КПВ:

Клапан КПВ20-000-06 установлен в линии основного насоса. Он включает поршневой насос на систему, отключает его на слив и предохраняет от перегрузок давлением.
Клапан КПВ20-000-08 установлен в линии вспомогательного насоса. Он обеспечивает настройку давления в линии управления и предохраняет насос от перегрузок давлением.

Основные характеристики гидроклапанов КПВ

Обозначение	Клапан КПВ10	Клапан КПВ20	Клапан КПВ32
Условный проход, мм	10	20	32
Давление на выходе номинальное / максимальное, МПа	32 / 35
Максимальное давление разгрузки, МПа	0,3
Диапазон регулирования КПВ...В1 / КПВ...В2 / КПВ...В3, МПа	0,5...10 / 1...20 / 2...32
Расход рабочей жидкости номинальный / максимальный / минимальный, дм³/мин	63 / 100 / 3	160 / 250 / 5	320 / 500 / 5
Внутренняя герметичность (максимальные внутренние утечки), см³/мин	40	60	100
Масса клапана (без рабочей жидкости) не более, кг	4,21	4,70	5,50
Максимальное превышение давления настройки при мгновенном возрастании давления, %	10
Время нарастания давления после прекращения разгрузки, с	0,1	0,15	0,2
Давление на сливе основного потока / линии управления, МПа	32 / 6

Структура условного обозначения клапана КПВ

КПВ	10	В	1	УХЛ4
				Климатическое исполнение: для районов с умеренным климатом

			Исполнение по диапазону регулирования: 1 – 0,5-10 МПа; 2 – 1-20 МПа; 3 – 2-32 МПа

		Регулировочное устройство: В – винт; Р – рукоятка; К – ключ

	Исполнение по условному проходу 10 –10 мм; 20 –20 мм; 32 –32 мм;

Типа аппарата: гидроклапан предохранительный встраиваемый

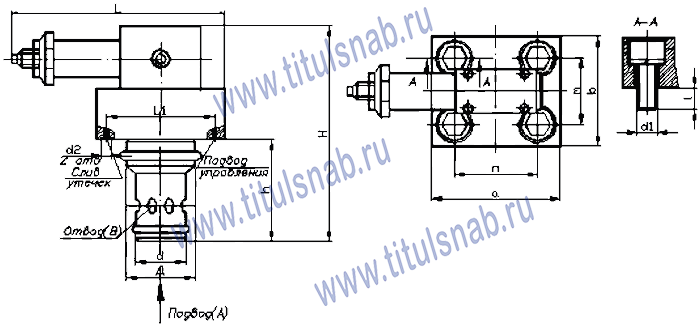

Габаритные и присоединительные размеры гидроклапанов КПВ

Размеры гидроклапанов КПВ10, КПВ20, КПВ32

Шифр клапана	Lмин / Lмакс	a	b	n	m	d1	l	H	h	ll	D	d
Клапан КПВ 10.В	116 / 122	65	55	45	35	M10	25	116	51	50	34	25
Клапан КПВ 10.Р	152 / 158	65	55	45	35	M10	25	116	51	50	34	25
Клапан КПВ 10.К	176 / 182	65	55	45	35	M10	25	116	51	50	34	25
Клапан КПВ 20.В	120 / 126	75	65	50	40	M12	25	124	59	58	44	34
Клапан КПВ 20.Р	156 / 162	75	65	50	40	M12	25	124	59	58	44	34
Клапан КПВ 20.К	180 / 186	75	65	50	40	M12	25	124	59	58	44	34
Клапан КПВ 32.В	126 / 132	86	76	58	48	M14	30	142	72	72	54	44
Клапан КПВ 32.Р	162 / 168	86	76	58	48	M14	30	142	72	72	54	44
Клапан КПВ 32.К	187 / 193	86	76	58	48	M14	30	142	72	72	54	44

Пример обозначения клапана предохранительного встраиваемого с условным проходом 32 мм, с диапазоном регулировки давления 0,5...10 МПа, в качестве регулирующего элемента - рукоятка: КПВ 10.Р1 УХЛ4
