Предохранительные, напорные, перепускные гидроклапаны тип МКП (КПС)

М-КП 10-10-1-11	М-КП10-10-2-11 М-КП40-100-3-11 М-КП 10-20-1-11	М-КП10-20-2-11 М-КП40-200-3-11 М-КП 10-32-1-11 	М-КП10-32-2-11 М-КП40-320-3-11 М-КП 20-10-1-11	М-КП20-10-2-11 М-КП50-100-3-11 М-КП 20-20-1-11	М-КП20-20-2-11 М-КП50-200-3-11 М-КП 20-32-1-11	М-КП20-32-2-11 М-КП50-320-3-11 М-КП 32-10-1-11	М-КП32-10-2-11  М-КП 32-20-1-11	М-КП32-20-2-11  М-КП 32-32-1-11	М-КП32-32-2-11М-КП 10-10-1-11	М-КП10-10-2-11 М-КП40-100-3-11 М-КП 10-20-1-11	М-КП10-20-2-11 М-КП40-200-3-11 М-КП 10-32-1-11 	М-КП10-32-2-11 М-КП40-320-3-11 М-КП 20-10-1-11	М-КП20-10-2-11 М-КП50-100-3-11 М-КП 20-20-1-11	М-КП20-20-2-11 М-КП50-200-3-11 М-КП 20-32-1-11	М-КП20-32-2-11 М-КП50-320-3-11 М-КП 32-10-1-11	М-КП32-10-2-11  М-КП 32-20-1-11	М-КП32-20-2-11  М-КП 32-32-1-11	М-КП32-32-2-11

Главная задача предохранительного гидравлического клапана заключается в защите насосов и оборудования при возникновении нештатной ситуации. Как только рабочая жидкость начинает идти в обратном направлении, механизм срабатывает, перенаправляя излишки в специально отведенные резервуары или в атмосферу. Любой напорный гидроклапан работает по следующему принципу: под влиянием силы активируется рабочий механизм, обеспечивая защиту технике.

Предохранительный гидроклапан отлично справляется с функцией регулировки давления, а также защитой оборудования от перегрева. Конструкция складывается из следующих элементов:

  • рабочая пружина,
  • запорка,
  • затвор и седло.

В основном предохранительные гидроклапаны применяеются в гидравлических системах разного класса. При этом минеральное масло должно иметь вязкость от 22 до 200 сСт. Размер механических частиц не более 80 мкм. Температура от +10 до +70. Максимальное превышение заданного системой давления составляет 10 процентов.

Характеристики предохранительных гидроклапанов

Параметры гидроклапана Ду, мм
50 32 10 40 20
Расход масла, литров/мин
Номин-е 630 250 40 400 100
Максим-е 880 350 56 560 140
Миним-е 25 10 2 20 5
Давление настройки для исполнений клапанов по номин. давлению настройки:
10МПа 0,3-12,5 МПа
20МПа 1,0-25,0 МПа
32МПа 2,0-40,0 Мпа
Давление разгрузки, 0,3МПа 0,3МПа 0,3МПа 0,3МПа 0,3МПа
Давление на сливе не более 0,15 МПа не более 0,15 Мпа не более 0,15 Мпа не более 0,15 Мпа не более 0,15 Мпа
Время сраб-я для клапанов с э/м управлением разгрузкой 0,2 сек 0,2 сек 0,2 сек 0,2 сек 0,2 сек
Вес
для клапанов без э/м управления разгрузкой 35 кг 11,8 кг 3,8 кг 35,5 кг 6,8 кг
для клапанов с э/м управлением разгрузкой 36,5 кг 13 кг 5,3 кг 37 кг 8,3 кг
Устан-й ресурс в режиме перелива, при давлении:
10 МПа 3400 часов 3400 часов 3400 часов 3400 часов 3400 часов
20 МПа 2400 часов 2400 часов 2400 часов 2400 часов 2400 часов
32 МПа 2000 часов 2000 часов 2000 часов 2000 часов 2000 часов

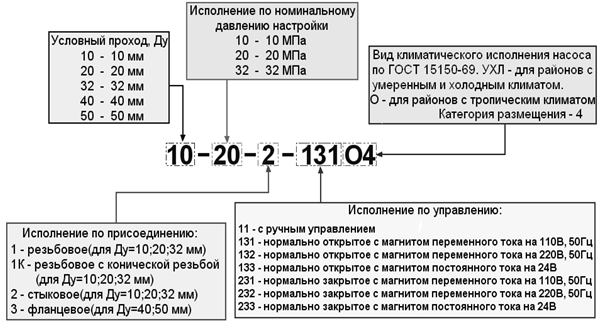

М-КП 10-10-1-11 М-КП 10-10-2-11 М-КП 40-100-3-11
М-КП 10-20-1-11 М-КП 10-20-2-11 М-КП 40-200-3-11
М-КП 10-32-1-11  М-КП 10-32-2-11 М-КП 40-320-3-11
М-КП 20-10-1-11 М-КП 20-10-2-11 М-КП 50-100-3-11
М-КП 20-20-1-11 М-КП 20-20-2-11 М-КП 50-200-3-11
М-КП 20-32-1-11 М-КП 20-32-2-11 М-КП 50-320-3-11
М-КП 32-10-1-11 М-КП 32-10-2-11
М-КП 32-20-1-11 М-КП 32-20-2-11
М-КП 32-32-1-11 М-КП 32-32-2-11
