МКПВ, Гидроклапаны предохранительные
МКПВ 10/3 С2Р2(С2Р3), МКПВ 20/3 С2Р2(С2Р3), МКПВ 32/3 С2Р2(С2Р3)

Гидроклапаны предохранительные МКПВ 10/3 С2Р2, МКПВ 10/3 С2Р3, МКПВ 20/3 С2Р2, МКПВ 20/3 С2Р3, МКПВ 32/3 С2Р2, МКПВ 32/3 С2Р3Клапан МКПВ-20/3С2Р2      Гидроклапаны предохранительные МКПВ 10/3 С, МКПВ 20/3 С, МКПВ 32/3 С стыкового монтажа применяются для предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины давления и дистанционной разгрузки гидравлических систем. Область применения: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
     Предохранительные клапаны давления непрямого действия МКПВ существуют стыкового и трубного монтажа. На рисунке ниже показана конструкция предохранительного клапана давления непрямого действия МКПВ стыкового монтажа.
     Клапан МКПВ состоит из следующих основных деталей и узлов: корпуса 1, клапана 8, размещённого в гильзе 10, пружины 9 и вспомогательного клапана 3, а в исполнении с электроуправлением они дополнительно комплектуются электромагнитным пилотом 1РЕ6, устанавливаемым на клапане 3. Рабочая жидкость из напорной линии поступает к отверстию Р корпуса и отводится в сливную линию через отверстие Т. Отверстие Р через малое отверстие 11 в клапане 8 соединено с надклапанной полостью 2, откуда рабочая жидкость через клапан 3 может поступать в отверстие Т по каналу 7.
     Если давление в гидравлической системе не превышает давления настройки клапана 3 (регулируется винтом 6, сжимающим пружину 5), последний закрыт, давления в торцовых полостях клапана 8 одинаковые, и он прижат пружиной 9 к конусному седлу гильзы 10, разъединяя отверстия Р и Т. Когда сила от давления рабочей жидкости на конус 4 вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и жидкость в небольшом количестве из отверстия Р через малое отверстие 11, вспомогательный клапан и канал 7 проходит в отверстие Т.

Из-за падения давления в отверстии 11 давление в надклапанной полости 2 уменьшается, и клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину 9 и соединяя отверстия Р и Т. Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не компенсирует силу от давления в полости 2 и силу пружины 9, после чего давление в отверстии Р (в напорной линии гидравлической системы) автоматически поддерживается постоянным в широком диапазоне расходов рабочей жидкости через клапан.

В случае, если отверстие Х соединить с линией слива, давление в полости 2 упадёт, и клапан 8 под действием небольшого давления (приблизительно 0,3 МПа) в отверстии Р поднимется, сжимая сравнительно слабую пружину 9 и соединяя отверстия Р и Т (режим разгрузки). В гидроклапанах МКПВ с электроуправлением разгрузка производится при выключённом (нормально открытое исполнение) или включённом (нормально закрытое исполнение) электромагните пилота.

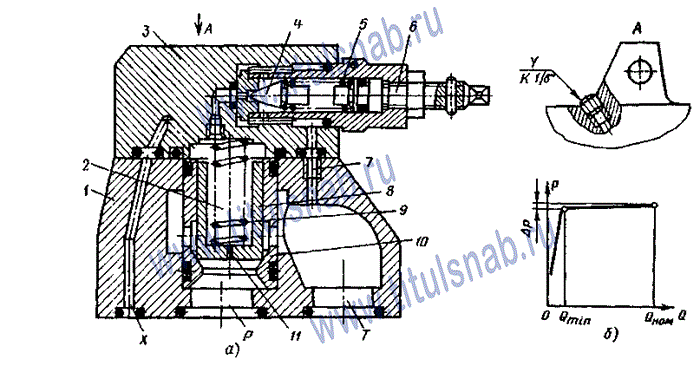

Конструкция предохранительного клапана непрямого действия МКПВ для стыкового монтажа и его условное графическое обозначение

Конструкция предохранительного Клапана МКПВ 10/3 С..., клапан МКПВ 20/3 С..., МКПВ 32/3 С..., | Гидроклапан МКПВ предохранительный | МКПВ-10/3(20/3, 32/3) С2Р2(С2Р3,С2Р1)

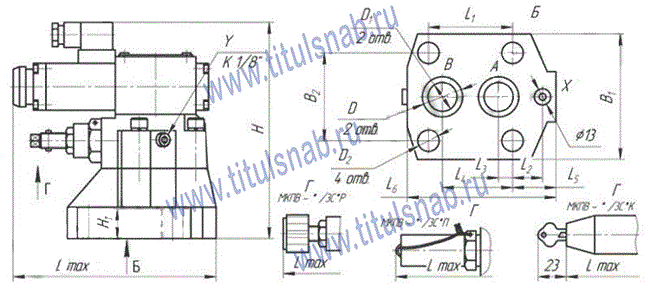

Габаритные и присоединительные размеры МКПВ-10/3С3, МКПВ-20/3С4, МКПВ-32/3С4, ...

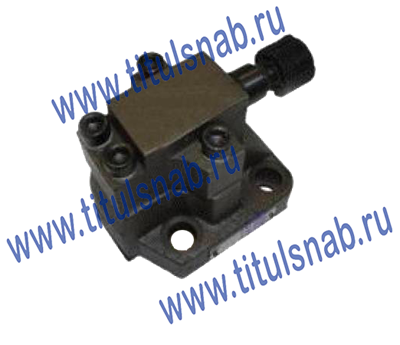

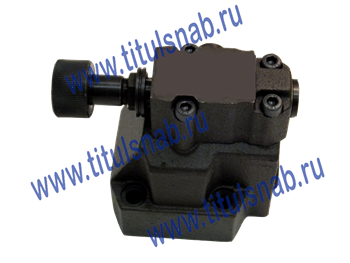

Чертёж гидроклапанов предохранительных МКПВ-10/3 С3, МКПВ-20/3 С4, МКПВ-32/3 С3 Фото гидроклапанов предохранительных МКПВ-10/3 С3, МКПВ-20/3 С4, МКПВ-32/3 С3

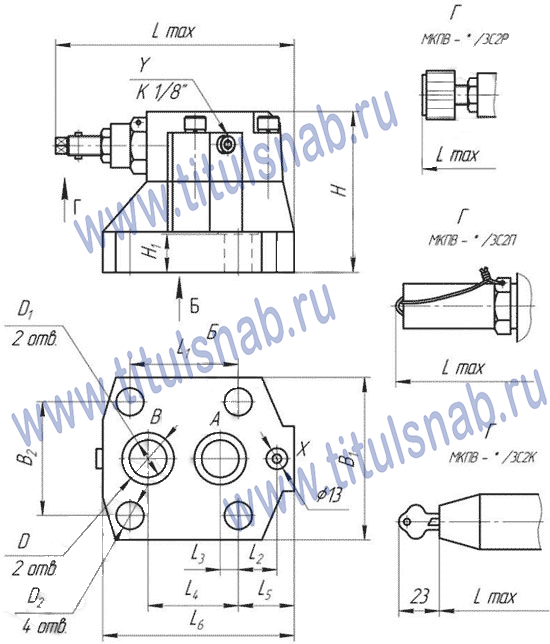

Габаритные и присоединительные размеры МКПВ-10/3С2, МКПВ-20/3С2, МКПВ-32/3С2

Чертёж гидроклапанов предохранительных МКПВ-10/3 С2Р2(С2Р3), МКПВ-20/3 С2Р2(С2Р3), МКПВ-32/3 С2Р2(С2Р3)

Таблица размеров клапанов предохранительных МКПВ 10/3С2...

Обозначение H H1 B1 L L1 L2 L3 L4 L5 L6 D D1 D2
МКПВ 10/3 С2В
МКПВ 10/3 С3В
МКПВ 10/3 С4В
99 20,5 80 138,5 53,8 - 22,1 47,5 21 89 22 14 13
МКПВ 10/3 С2Р
МКПВ 10/3 С3Р
МКПВ 10/3 С4Р
99 20,5 80 144,5 53,8 - 22,1 47,5 21 89 22 14 13
МКПВ 10/3 С2П
МКПВ 10/3 С3П
МКПВ 10/3 С4П
99 20,5 80 149,5 53,8 - 22,1 47,5 21 89 22 14 13
МКПВ 10/3 С2П
МКПВ 10/3 С3П
МКПВ 10/3 С4П
99 20,5 80 176,5 53,8 - 22,1 47,5 21 89 22 14 13

Таблица размеров клапанов предохранительных МКПВ 20/3С2...

Обозначение H H1 B1 L L1 L2 L3 L4 L5 L6 D D1 D2
МКПВ 20/3 С2В
МКПВ 20/3 С3В
МКПВ 20/3 С4В
99 25 100 146 66,7 23,8 11,1 55,6 34,5 116 32 23 17
МКПВ 20/3 С2Р
МКПВ 20/3 С3Р
МКПВ 20/3 С4Р
99 25 100 152 66,7 23,8 11,1 55,6 34,5 116 32 23 17
МКПВ 20/3 С2П
МКПВ 20/3 С3П
МКПВ 20/3 С4П
99 25 100 157 66,7 23,8 11,1 55,6 34,5 116 32 23 17
МКПВ 20/3 С2П
МКПВ 20/3 С3П
МКПВ 20/3 С4П
99 25 100 184 66,7 23,8 11,1 55,6 34,5 116 32 23 17

Таблица размеров клапанов предохранительных МКПВ 32/3С2...

Обозначение H H1 B1 L L1 L2 L3 L4 L5 L6 D D1 D2
МКПВ 32/3 С2В
МКПВ 32/3 С3В
МКПВ 32/3 С4В
99 25 113 151 88,9 31,8 12,7 76,2 42,5 152 39 29 19
МКПВ 32/3 С2Р
МКПВ 32/3 С3Р
МКПВ 32/3 С4Р
99 25 113 157 88,9 31,8 12,7 76,2 42,5 152 39 29 19
МКПВ 32/3 С2П
МКПВ 32/3 С3П
МКПВ 32/3 С4П
99 25 113 162 88,9 31,8 12,7 76,2 42,5 152 39 29 19
МКПВ 32/3 С2П
МКПВ 32/3 С3П
МКПВ 32/3 С4П
99 25 113 189 88,9 31,8 12,7 76,2 42,5 152 39 29 19

Основные параметры гидроклапана МКПВ стыкового монтажа

Обозначение Ду, мм Номинальное давление настройки, МПа Диапазон регулирования давления, МПа Номинальный расход, л/мин Вид управления разгрузкой Масса, кг
Клапан МКПВ 10/3С2Р 10 6,3 0,3-0,7 80,0 Дистанционное гидравлическое управление разгрузкой 3,45
Клапан МКПВ 10/3 С2Р1 (аналог 10-10-2-11) 10,0 0,5-12,5
Клапан МКПВ 10/3 С2Р2 (аналог 10-20-2-11) 20,0 2,0-25,0
Клапан МКПВ 10/3 С2Р3 (аналог 10-32-2-11) 32,0 5,0-35,0
Клапан МКПВ 20/3С2Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ 20/3 С2Р1 (аналог 20-10-2-11) 10,0 0,5-12,5
Клапан МКПВ 20/3 С2Р2 (аналог 20-20-2-11) 20,0 2,0-25,0
Клапан МКПВ 20/3 С2Р3 (аналог 20-32-2-11) 32,0 5,0-35,0
Клапан МКПВ 32/3С2Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ 32/3 С2Р1 (аналог 32-10-2-11) 10,0 0,5-12,5
Клапан МКПВ 32/3 С2Р2 (аналог 32-20-2-11) 20,0 2,0-25,0
Клапан МКПВ 32/3 С2Р3 (аналог 32-32-2-11) 32,0 5,0-35,0
Клапан МКПВ 10/3С3Р 10 6,3 0,3-0,7 80,0 Электромагнитное управление разгрузкой, нормально разгруженный 3,45
Клапан МКПВ 10/3С3Р1
(аналог 10-10-2-133(-131,-132))
10,0 0,5-12,5
Клапан МКПВ 10/3С3Р2
(аналог 10-20-2-133(-131,-132))
20,0 2,0-25,0
Клапан МКПВ 10/3С3Р3
(аналог 10-32-2-133(-131,-132))
32,0 5,0-35,0
Клапан МКПВ 20/3С3Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ 20/3С3Р1
(аналог 20-10-2-133(-131,-132))
10,0 0,5-12,5
Клапан МКПВ 20/3С3Р2
(аналог 20-20-2-133(-131,-132))
20,0 2,0-25,0
Клапан МКПВ 20/3С3Р3
(аналог 20-32-2-133(-131,-132))
32,0 5,0-35,0
Клапан МКПВ 32/3С3Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ 32/3С3Р1
(аналог 32-10-2-133(-131,-132))
10,0 0,5-12,5
Клапан МКПВ 32/3С3Р2
(аналог 32-20-2-133(-131,-132))
20,0 2,0-25,0
Клапан МКПВ 32/3С3Р3
(аналог 32-32-2-133(-131,-132))
32,0 5,0-35,0
Клапан МКПВ 10/3С4Р 10 6,3 0,3-0,7 80,0 Электромагнитное управление разгрузкой, нормально нагруженный 3,45
Клапан МКПВ 10/3С4Р1 10,0 0,5-12,5
Клапан МКПВ 10/3 С4Р2 20,0 2,0-25,0
Клапан МКПВ 10/3С4Р3 32,0 5,0-35,0
Клапан МКПВ 20/3С4Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ 20/3С4Р1 10,0 0,5-12,5
Клапан МКПВ 20/3 С4Р2 20,0 2,0-25,0
Клапан МКПВ 20/3С4Р3 32,0 5,0-35,0
Клапан МКПВ 32/3С4Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ 32/3С4Р1 10,0 0,5-12,5
Клапан МКПВ 32/3С4Р2 20,0 2,0-25,0
Клапан МКПВ 32/3 С4Р3 32,0 5,0-35,0

Гидравлические схемы клапанов давления МКПВ

Номер схемы Обозначение клапана Условное обозначение Функция клапана









2

МКПВ-10/3 С2Р,
МКПВ-10/3 С2Р1,
МКПВ-10/3 С2Р2,
МКПВ-10/3 С2Р3

МКПВ-20/3 С2Р,
МКПВ-20/3 С2Р1,
МКПВ-20/3 С2Р2,
МКПВ-20/3 С2Р3

МКПВ-32/3 С2Р,
МКПВ-32/3 С2Р1,
МКПВ-32/3 С2Р2,
МКПВ-32/3 С2Р3
Гидравлическая схема МКПВ-10/3С2Р, МКПВ-10/3С2Р1, МКПВ-10/3С2Р2, МКПВ-10/3С2Р3, МКПВ-20/3С2Р, МКПВ-20/3С2Р1, МКПВ-20/3С2Р2, МКПВ-20/3С2Р3







Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией









3

МКПВ-10/3С3Р,
МКПВ-10/3С3Р1,
МКПВ-10/3С3Р2,
МКПВ-10/3С3Р3

МКПВ-20/3С3Р,
МКПВ-20/3С3Р1,
МКПВ-20/3С3Р2,
МКПВ-20/3С3Р3

МКПВ-32/3С3Р,
МКПВ-32/3 С3Р1,
МКПВ-32/3 С3Р2.24,
МКПВ-32/3 С3Р3.110
Гидравлическая схема МКПВ-10/3С3Р, МКПВ-10/3С3Р1, МКПВ-10/3С3Р2, МКПВ-10/3С3Р3, МКПВ-20/3С3Р, МКПВ-20/3С3Р1, МКПВ-20/3С3Р2, МКПВ-20/3С3Р3







Предохранение гидро системы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка – при выключённом









4

МКПВ-10/3С4Р,
МКПВ-10/3 С4Р1,
МКПВ-10/3 С4Р2,
МКПВ-10/3С4Р3

МКПВ-20/3С4Р,
МКПВ-20/3 С4Р1,
МКПВ-20/3 С4Р2,
МКПВ-20/3С4Р3

МКПВ-32/3С4Р,
МКПВ-32/3С4Р1,
МКПВ-32/3С4Р2,
МКПВ-32/3С4Р1
Гидравлическая схема МКПВ-10/3С4Р, МКПВ-10/3С4Р1, МКПВ-10/3С4Р2, МКПВ-10/3С4Р3, МКПВ-20/3С4Р, МКПВ-20/3С4Р1, МКПВ-20/3С4Р2, МКПВ-20/3С4Р3







Предохранение гидро системы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка – при включённом



Пример условного обозначения гидроклапана предохранительного стыкового монтажа с дистанционным гидравлическим управлением разгрузкой, с диаметром условного прохода 20 мм, с номинальным рабочим давлением 10 МПа, с диапазоном регулировки давления 2,0-25 МПа, с номинальным расходом рабочей жидкости 160 л/мин, для районов с умеренным и холодным климатом: МКПВ-20/3 С2Р2 УХЛ4; на  Ду=32 мм и расходом 320 л/мин: МКПВ-32/3С2Р1 УХЛ4
