Гидроклапаны предохранительные модульного монтажа МКПВ-10/3М

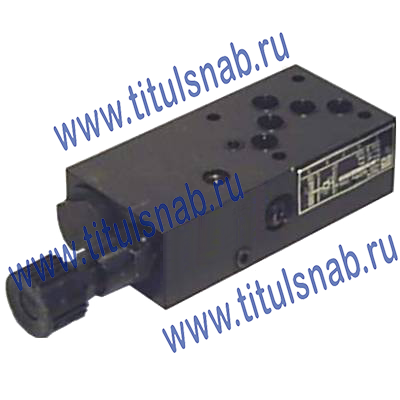

Гидроклапаны предохранительные МКПВ-10/3МР1, МКПВ-10/3МР2, МКПВ-10/3МР3Гидроклапан МКПВ10/3МР2

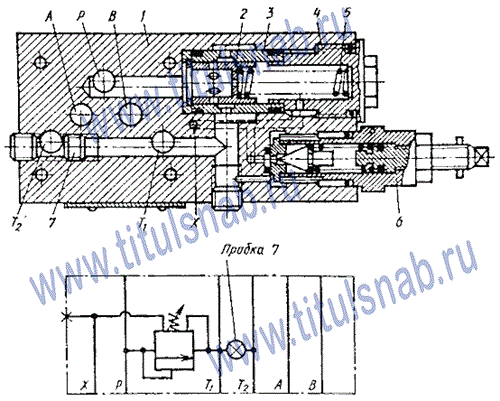

Предохранительные клапаны МКПВ-10/ЗМ по ТУ2-053-1758—85 при перегрузке пропускают масло из отверстия Р в отверстие Т (Т1 или T2 в аппаратах МКПВ-10/ЗМ); отверстия A и В (для МКПВ-10/ЗМ возможно T2) используются для сквозного прохода масла от других аппаратов. Клапан МКПВ-10/ЗМ состоит из следующих основных деталей и узлов: корпуса 1, гильзы 3, клапана 2, пробок 4 и 7, пружины 5 и вспомогательного клапана 6.

     Применение гидроклапанов модульного монтажа МКПВ10/3МР1, МКПВ10/3МР2, МКПВ10/3МР3 упрощает изготовление гидроприводов, позволяет предельно сократить число трубопроводов, открывает широкие возможности для модернизации оборудования. Вместе с тем, аппараты модульного монтажа имеют большое число уплотнительных стыков; в ряде случаев их технические характеристики ниже, чем у стыковых аппаратов; ограничена их номенклатура; требуется применение специальных стяжек из стали с авр > 1000 МПа.

Принцип работы предохранительных клапанов МКПВ-10/3М

     Для уплотнения стыков гидроклапанов МКПВ10/3-МР1, МКПВ10/3-МР2, МКПВ10/3-МР3 с Ду = 10 мм применяются кольца уплотнительные резиновые 012-016-25 (по ГОСТ 9833—73). Гидроклапаны МКПВ-10/ЗМ изготавливаются взамен гидроклапанов КПМ102. Обе модификации являются аналогами по присоединительным отверстиям и принципу работы.
     Основные параметры и размеры гидроклапанов предохранительных модульного монтажа МКПВ-10/3-МР1, МКПВ-10/3-МР2, МКПВ-10/3-МР3 приведены ниже.

Структура условного обозначения гидроклапанов МКПВ-10/3М

МКПВ - 10 / 3   М   Р 1 УХЛ4

Климатическое исполнение и категория размещения
Исполнение по давлению настройки:
1 - 0,5...12,5 МПа
2 - 2...25 МПа
3 - 5...35 МПа
Исполнение по виду регулировочного устройства:
Р - рукоятка
В - с регулировочным винтом с головкой под ключ
К - с замковым устройством
П - с защитным колпачком и опломбированием
М - модульного исполнения
3 - номинальное давление на входе 32 МПа
Условный проход 10 мм
Клапан предохранительный модульного монтажа

Основные параметры гидроклапанов МКПВ-10/3М

Обозначение Гидроклапан МКПВ10/3МР1
Гидроклапан МКПВ10/3МВ1
Гидроклапан МКПВ10/3МК1
Гидроклапан МКПВ10/3МП1
Гидроклапан МКПВ10/3МР2
Гидроклапан МКПВ10/3МВ2
Гидроклапан МКПВ10/3МК2
Гидроклапан МКПВ10/3МП2
Гидроклапан МКПВ10/3МР3
Гидроклапан МКПВ10/3МВ3
Гидроклапан МКПВ10/3МК3
Гидроклапан МКПВ10/3МП3
Условный проход, мм 10
Давление настройки, МПа 0,5...12,5 2...25 5...35
Расход рабочей жидкости ном. / макс. / мин., л/мин 63 / 100 / 3
Изменение давления настройки при изменении расхода от номинального до минимального не более, МПа 0,7 1,2 1,5
Масса клапана не более, кг 3,65
Примечание: превышение давления настройки при мгновенном возрастании давления не более 10%

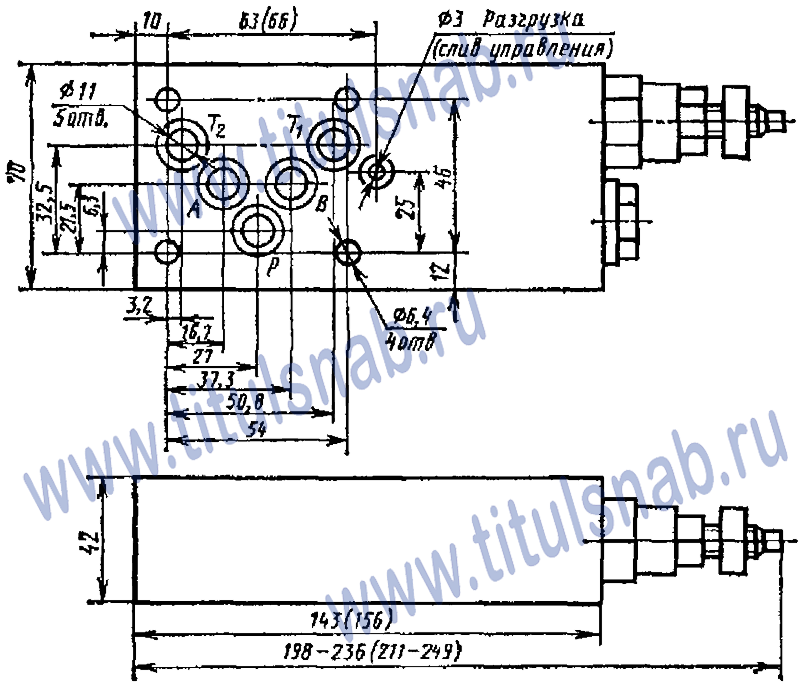

Габаритные и присоединительные размеры МКПВ-10/3МР1, МКПВ-10/3МР2, МКПВ-10/3МР
(в скобках указаны размеры для редукционных клапанов МКРВ-10/3М)

Габаритные и присоединительные размеры МКПВ-10/3МР1, МКПВ-10/3МР2, МКПВ-10/3МР



Пример условного обозначения гидроклапана предохранительного модульного монтажа с диаметром условного прохода 10 мм, с диапазоном регулировки давления 0,5-12,5 МПа, с номинальным расходом рабочей жидкости 63 л/мин, с рукояткой в качестве регулировочного устройства для районов с умеренным и холодным климатом: МКПВ-10/3МР1 УХЛ4
С диапазоном регулировки давления 5-35 МПа: МКПВ-10/3МР3 УХЛ4
