Гидроклапаны предохранительные МКПВ-16(25,32)/3Ф... фланцевого монтажа

Гидроклапаны МКПВ-16/3Ф, МКПВ-25/3Ф, МКПВ-32/3Ф, МКПВ-25/3П

     Гидроклапаны МКПВ-16/3Ф..., МКПВ-25/3Ф..., МКПВ-32/3Ф..., МКПВ-25/3П... предназначены для предохранения гидросистемы от перегрузок и поддержания настроенного давления, а также разгрузки гидросистемы от давления и выбора настроенного давления в соответствии с управляющим электрическим сигналом.
     Область применения вставных клапанов МКПВ-16/3Ф..., МКПВ-25/3Ф..., МКПВ-32/3Ф..., МКПВ-25/3П... – гидроприводы прессов, станков, литейных и литьевых машин мобильной техники и другого гидрофицированного оборудования.
     К примеру, гидроклапаны МКПВ-16/3Ф10 (см. чертёж ниже) являются аппаратами непрямого действия и состоят из затвора и фланца. Затвор включает в себя подпружиненный клапан, взаимодействующий с гильзой, размещенной в переходной втулке. Во фланце расположен управляющий каскад, включающий в себя три управляющих гидроклапана давления прямого действия и гидропилот, подключающий их поочередно к надклапанной полости основного клапана в соответствии с электрическим сигналом.



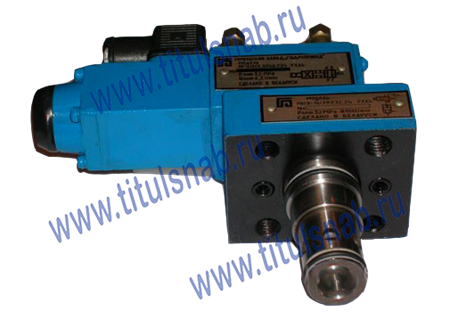

МКПВ-16/3Ф2.П1 гидроклапан
Клапан МКПВ-16/3Ф2.П1



МКПВ-16/3Ф2.П3 гидроклапан
Клапан МКПВ-16/3Ф2.П3

МКПВ-32/3Ф3.П3.24 гидроклапан
Клапан МКПВ-32/3Ф3.П3.24

Основные параметры гидроклапанов МКПВ вставного монтажа

Обозначение МКПВ 16/3Ф... МКПВ 25/3Ф...
МКПВ 25/3П...
МКПВ 32/3Ф...
Исполнение по номинальному давлению настройки, МПа 10, 20, 32 10, 20, 32 10, 20, 32
Условный проход, мм 16 25 32
Давление на входе ном. / макс. / мин., МПа:
при номинальном давлении настройки 10 МПа
при номинальном давлении настройки 20 МПа
при номинальном давлении настройки 32 МПа

10 / 12 / 0,5
20 / 25 / 2
32 / 35 / 5

10 / 12 / 0,5
20 / 25 / 2
32 / 35 / 5

10 / 12 / 0,5
20 / 25 / 2
32 / 35 / 5
Максимальное давление разгрузки, МПа 0,35 0,5 0,5
Расход рабочей жидкости ном. / макс. / мин., л/мин 63 / 200 / 2 160 / 400 / 2,5 450 / 750 / 3
Время нарастания давления после прекращения разгрузки не более, с 0,2 0,2 0,2
Превышение давления настройки гидроклапана при мгновенном возрастании давления, МПа 2,5 2,5 3,5

Структура условного обозначения гидроклапана МКПВ-16(25,32)/3Ф...

МКПВ - 16 / 3   Ф   3 В3 Г24

Вид управляющего сигнала:
Г - постоянный ток
В - переменный ток

Управляющее напряжение:
24 - 24 В
110 - 110 В
220 - 220 В
Исполнение по виду регулировочного устройства:
В - с регулировочным винтом с головкой под ключ
Р - с рукояткой
П - с защитным колпачком и возможностью опломбирования
К - с защитным колпачком и замковым устройством

Исполнение по номинальному давлению настройки:
без индекса - 6,3 МПа
1 - 10 МПа
2 - 20 МПа
3 - 32 МПа
Исполнение по конструктивно-функциональным признакам:
1 - с соосной компоновкой управляющего клапана относительно основного
2 - с поперечной компоновкой управляющего клапана относительно основного
3 - с поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный
4 - с поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально нагруженный
5 - с двумя вспомогательными клапанами с нормальной рабочей ступенью высокого давления
6 - с двумя вспомогательными клапанами с нормальной рабочей ступенью низкого давления
7 - с двумя вспомогательными клапанами, нормально разгруженный
8 - с дистанционным гидравлическим управлением с функцией предохранения
9 - с дистанционным гидравлическим управлением без функции предохранения
10 - с тремя вспомогательными клапанами (только для Ду=25 и Ду=32 мм)
11 - с соосной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки
12 - с поперечной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки
13 - с двумя вспомогательными клапанами c нормально рабочей ступенью высокого давления и обратным клапаном в линии управления дистанционной разгрузки
14 - с двумя вспомогательными клапанами c нормально рабочей ступенью низкого давления и обратным клапаном в линии управления дистанционной разгрузки
Вид монтажа: Ф - вставной, П - вставной в оригинальное монтажное гнездо (только для Ду=25 мм)
Номинальное давление на входе: 3 - 32 МПа
Условный проход: 16, 25, 32 мм
Тип аппарата: гидроклапан предохранительный

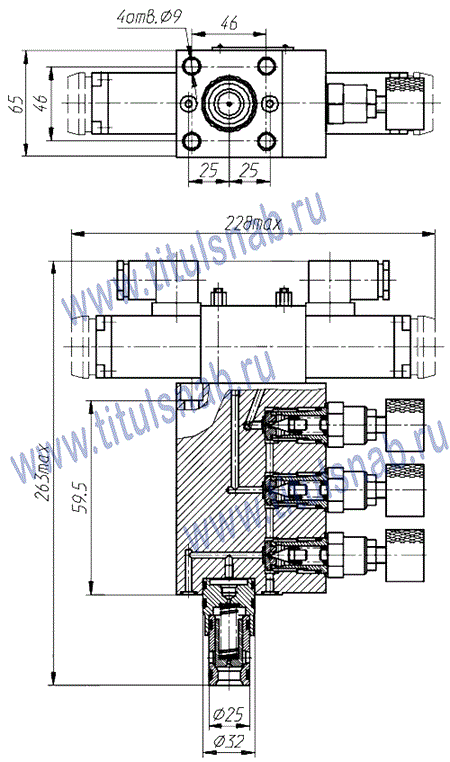

Габаритные и присоединительные размеры МКПВ-16/3Ф10

Гидроклапан предохранительный вставного монтажа МКПВ-16/3Ф10

Размеры монтажного гнезда МКПВ-16/3Ф по ГОСТ 27790

Размеры монтажного гнезда МКПВ 16/3Ф10 по ГОСТ 27790 (DIN 24342)

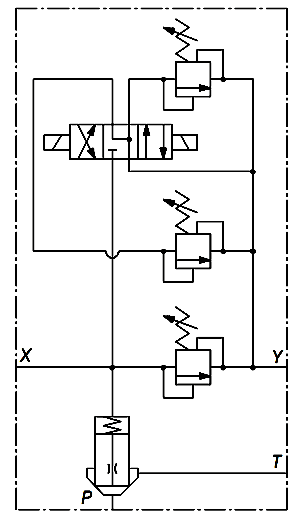

Гидросхема гидроклапана МКПВ-16/3Ф10

Условное графическое обозначение (гидросхема) гидроклапана МКПВ-16/3Ф10

Масса гидроклапанов МКПВ-16/3Ф, МКПВ-25/3Ф, МКПВ-32/3Ф, МКПВ-25/3П в зависимости от конструктивно-функционального исполнения

Обозначение гидроклапана Условный проход Исполнение по конструктивно-функц. признакам Масса не более, кг
Гидроклапан МКПВ-16/3Ф1 16 С соосной компоновкой управляющего клапана относительно основного 1,65
Гидроклапан МКПВ-16/3Ф2 16 С поперечной компоновкой управляющего клапана относительно основного 2,15
Гидроклапан МКПВ-16/3Ф3 16 С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный 2,15
Гидроклапан МКПВ-16/3Ф4 16 С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально нагруженный 3,75
Гидроклапан МКПВ-16/3Ф5 16 С двумя вспомогательными клапанами с нормальной рабочей ступенью высокого давления 4,05
Гидроклапан МКПВ-16/3Ф6 16 С двумя вспомогательными клапанами с нормальной рабочей ступенью низкого давления 6,3
Гидроклапан МКПВ-16/3Ф7 16 С двумя вспомогательными клапанами, нормально разгруженный 6,3
Гидроклапан МКПВ-16/3Ф8 16 С дистанционным гидравлическим управлением с функцией предохранения 6,55
Гидроклапан МКПВ-16/3Ф9 16 С дистанционным гидравлическим управлением без функции предохранения 2,35
Гидроклапан МКПВ-16/3Ф10 16 С тремя вспомогательными клапанами 2,35
Гидроклапан МКПВ-16/3Ф11 16 С соосной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки 2,65
Гидроклапан МКПВ-16/3Ф12 16 С поперечной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки 2,35
Гидроклапан МКПВ-16/3Ф13 16 С двумя вспомогательными клапанами c нормально рабочей ступенью высокого давления и обратным клапаном в линии управления дистанционной разгрузки 6,3
Гидроклапан МКПВ-16/3Ф14 16 С двумя вспомогательными клапанами c нормально рабочей ступенью низкого давления и обратным клапаном в линии управления дистанционной разгрузки 6,3
Гидроклапан МКПВ-25/3Ф1 25 С соосной компоновкой управляющего клапана относительно основного 3,35
Гидроклапан МКПВ-25/3Ф2 25 С поперечной компоновкой управляющего клапана относительно основного 3,15
Гидроклапан МКПВ-25/3Ф3 25 С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный 4,65
Гидроклапан МКПВ-25/3Ф4 25 С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально нагруженный 4,95
Гидроклапан МКПВ-25/3Ф5 25 С двумя вспомогательными клапанами с нормальной рабочей ступенью высокого давления 7,2
Гидроклапан МКПВ-25/3Ф6 25 С двумя вспомогательными клапанами с нормальной рабочей ступенью низкого давления 7,2
Гидроклапан МКПВ-25/3Ф7 25 С двумя вспомогательными клапанами, нормально разгруженный 7,5
Гидроклапан МКПВ-25/3Ф8 25 С дистанционным гидравлическим управлением с функцией предохранения 3,35
Гидроклапан МКПВ-25/3Ф9 25 С дистанционным гидравлическим управлением без функции предохранения 3,35
Гидроклапан МКПВ-25/3Ф10 25 С тремя вспомогательными клапанами 10,05
Гидроклапан МКПВ-25/3Ф11 25 С соосной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки 3,15
Гидроклапан МКПВ-25/3Ф12 25 С поперечной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки 3,15
Гидроклапан МКПВ-25/3Ф13 25 С двумя вспомогательными клапанами c нормально рабочей ступенью высокого давления и обратным клапаном в линии управления дистанционной разгрузки 7,2
Гидроклапан МКПВ-25/3Ф14 25 С двумя вспомогательными клапанами c нормально рабочей ступенью низкого давления и обратным клапаном в линии управления дистанционной разгрузки 7,2
Гидроклапан МКПВ-25/3П2 25 С поперечной компоновкой управляющего клапана относительно основного 1,95
Гидроклапан МКПВ-25/3П3 25 С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный 3,35
Гидроклапан МКПВ-32/3Ф1 32 С соосной компоновкой управляющего клапана относительно основного 4,35
Гидроклапан МКПВ-32/3Ф2 32 С поперечной компоновкой управляющего клапана относительно основного 4,85
Гидроклапан МКПВ-32/3Ф3 32 С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный 6,25
Гидроклапан МКПВ-32/3Ф4 32 С поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально нагруженный 6,25
Гидроклапан МКПВ-32/3Ф5 32 С двумя вспомогательными клапанами с нормальной рабочей ступенью высокого давления 9,3
Гидроклапан МКПВ-32/3Ф6 32 С двумя вспомогательными клапанами с нормальной рабочей ступенью низкого давления 9,3
Гидроклапан МКПВ-32/3Ф7 32 С двумя вспомогательными клапанами, нормально разгруженный 9,65
Гидроклапан МКПВ-32/3Ф8 32 С дистанционным гидравлическим управлением с функцией предохранения 4,85
Гидроклапан МКПВ-32/3Ф9 32 С дистанционным гидравлическим управлением без функции предохранения 4,85
Гидроклапан МКПВ-32/3Ф10 32 С тремя вспомогательными клапанами 13,55
Гидроклапан МКПВ-32/3Ф11 32 С соосной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки 4,99
Гидроклапан МКПВ-32/3Ф12 32 С поперечной компоновкой управляющего клапана относительно основного и обратным клапаном в линии управления дистанционной разгрузки 4,85
Гидроклапан МКПВ-32/3Ф13 32 С двумя вспомогательными клапанами c нормально рабочей ступенью высокого давления и обратным клапаном в линии управления дистанционной разгрузки 9,3
Гидроклапан МКПВ-32/3Ф14 32 С двумя вспомогательными клапанами c нормально рабочей ступенью низкого давления и обратным клапаном в линии управления дистанционной разгрузки 9,3



Пример условного обозначения гидроклапана предохранительного с условным проходом 16 мм, вставного монтажа, с поперечной компоновкой управляющего клапана относительно основного, с электрогидравлической разгрузкой, нормально разгруженный, с регулировочным винтом с головкой под винт, с номинальным давлением настройки 32 МПа, с управляющим сигналом напряжением 24 В постоянного тока для районов с умеренным и холодным климатом, категории размещения 4 по ГОСТ 15150: МКПВ-16/3Ф3В3 Г24 УХЛ4
