Гидроклапаны редукционные МКРВ10/3С2, МКРВ20/3С2, МКРВ32/3С2 стыкового монтажа

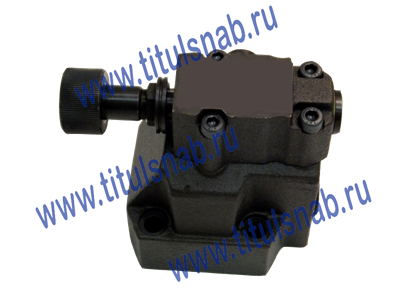

Гидроклапан редукционный МКРВ-10/3С2, МКРВ-20/3С2, МКРВ-32/3С2Гидроклапаны МКРВ-10/3С2, МКРВ-20/3С2, МКРВ-32/3С2

     Гидроклапаны редукционные МКРВ-10/3С2, МКРВ-20/3С2, МКРВ-32/3С2 стыкового монтажа применяются для поддержания в отводимом от них потоке рабочей жидкости более низкого давления, чем в подводимом потоке.

Структура условного обозначения гидроклапана МКРВ-.../3C2... стыкового монтажа

МКРВ - 10 /   2   Р 2 УХЛ 4

Климатическое исполнение и категория размещения:
Исполнение по номинальному давлению настройки:
без индекса - 6,3 МПа
1 - 10 МПа
2 - 20 МПа
3 - 32 МПа
Исполнение по виду регулировочного устройства:
В - с регулировочным винтом с головкой под ключ
Р - с рукояткой
П - с защитным колпачком и возможностью опломбирования
К - с защитным колпачком и замковым устройством
Исполнение по конструктивно-функциональным признакам:
2 - с поперечной компоновкой управляющего клапана относительно основного
3: номинальное давление на входе 32 МПа
С: вид монтажа - стыковой
Условный проход: 16, 25, 32 мм
Тип аппарата: гидроклапан редукционный

Основные параметры гидроклапанов МКРВ-.../3C2... стыкового монтажа

Обозначение Ду, мм Диапазон давления на входе, МПа Диапазон регулирования давления, МПа Диапазон расхода рабочей жидкости, л/мин Максимальные внутренние утечки, см³/мин Масса, кг
Клапан МКРВ 10/3С2Р
Клапан МКРВ 10/3С2В





10



0,8...35

0,2...6,5





0...3,2

500





3,85

Клапан МКРВ 10/3С2Р1 (аналог 10-100-2)
Клапан МКРВ 10/3С2В1 (аналог 10-100-2)
0,15...12,5
Клапан МКРВ 10/3С2Р2 (аналог 10-200-2)
Клапан МКРВ 10/3С2В2 (аналог 10-200-2)
2...25
Клапан МКРВ 10/3С2Р3 (аналог 10-320-2)
Клапан МКРВ 10/3С2В3 (аналог 10-320-2)
5...35
Клапан МКРВ 20/3С2Р
Клапан МКРВ 20/3С2В





20

0,2...6,5





0...6,3





4,55

Клапан МКРВ 20/3С2Р1 (аналог 20-100-2)
Клапан МКРВ 20/3С2В1 (аналог 20-100-2)
0,15...12,5
Клапан МКРВ 20/3С2Р2 (аналог 20-200-2)
Клапан МКРВ 20/3С2В2 (аналог 20-200-2)
2...25
Клапан МКРВ 20/3С2Р3 (аналог 20-320-2)
Клапан МКРВ 20/3С2В3 (аналог 20-320-2)
5...35
Клапан МКРВ 32/3С2Р
Клапан МКРВ 32/3С2В





32

0,2...6,5





0...7,15





5,10

Клапан МКРВ 32/3С2Р1 (аналог 32-100-2)
Клапан МКРВ 32/3С2В1 (аналог 32-100-2)
0,15...12,5
Клапан МКРВ 32/3С2Р2 (аналог 32-200-2)
Клапан МКРВ 32/3С2В2 (аналог 32-200-2)
2...25
Клапан МКРВ 32/3С2Р3 (аналог 32-320-2)
Клапан МКРВ 32/3С2В3 (аналог 32-320-2)
5...35

Габаритные и присоединительные размеры МКРВ-.../3C2...

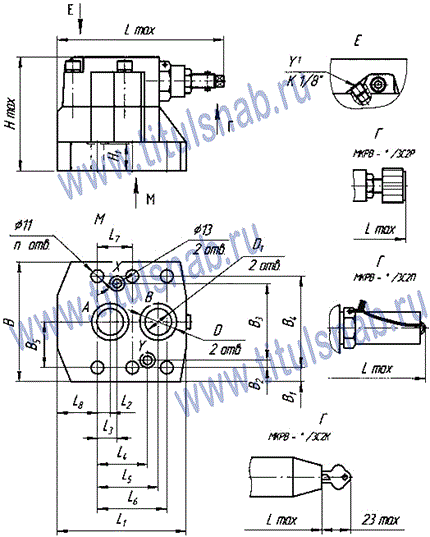

Чертёж клапанов МКРВ-10/3С2, МКРВ-20/3С2, МКРВ-32/3С2

Габаритные и присоединительные размеры клапанов МКРВ-10/3С2, МКРВ-20/3С2, МКРВ-32/3С2

Пример условного обозначения гидроклапана редукционного стыкового монтажа, с диаметром условного прохода 10 мм, с номинальным давлением на входе 32 МПа, с диапазоном регулировки давления 0,5-12,5 МПа, с расходом рабочей жидкости до 3,2 л/мин, для районов с умеренным и холодным климатом: Клапан редукционный МКРВ-10/3С2Р1 УХЛ4

То же, но только с Ду=20 мм и расходом до 6,3 л/мин: Клапан редукционный МКРВ-20/3С2Р1 УХЛ4
