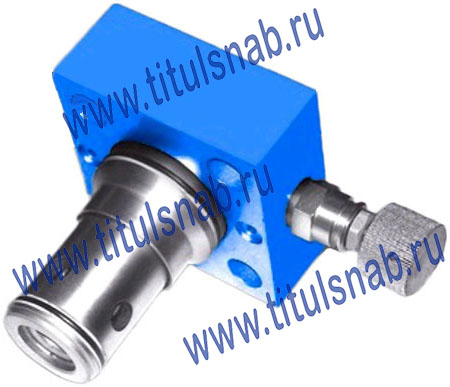

Гидроклапаны редукционные встраиваемые МКРВ-.../3Ф...

Гидроклапаны МКРВ-16/3Ф1В1(П1), МКРВ-16/3Ф1В2(П2), МКРВ-16/3Ф1В3(П3), МКРВ-25/3Ф1В1(П1), МКРВ-25/3Ф1В2(П2), МКРВ-25/3Ф1В3(П3), МКРВ-32/3Ф1В1(П1), МКРВ-32/3Ф1В2(П2), МКРВ-32/3Ф1В3(П3)Гидроклапаны встраиваемые МКРВ-16(20,32)/3Ф....

Клапаны редукционные встраиваемые МКРВ (гидроклапаны МКРВ-16/3Ф..., МКРВ-25/3Ф..., МКРВ-32/3Ф...) предназначены для поддержания в отводимом от них потоке рабочей жидкости более низкого давления, чем в подводимом.

Область применения – гидроприводы станков, прессов, литейных и литьевых машин и другого гидрофицированного оборудования.

Условия эксплуатации встраиваемых клапанов МКРВ:

- фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт);
- тонкость фильтрации: 25 мкм;
- температура рабочей жидкости: от +10°C до +70°C;
- температура окружающей среды: от -45°C до +55°C;
- положение при эксплуатации: любое пространственное положение.

Гидросхема встраиваемых клапанов МКРВ-.../3Ф

Гидросхема клапанов встраиваемых МКРВ-16(20,32)/3Ф...
B = напорная гидролиния;
A = гидролиния редуцирования давления;
X = гидролиния дистанционного управления;
Y = сливная гидролиния управляющего потока.

Условное обозначение клапанов МКРВ-16/3Ф..., МКРВ-25/3Ф..., МКРВ-32/3Ф...

МКРВ - 16 / 3   Ф   1 . В   3

Исполнение по номинальному давлению настройки:
1 = 12 МПа (120,0 кгс/см2);
2 = 25 МПа (250,0 кгс/см2);
3 = 31 МПа (310,0 кгс/см2).
Исполнение по виду регулировочного устройства ( для исполнений с ограничением хода):
В = с регулировочным винтом с головкой под ключ;
Р = с рукояткой;
К = с замковым устройством;
П = с защитным колпачком и возможностью опломбирования.
Исполнение по функционально-конструктивным признакам:
1 = с соосной компоновкой управляющего клапана относительно основного (только для исполнений редукционный клапанов, устанавливаемых в стандартное монтажное гнездо);
2 = с поперечной компоновкой управляющего клапана относительно основного.
Исполнение по способу монтажа:
Ф = вставной (фланцевый) монтажное отверстие по СТ СЭВ 1865-79;
П = вставной в оригинальное монтажное отверстие (предусматривается только для условного прохода 25 мм).
Номинальное давление на входе:
3 = 32 МПа.
Условный проход: 16 мм, 25 мм, 32 мм
Типа аппарата: гидроклапан редукционный встраиваемый, на базе единых вставных элементов

Характеристики гидроклапанов МКРВ-16/3Ф..., МКРВ-25/3Ф..., МКРВ-32/3Ф...

Обозначение Ду, мм Номинальный расход, л/мин Максимальное давление разгрузки, МПа
Клапан МКРВ-16/3Ф1П1(В1,Р1) 16 80 (максим. 200) 12,5
Клапан МКРВ-16/3Ф1П2(В2,Р2)
Клапан МКРВ-16/3Ф1П3(В3,Р3)
Клапан МКРВ-25/3Ф1П1(В1,Р1) 25 160 (максим. 400) 25
Клапан МКРВ-25/3Ф1П2(В2,Р2)
Клапан МКРВ-25/3Ф1П3(В3,Р3)
Клапан МКРВ-32/3Ф1П1(В1,Р1) 32 400 (максим. 450) 34
Клапан МКРВ-32/3Ф1П2(В2,Р2)
Клапан МКРВ-32/3Ф1П3(В3,Р3)



Обозначение гидроклапана редукционного встраиваемого монтажа Ду=16 мм, регулировочный элемент - винт: Гидроклапан МКРВ-16/3Ф1В3
