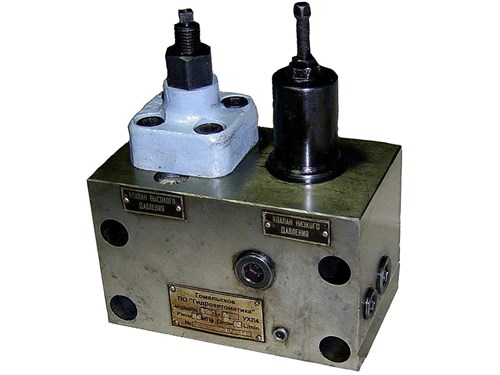

Гидропанель разделительная тип ПГ53-34М

Гидропанель разделительная тип ПГ53-34М

Данные гидропанели применяются на заточных, хонинговальных, строгальных, шлифовальных и других станках и агрегатах, механизмы которых имеют две напорные линии (например, питаемых двумя насосами).

Гидропанели 1-го, а именно ПГ53-34М УХЛ4 обеспечивают:

- разгрузку линии низкого давления по гидравлическому сигналу, подаваемому из линии высокого давления или дистанционно.

- объединение потоков от двух напорных линий при давлении в гидросистеме, не превышающем установленное клапаном низкого давле­ния;

- разделение потоков при давлении в гидросистеме, превышающем установленное клапаном низкого давления;

- предохранение линии высокого давления от давления, превышаю­щего установленное клапаном высокого давления, поддержание постоянного давления.

Наименование

Ду, мм

Q, л/мин

P, Мпа

Вес

ПГ53-34М УХЛ4

20

80

10

14

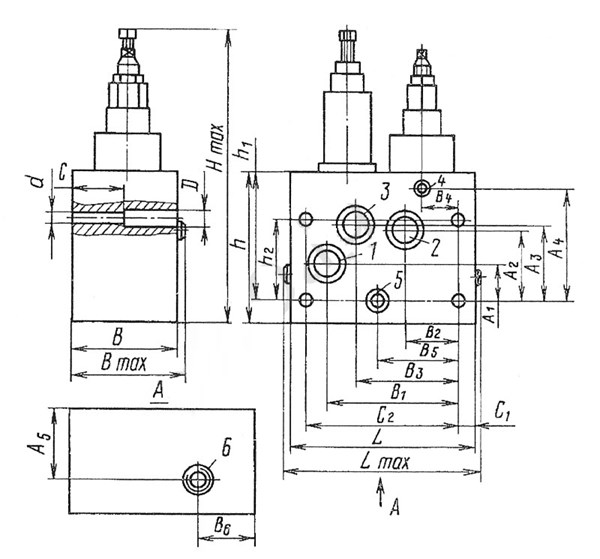

Габаритный чертеж гидропанели ПГ53-34М
Гидропанель разделительная тип ПГ53-34М

Обозначение Размеры, мм
А1 А2 А3 А4 А5 В В1 В2 В3 В4 В5 В6 Вmax
ПГ53-34М 32,5 54 58 83 78 101 137 36 91 29 70 51 106
