Переключатели манометров ПМ2.1-320, ПМ2-2-320, ПМ2.1-С320, ПМ2.2-С320, ПМ6-320, ПМ6-С320

Переключатель манометров ПМ2.1-320, ПМ2-2-320, ПМ2-1-С320, ПМ2.2-С320, ПМ6-320, ПМ6-С320Переключатели манометров ПМ-6, ПМ-2

Переключатели манометров ПМ 2-1-320, ПМ 2-2-320, ПМ 2-1-С320, ПМ 2-2-С320, ПМ 6-320, ПМ 6-С320 предназначены для применения в гидросистемах станков и других машин для последовательного подключения манометра к полостям, в которых необходимо замерить давление с последующей его разгрузкой в сливную магистраль.

Дополнительная информация: манометры (подключаются к переключателю манометров) предназначены для испытаний, поверки и настройки приборов регулирования давления в гидросистемах, а также для измерений в пределах установленной погрешности избыточного давления рабочей жидкости.

Переключатели манометров ПМ2-320 и ПМ6-320 на номинальное давление в 32 МПа нашли широкое применение в машиностроительной отраслях, в отраслях автомобилестроения и тракторостроения. Переключатели манометров используются в гидравлических системах измерения и регулирования давления рабочей жидкости (обычно, это индустриальные масла).



Переключатели манометров ПМ2, ПМ6 имеют следующие конструктивные исполнения:

    1. По присоединению:
     - резьбовое:
     ПМ2.1-320 – с креплением на торцевой плоскости;
     ПМ2.2-320 – с креплением на боковой плоскости;
     ПМ6-320 - с фланцевым креплением;
     - стыковое:
     ПМ2.1-С320 – с креплением на торцевой плоскости;
     ПМ2.2-С320 – с креплением на боковой плоскости;
     ПМ6-С320 - с креплением на вертикальной или горизонтальной плоскости;

     2. По числу точек замера давления:
     ПМ2-1-320, ПМ2-2-320, ПМ2-1-С320,ПМ2-2-С320 – двухточечные;
     ПМ6-320, ПМ6-С320 – шеститочечные.

     3. Климатическое исполнение:
     УХЛ4 – для районов с умеренным климатом;
     О.4 – для районов с тропическим климатом.

     Переключатели ПМ-2-1-320, ПМ-2-2-320, ПМ-2-1-С320, ПМ-2-2-С320, ПМ-6-320, ПМ-6-С320 работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью от 10 до 400 cСт, при температуре рабочей жидкости от +10 до +70 °С и температуре окружающей среды от +1 до 55 °С.

Основные технические характеристики переключателей манометров ПМ2, ПМ6

Обозначение Присоединение Ном. давление настройки, МПа Сила управления, Н Число точек замера Вид крепления Масса, кг Габаритные размеры, мм
Переключатель манометров
ПМ2-1-320
(аналог устаревшего ЗМ2-1-320)







К 1/8"

32

60


2


Торцевое


1,35


73x60x60

Переключатель манометров
ПМ2-2-320
(аналог устаревшего ЗМ2-2-320)

2

Боковое
1,35
73x60x60
Переключатель манометров
ПМ6-320
(аналог устаревшего ЗМ6-320)
6 Фланцевое 1,5 101x70x70
Переключатель манометров
ПМ2-1-С320
(аналог устаревшего ЗМ2-1-С320)
Стыковое 2 Торцевое 1,35 73x60x60
Переключатель манометров
ПМ2-2-С320
(аналог устаревшего ЗМ2-2-С320)
2 Боковое 1,35 73x60x60
Переключатель манометров
ПМ6-С320
(аналог устаревшего ЗМ6-320)
6 C креплением на вертикальной или горизонтальной плоскости 1,5 101x70x70

Габаритные и присоединительные размеры переключателей манометров ПМ6

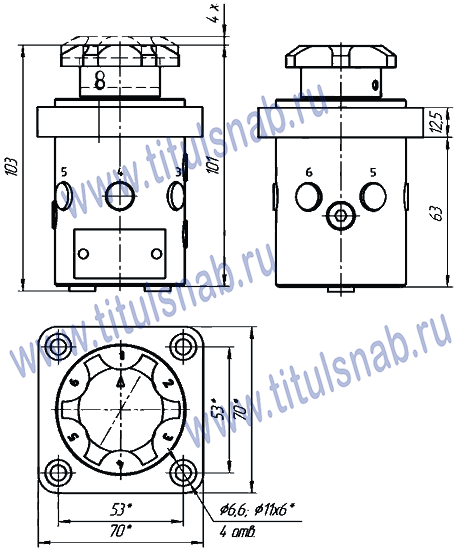

Габаритные и присоединительные размеры ПМ6-320
Переключатель ПМ6-320

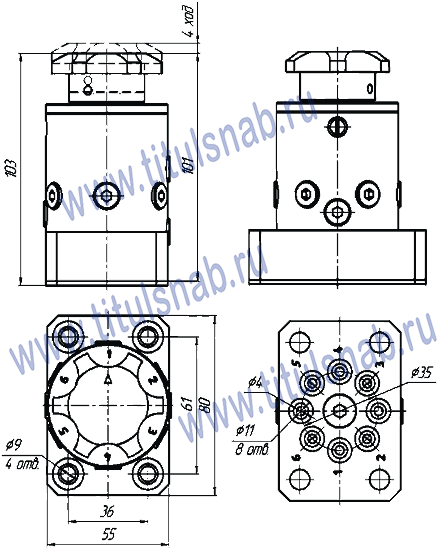

Габаритные и присоединительные размеры ПМ6-С320
Переключатель ПМ6-С320



Пример расшифровки условного обозначения переключателя манометров ПМ6-320 УХЛ4:
переключатель манометра с шестью точками замера давления, с фланцевым креплением, рассчитанный на номинальное давление в 32 МПа, климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4.
