Гидрораспределители 1РММ10.574A, 1РММ10.574A Ф

Гидрораспределители 1РММ 10 574А (Ф)

     Гидрораспределители 1РММ10.574A и 1РММ10.574A Ф, также как и их аналоги ВММ10.574А, с условным проходом 10 мм без пружинного возврата с фиксацией (1РММ10.574A Ф) или с пружинным возвратом (1РММ10.574A) предназначены для ручного управления потоками гидравлических жидкостей в гидросистемах. Гидрораспределители 1РММ10.574A, 1РММ10.574A Ф относятся к золотниковым распределителям с механическим ручным управлением, т.е. переключение положения золотника происходит с помощью механического усилия руки.
     Гидрораспределители 1РММ 10 574А (Ф) нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике. Гидрораспределители ручные работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм. Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С. Климатическое исполнение и категория размещения: УХЛ4, О4.1, ХЛ1 по ГОСТ 15150.

     Пример расшифровки обозначения гидрораспределителя 1РMM10.574A УХЛ4:

Структура условного обозначения гидрораспределителей типа 1РММ10 по ТУ2-053-1815-86

Схема распределения 574A (Смотреть схемы распределения рабочей жидкости в гидрораспределителях...), с пружинным возвратом, для использования в умеренной климатической зоне.

Рекомендуемые рабочие жидкости для золотниковых гидрораспределителей типа В6, 1Р6, 1Р10, В16, Р203, Р323, Р503, Р803 и функциональных гидроблоков типа ВЕХ16-хх-ПППК, БК8.00.000, 3БФ6-000, 5БФ6-000:

летние: ИГП-18, ИГП-30, ВНИИ ИП-403, ИГПСи-20

зимние: ВМГ3, МГЕ-10А

Основные параметры 1PMM10.574A, 1РММ10 574АФ

Наименование параметра			Значение параметра
Схема распределения			574A
Условный проход, мм			10
Расход рабочей жидкости, л/мин			25-40
Номинальное давление на входе, МПа (кгс/см²)			32 (320)
Максимальное давление на сливе, МПа (кгс/см²)			15 (150)
Давление гидравлического управления минимальное (максимальное), МПа (кгс/см²)			0,8-6,0 (8-60)
Максимальные внутренние утечки на каждой линии при давлении 10(32)МПа, см³/мин			60(150)
Масса не более, кг			6,45

Габаритные и присоединительные размеры 1PMM10.574A, 1РММ10 574АФ

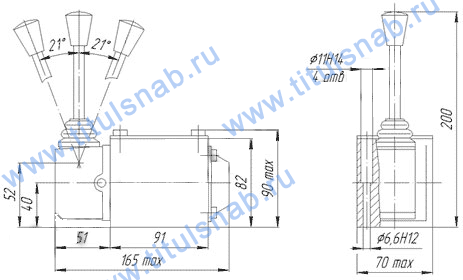

Габаритные размеры

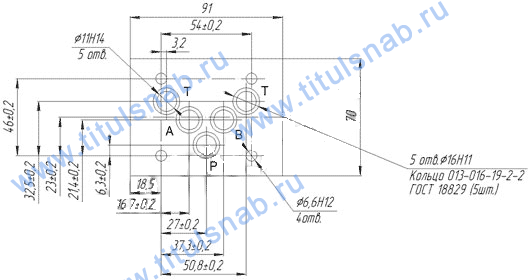

Присоединительные размеры

Пример условного обозначения гидравлического золотникового распределителя, с условным проходом 10 мм, со схемой распределения 574A, с механическим управлением переключением потоков рабочей жидкости, с пружинным возвратом, для работы в умеренном климате: 1РMM10.574A УХЛ4; РMM10.574A УХЛ4
