Гидрораспределитель 1РММ6.44 (ВММ6.44) и 1РММ6 44 Ф (ВММ6 44 Ф)

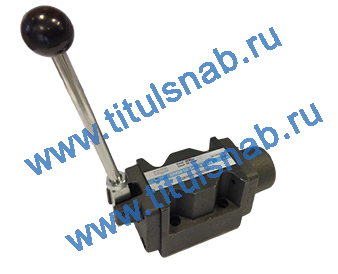

Гидрораспределитель 1РММ6.44 (ВММ6.44) и 1РММ6.44 Ф (ВММ6 44 Ф)Гидрораспределители 1РММ6 44, ВMM6 44

     Гидрораспределители 1РММ6.44 и 1РММ6-44 Ф, также как и их аналоги ВММ6.44 (Ф), предназначены для ручного управления потоками гидравлических жидкостей в гидросистемах. Схема распределения рабочей жидкости - 44 является популярной при заказе гидрораспределителей с ручным управлением.
      Гидрораспределители 1РММ6.44, 1РММ6.44 Ф относятся к золотниковым распределителям с механическим ручным управлением, т.е. переключение положения золотника происходит с помощью механического усилия руки.
      Гидравлические распределители типа 1РММ6 (ВММ6) нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике. Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С. Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.

Структура условного обозначения гидрораспределителей типа 1РММ6 и 1РММ10 по ТУ2-053-1815-86

     Пример расшифровки обозначения гидрораспределителя 1РMM6.44 Ф УХЛ4:
золотниковый гидрораспределитель с механическим управлением, условный проход 6 мм, схема распределения 44 (Смотреть схемы распределения рабочей жидкости в гидрораспределителях...), без пружинного возврата с фиксацией, для использования в умеренной климатической зоне.

     Рекомендуемые рабочие жидкости для золотниковых гидрораспределителей типа В6, 1Р6, 1Р10, В16, Р203, Р323, Р503, Р803 и функциональных гидроблоков типа ВЕХ16-хх-ПППК, БК8.00.000, 3БФ6-000, 5БФ6-000:

  • летние: ИГП-18, ИГП-30, ВНИИ ИП-403, ИГПСи-20
  • зимние: ВМГ3, МГЕ-10А

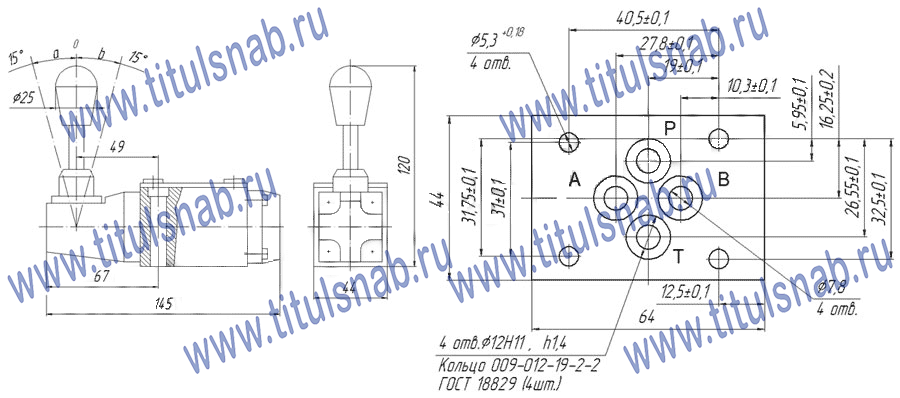

Габаритные и присоединительные размеры 1РММ6 44 (ВММ6 44)

Чертёж гидрораспределителей 1РММ6.44 (ВММ6.44) и 1РММ6.44 Ф (ВММ 6 44 Ф)

Основные технические характеристики 1РММ6 44 (ВММ6 44)

Наименование параметра Значение параметра
Схема распределения 44
Условный проход, мм 6
Расход рабочей жидкости, л/мин 20-25
Номинальное давление на входе, МПа (кгс/см²) 32 (320)
Максимальное давление на выходе, МПа (кгс/см²) 10 (100)
Максимальное давление управления, МПа (кгс/см²) 0,6-6,0 (6-60)
Масса не более, кг 1,6



Пример условного обозначения гидравлического золотникового распределителя, с условным проходом 6 мм, со схемой распределения 44, с механическим управлением переключением потоков рабочей жидкости, с пружинным возвратом, для работы в умеренном климате:
     - Гидрораспределитель 1РMM6.44 УХЛ4
     - Гидрораспределитель ВMM6.44 УХЛ4
