Гидрораспределители 1Рн203, 1Рн323 с ручным управлением Ду=20 мм и Ду=32 мм

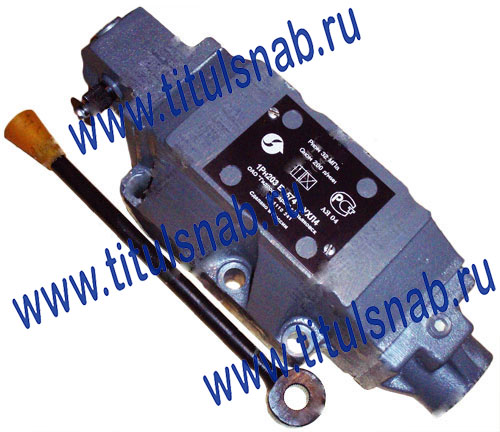

Гидрораспределитель 1РН203 В574 УХЛ4







Гидрораспределители 1Рн203, 1Рн323

Гидрораспределители 1Рн203, 1Рн323 с условным проходом 20 и 32 ммзолотниковые четырехлинейные с непосредственным управлением предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических системах промышленного оборудования.

Гидрораспределители 1Рн203, 1Рн323 по способу установки золотника делятся на:

пружинный возврат золотника
(1Рн203 В 44, 1Рн203 В 64, 1Рн203 В 34, 1Рн203 В 574, 1Рн323 В 44, 1Рн323 В 64, 1Рн323 В 34, 1Рн323 В 574);

фиксация золотника
(1Рн203 Ф В 44, 1Рн203 ФВ 64, 1Рн203 Ф В 34, 1Рн203 ФВ 574, 1Рн323 ФВ 44, 1Рн323 Ф В 64, 1Рн323 ФВ 34, 1Рн323 В 574).

По способу управления:

ручное управление
(1Рн203В.44, 1Рн203.В.64, 1Рн203.В.34, 1Рн203В 574, 1Рн203.ФВ.44, 1Рн203ФВ 64, 1Рн203ФВ34, 1Рн203ФВ.574);

ножное управление
(1Рн203Н.44, 1Рн203.Н.64, 1Рн203.Н.34, 1Рн203Н 574, 1Рн203.ФН.44, 1Рн203ФН 64, 1Рн203ФН34, 1Рн203ФН.574);

механическое от кулачка
(1Рн203К.44, 1Рн203.К.64, 1Рн203К.34, 1Рн203К 574, 1Рн203.ФК.44, 1Рн203ФК 64, 1Рн203ФК34, 1Рн203ФК.574);

механическое от тяги
(1Рн203М.44, 1Рн203М.64, 1Рн203.М34, 1Рн203М 574, 1Рн203.ФМ.44, 1Рн203ФМ64, 1Рн203ФМ34, 1Рн203ФМ 574).



В корпусе гидрораспределителей 1Рн203, 1Рн323 Ду=20 мм и Ду=32 ммметодом литья выполнены каналы для подключения основных линий (Р, Т, А и В - смотри чертёж присоединительных размеров ниже), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно (линии Г и Г1). Линии X и Y могут объединяться с линиями Р и Т.

Соединение линий Х-Р в гидрораспределителях 1Рн203, 1Рн323 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа.
     Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X н Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).
     Для уплотнения стыковой плоскости гидрораспределителей 1Рн203, 1Рн323 используются кольца уплотнительные по ГОСТ 9833-73.

Структура условного обозначения по ТУ2-053-1846-87 гидрораспределителей 1Рн203, 1Рн323

1   Рн   ХХ   3   Х Х ХХ   УХЛ4 - климатическое исполнение

Схема распределения потока рабочей жидкости (см. таблицу ниже)
Вид управления:
В - ручное, Н - ножное, К - от кулочка, М - от тяги
Способ установки золотника: Ф - фиксация золотника;
не обозначается - пружинный возврат
Давление на входе 32 МПа
Условный проход, мм: 20, 32
Гидрораспределитель золотниковый с непосредственным управлением
Тип конструкции

Краткая техническая характеристика гидрораспрделеителей 1Рн323, 1Рн203

Наименование Способ управления Ном. давление на входе, МПа Условный проход, мм Расход рабочей жидкости, л/мин Схема возврата золотника Масса не более, кг
Гидрораспределитель 1Рн203В (1Рн203-В) ручной 32 20 200 Пружинный возврат золотника 15,9
Гидрораспределитель 1Рн203Н (1Рн203-Н) ножной
Гидрораспределитель 1Рн203К (1Рн203-К) от кулачка
Гидрораспределитель 1Рн203М (1Рн203-М) от тяги
Гидрораспределитель 1Рн203ФВ ручной Фиксация золотника
Гидрораспределитель 1Рн203ФН ножной
Гидрораспределитель 1Рн203ФК от кулачка
Гидрораспределитель 1Рн203ФМ от тяги
Гидрораспределитель 1Рн323В ручной 32 500 Пружинный возврат золотника 44,0
Гидрораспределитель 1Рн323Н ножной
Гидрораспределитель 1Рн323К от кулачка
Гидрораспределитель 1Рн323М от тяги
Гидрораспределитель 1Рн323ФВ ручной Фиксация золотника
Гидрораспределитель 1Рн323ФН ножной
Гидрораспределитель 1Рн323ФК от кулачка
Гидрораспределитель 1Рн323ФМ от тяги

Габаритные и присоединительные размеры гидрораспределителей 1Рн203, 1Рн323

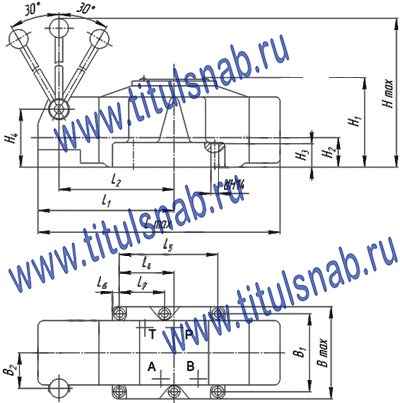

Габаритные размеры гидрораспределителей 1Рн203, 1Рн323
Исполнение 1Рн203-В 1Рн323-В ВММ16
L 297 412 265
L1 157 215,3 138
L2 127 179,8 104,5
L3 53,2 76,2 34,1
L4 77 114,3 50
L5 130 190,5 101,6
L6 11 19,2 -
В 114 197 91
В1 92 159 69,9
В2 33 38 34
H 330 418 218
H1 115 160 100
H2 45 60 34
H3 38 44 43
H4 68 92 50
d 13 21,5 11/6,6

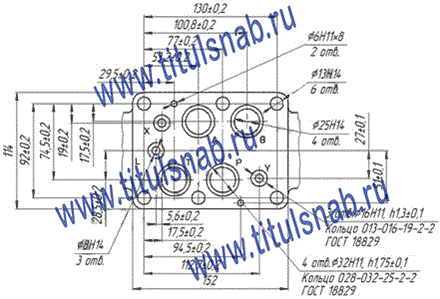

Размеры 1Р203 Ду=20мм
Присоединтельные размеры гидрораспределителя 1Рн203

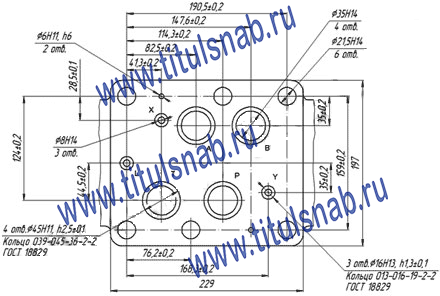

Размеры 1Р323 Ду=32мм

Присоединтельные размеры гидрораспределителя 1Рн323
   Примечания:
   - отверстие L (слив утечек) - для исполнения с гидравлическим возвратом золотника;
   - отверстие X - кроме гидрораспределителей с непосредственным управлением;
   - отверстие Y - дренаж для исполнения 1Рн...

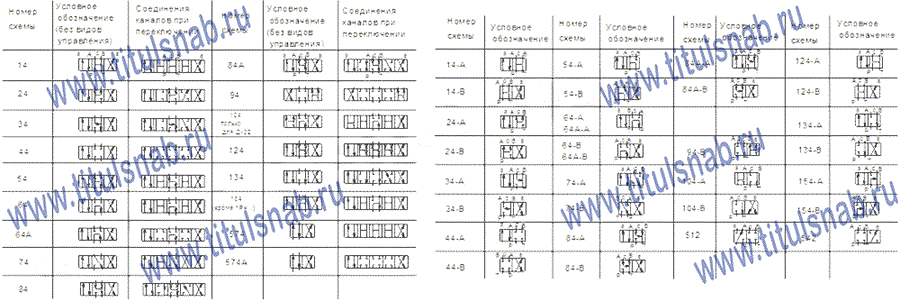

Схемы распределения потоков рабочей жидкостей в 1Рн203, 1Рн323 (Ду=20мм и Ду=32мм)

Схема распределения потоков рабочей жидкостей гидрораспределителей 1Рн203, 1Рн323



Пример условного обозначения гидрораспределителя золотникового с механическим управлением, с условным проходом 20 мм, с номинальным давлением на выходе 32 МПа, с пружинным возвратом, схема распределения 44 для работы в умеренном климате и холодном климате, категория размещения 4:   Гидрораспределитель 1Рн203В.44 УХЛ4.
