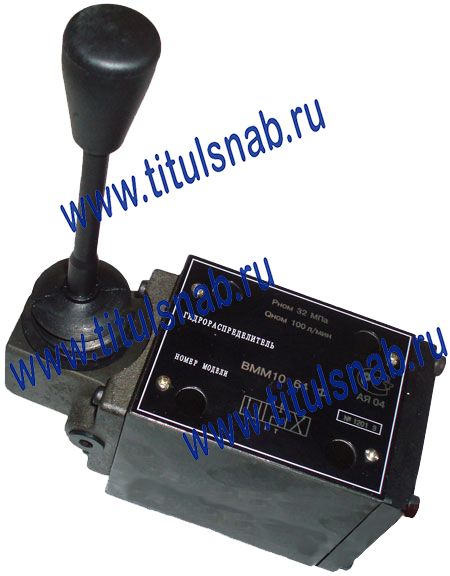

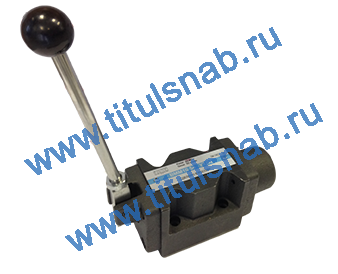

Гидрораспределители ВММ10 Ф с ручным управлением (с фиксацией)

Гидрораспределители ВММ10 64Ф, ВММ10 44Ф, ВММ10 34Ф, ВММ10 24Ф, ВММ10 14Ф

Гидрораспределители ВММ10 64Ф, ВММ10 44Ф, ВММ10 34Ф, ВММ10 24Ф, ВММ10 14Ф

Принцип действия распределителей ВММ10 Ф с фиксацией

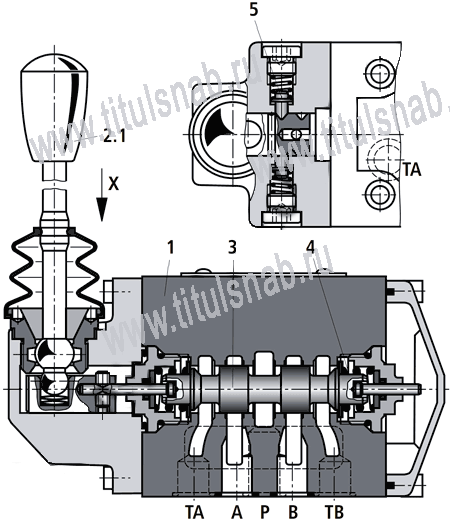

Устройство гидрораспределителей ВММ10 64Ф, ВММ10 44Ф, ВММ10 34Ф, ВММ10 24Ф, ВММ10 14Ф
  • Гидрораспределители ВММ10 64Ф, ВММ10 44Ф, ВММ10 34Ф, ВММ10 24Ф, ВММ10 14Ф с условным проходом 10 мм являются золотниковыми гидрораспределителями с управлением от рукоятки с фиксацией золотника в крайних положениях.

  • Гидрораспределители ВММ 10 Ф служат для пуска, остановки и направления движения потока жидкости в гидроприводах мобильной и стационарной техники.

  • Распределители состоят из корпуса (1), исполнительного элемента (2.1) (рукоятка) или исполнительных элементов, золотника (3), а также одной или двух возвратных пружин (4).

  • В отключенном состоянии управляющий золотник (3) удерживается возвратными пружинами (4) - при повороте рукоятки стопором (5) - в среднем или исходном положении (за исключением импульсного золотника с гидравлическим и пневматическим управлением).

  • Управляющий золотник (3) с помощью исполнительных элементов перемещается в нужное положение.

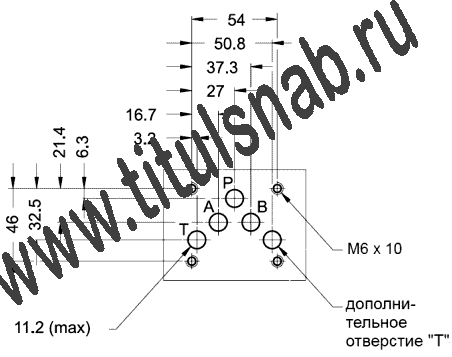

Монтажная поверхность распределителей ВММ10 Ф

Монтажная поверхность (установочные размеры) гидрораспределителей ВММ10 64Ф, ВММ10 44Ф, ВММ10 34Ф, ВММ10 24Ф, ВММ10 14Ф

Идентификационный код и параметры гидрораспределителей ВММ 10 Ф

Структура условного обозначения

ВММ   10   64   Ф   УХЛ4

УХЛ4 = для районов с умеренным климатом
Фиксация золотника в крайних положениях:
без обознач. = без фиксации
Ф = с фиксацией
Гидравлическая схема золотника:
14 =

24 =

34 =

44 =

64 =
10 = условный проход
ВММ = тип устройства


Характеристики

Максимальное рабочее давление:

Отверстия: P-A-B
Отверстие: T



бар



315
160
Номинальный расход рабочей жидкости
л/мин

100
Максимальный расход рабочей жидкости
л/мин

до 120
Рабочая жидкость Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры)
Диапазон температур рабочей жидкости
ºС

-30 ... +80
Диапазон вязкостей жидкости мм²/с 2,8 ... 500
Допустимая степень загрязнения жидкости класс 9
по NAS 1638
Положение при установке любое
Масса гидрораспределителя ВММ10 Ф
кг

3,85

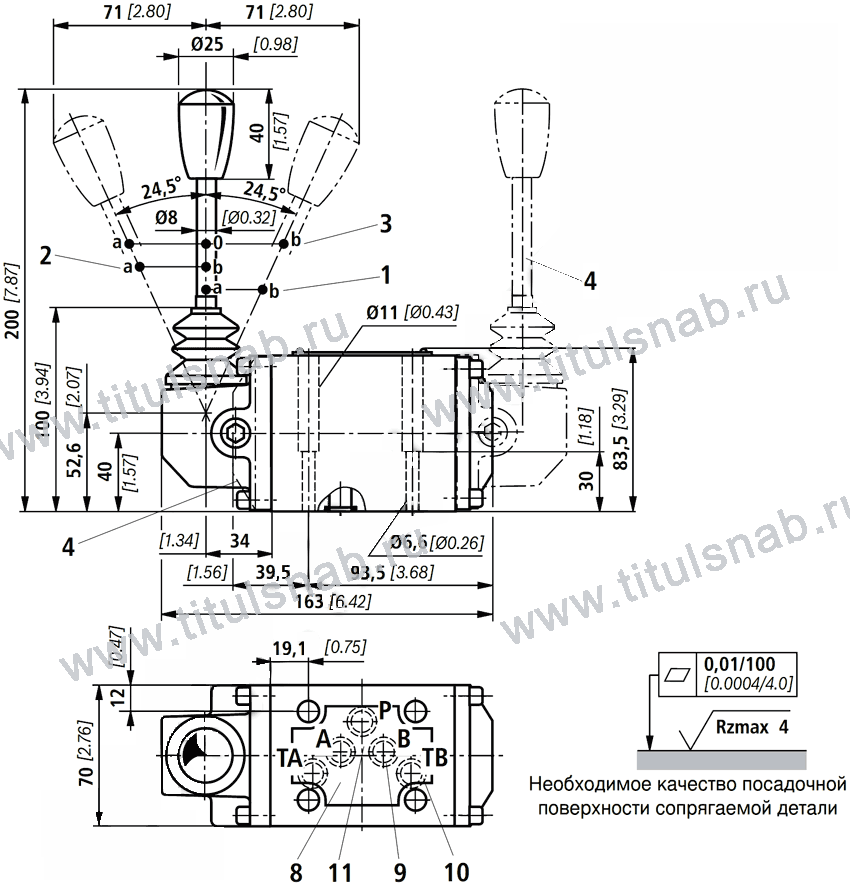

 Габаритные и присоединительные размеры в мм [дюймах] гидрораспределителей ВММ10 Ф

Габаритные и присоединительные размеры гидрораспределителей ВММ10 64Ф, ВММ10 44Ф, ВММ10 34Ф, ВММ10 24Ф, ВММ10 14Ф

8. Заводская табличка
9. Одинаковые уплотнительные кольца для присоединений A, B, P, TA, TB
10. Дополнительное присоединение T (TB) на выбор может использоваться в просверленных блоках.
11. Расположение присоединений гидрораспределителя согласно ISO 4401-05-04-0-05, NFPA T3.5.1 R2 и ANSI B93-7 D05
* Присоединительные плиты в соответствии с техническим паспортом (отдельный заказ)
** Позиции указанные на схеме, но не описанные здесь, имеют значение только для других типов распределителей

Гидрораспределитель ВММ10.64Ф

Гидрораспределитель ВММ 10 64 Ф с ручным управлением при помощи рукоятки с фиксацией золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (64) является наиболее распространённой, так как её применение не связано с проектированием сложным гидравлических систем.

Гидросхема 64

Гидросхема гидрораспределителей ВММ10.64Ф

   Основные параметры гидрораспределителя ВММ 10.64Ф:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 64;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника в крайних положениях;
   - максимальный расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,85 кг.

Гидрораспределитель ВММ10.44Ф

Гидрораспределитель ВММ 10 44 Ф с ручным управлением при помощи рукоятки с фиксацией золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (44) является распространённой, так как её применение не связано с проектированием сложным гидравлических систем.

Гидросхема 44

Гидросхема гидрораспределителей ВММ10.44Ф

 Основные параметры гидрораспределителя ВММ 10.44Ф:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 44;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника в крайних положениях;
   - максимальный расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,85 кг.

Гидрораспределитель ВММ10.34Ф

Гидрораспределитель ВММ 10 34 Ф с ручным управлением при помощи рукоятки с фиксацией золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (34) является распространённой, так как её применение не связано с проектированием сложным гидравлических систем.

Гидросхема 34

Гидросхема гидрораспределителей ВММ10.34Ф

  Основные параметры гидрораспределителя ВММ 10.34Ф:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 34;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника в крайних положениях;
   - максимальный расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,85 кг.

Гидрораспределитель ВММ10.24Ф



Гидрораспределитель ВММ 10 24 Ф с ручным управлением при помощи рукоятки с фиксацией золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (24) является распространённой, так как её применение не связано с проектированием сложным гидравлических систем.

Гидросхема 24

Гидросхема гидрораспределителей ВММ10.24Ф

 Основные параметры гидрораспределителя ВММ 10.24Ф:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 24;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника в крайних положениях;
   - максимальный расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,85 кг.

Гидрораспределитель ВММ10.14Ф

Гидрораспределитель ВММ 10 14 Ф с ручным управлением при помощи рукоятки с фиксацией золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (34) является распространённой, так как её применение не связано с проектированием сложным гидравлических систем.

Гидросхема 14

Гидросхема гидрораспределителей ВММ10.14Ф

 Основные параметры гидрораспределителя ВММ 10.14Ф:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 14;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника в крайних положениях;
   - максимальный расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,85 кг.



Пример условного обозначения гидравлического золотникового распределителя с механическим управлением от рукоятки с фиксацией в крайних положениях, Ду = 10 мм, со схемой распределения 64, для работы в холодном и умеренном климате: Гидрораспределитель ВММ10.64Ф
