Гидрораспределители 1РЕ6 34 Г24, 1РЕ6.34.В110, 1РЕ6 34.В220

Гидрораспределитель 1РЕ6.34 В110, 1РЕ6.34 Г24, 1РЕ6.34.В220Гидрораспределитель 1РЕ6.34 В110НМД1

1РЕ6 34 Г24, 1РЕ6.34.В110, 1РЕ6 34.В220

     Гидравлический распределитель (гидрораспределитель) 1РЕ 6.34  — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия (сигнала).
      Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.
      Гидрораспределители 1РЕ 6.34 (схема распределения - 34) относятся к золотниковым гидравлическим распределителям с электромагнитным управлением, т.е. переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного).
      Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С.
      Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.
     Гидрораспределители 1РЕ6.34 являются аналогами гидрораспределителей ВЕ6.34 и ПЕ6.34.

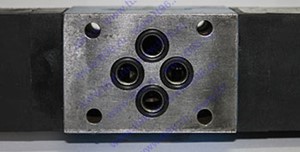

Гидрораспределители Ду 6мм вид снизу 1РЕ6 34 Г24, 1РЕ6.34.В110, 1РЕ6 34.В220

Структура условного обозначения гидрораспределителей типа 1РЕ6 и 1РЕ10
по ТУ2-053-1815-86

Габаритные и присоединительные размеры 1РЕ6-34 (ПЕ6-34)

Габаритные размеры 1РЕ6 34 (ПЕ6 34) Присоединительные размеры 1РЕ6 34 (ПЕ6 34)

Характеристики гидрораспределителей 1РЕ6.34 и ПЕ6.34

Наименование параметра Значение параметра
ПЕ6.34 В110
ПЕ 6.34 В220
ПЕ 6.34 Г24
1РЕ6.34 В110
1PЕ 6.34 В220
1РЕ6.34 Г24
Условный проход, мм 6
Расход рабочей жидкости, л/мин 20-25
Номинальное давление на входе, МПа (кгс/см²) 32 (320)
Максимальное давление на выходе, МПа (кгс/см²) 6 (60)
Максимальное давление управления, МПа (кгс/см²) 0,6-6,0 (6-60)
Масса, кг 1,6

Таблица соответствия гидрораспределителей 1РЕ6, ВЕ6 и ПЕ6

Гидрораспределители 1РЕ6 Гидрораспределители ВЕ6, ПЕ6 (PE6)
Гидрораспределитель 1РЕ6.34 Г12 (12В, пост. ток) Гидрораспределитель ВЕ6 34.Г12, ПЕ6 34 Г12
Гидрораспределитель 1РЕ6 34 Г24 (24В, пост. ток) Гидрораспределитель ВЕ6 34 Г24, ПЕ6 34 Г24
Гидрораспределитель 1РЕ6.34 Г48 (48В, пост. ток) Гидрораспределитель ВЕ6 34 Г48, ПЕ6 34 Г48
Гидрораспределитель 1РЕ6 34 Г110 (110В, пост. ток) Гидрораспределитель ВЕ6 34 Г110, ПЕ6 34 Г110
Гидрораспределитель 1РЕ6 34 Г220 (220В, пост. ток) Гидрораспределитель ВЕ6 34 Г220, ПЕ6 34 Г220
Гидрораспределитель 1РЕ6 34.В24 (24В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 34 В24, ПЕ6 34 В24
Гидрораспределитель 1РЕ6 34 В36 (36В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 34 В36, ПЕ6 34 В36
Гидрораспределитель 1РЕ6 34 В110 (110В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 34 В110, ПЕ6 34 В110
Гидрораспределитель 1РЕ6 34.В220 (220В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 34 В220, ПЕ6 34 В220
Гидрораспределитель 1РЕ6 34 В380 (380В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 34 В380, ПЕ6 34 В380


Пример условного обозначения гидравлического золотникового распределителя, со схемой распределения 34, управляемого электромагнитами от сети 24В постоянного тока, для работы в умеренном климате:
     - Гидрораспределитель 1РЕ 6.34 Г24 УХЛ4
     - Гидрораспределитель ПЕ6.34.Г24
