Гидрораспределители 1РЕ6 44 Г24, 1РЕ6.44.В110, 1РЕ6. 44.В220

Гидрораспределитель 1РЕ6.44 В110, 1РЕ6.44 Г24, 1РЕ6.44.В220Гидрораспределитель 1РЕ6 44 Г24 НМ

1РЕ6 44 Г24, 1РЕ6.44.В110, 1РЕ6. 44.В220

    Золотниковые гидрораспределители 1РЕ 6.44 (ВЕ6.44) предназначены для управления потоками гидравлических жидкостей в гидросистемех.
     Гидрораспределители 1РЕ6 44 (схема распределения - 44) относятся к золотниковым гидравлическим распределителям с электромагнитным управлением, т.е. переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного).
      Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.
     Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С.
      Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.
      Гидрораспределители 1РЕ6.44 являются аналогами гидрораспределителей ВЕ6.44 и ПЕ6.44.

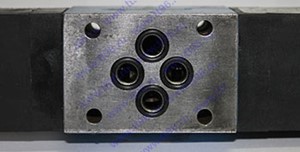

Гидрораспределители Ду 6мм вид снизу 1РЕ6 44 Г24, 1РЕ6.44.В110, 1РЕ6. 44.В220

Структура условного обозначения гидрораспределителей типа 1РЕ6 и 1РЕ10
по ТУ2-053-1815-86

Габаритные и присоединительные размеры 1РЕ6 44 (ПЕ644)

Габаритные размеры 1РЕ6 44 (ПЕ6 44) Присоединительные размеры 1РЕ6 44 (ПЕ6 44)

Характеристики гидрораспределителей 1РЕ6.44 и ПЕ6.44

Наименование параметра Значение параметра
ПЕ6 44.В110
ПЕ 6.44.В220
ПЕ 6.44.Г24
1РЕ6 44 В110
1PЕ 6.44 В220
1РЕ6.44 Г24
Условный проход, мм 6
Расход рабочей жидкости, л/мин 20-25
Номинальное давление на входе, МПа (кгс/см²) 32 (320)
Максимальное давление на выходе, МПа (кгс/см²) 6 (60)
Максимальное давление управления, МПа (кгс/см²) 0,6-6,0 (6-60)
Масса, кг 1,6


В настоящее время гидрораспределители 1РЕ6.44 (ВЕ6.44) работают от сети постоянного или переменного тока с напряжением 12В, 24В, 36В, 48В, 110В, 220В, 380В.

Пример условного обозначения гидравлического золотникового распределителя, со схемой распределения 44, управляемого электромагнитами от сети 2200В 50Гц, для работы в умеренном климате:
     - Гидрораспределитель 1РЕ6 44 В220 УХЛ4
     - Гидрораспределитель ПЕ6.44.В220
