Гидрораспределители 1РЕ6.574А О.Г24 (ВЕ6.574А О.Г24), 1РЕ6.574АО.В110 (ВЕ6.574А О.В110), 1РЕ6.574А О.В220 (ВЕ6.574А О.В220)...

Гидрораспределитель 1РЕ6.574А О В110, 1РЕ6.574А О Г24, 1РЕ6.574А О.В220Гидрораспределитель 1РЕ6.574А О В220

   Гидравлический распределитель (гидрораспределитель) 1РЕ 6.574А О  — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия (сигнала).
  Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.
   Гидрораспределители 1РЕ 6.574А О относятся к золотниковым гидравлическим распределителям с электромагнитным управлением, т.е. переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного).
  Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С.
      Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.
      Гидрораспределители 1РЕ6.574АО устанавливаются взамен гидрораспределителей ВЕ6.574АО и ПЕ6.574АО и наоборот.

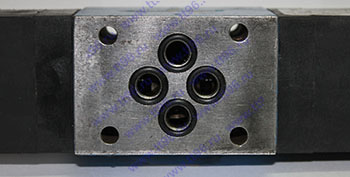

Гидрораспределители Ду 6мм вид снизу

Структура условного обозначения гидрораспределителей типа 1РЕ6 и 1РЕ10
по ТУ2-053-1815-86

Габаритные и присоединительные размеры 1РЕ6 574А О (ВЕ6 574АО, ПЕ6 574АО)

Габаритные размеры 1РЕ6 574А О (ВЕ6 574А О, ПЕ6 574А О) Присоединительные размеры 1РЕ6 574А О (ВЕ6 574А О, ПЕ6 574А О)

Характеристики гидрораспределителей 1РЕ6.574А О и ВЕ6.574А О

Наименование параметра Значение параметра
ВЕ6.574А О В110
ВЕ 6.574А О В220
ВЕ 6.574А О Г24
1РЕ6.574А О В110
1PЕ 6.574А О В220
1РЕ6.574А О Г24
Условный проход, мм 6
Расход рабочей жидкости, л/мин 20-25
Номинальное давление на входе, МПа (кгс/см²) 32 (320)
Максимальное давление на выходе, МПа (кгс/см²) 6 (60)
Максимальное давление управления, МПа (кгс/см²) 0,6-6,0 (6-60)
Масса, кг 1,6

Таблица соответствия гидрораспределителей 1РЕ6, ВЕ6 и ПЕ6

Гидрораспределители 1РЕ6 Гидрораспределители ВЕ6, ПЕ6
Гидрораспределитель 1РЕ6 574А О Г12 (12В, пост. ток) Гидрораспределитель ВЕ6 574А О Г12, ПЕ6 574А О Г12
Гидрораспределитель 1РЕ6 574А О Г24 (24В, пост. ток) Гидрораспределитель ВЕ6 574АО Г24, ПЕ6 574А О Г24
Гидрораспределитель 1РЕ6 574А О Г48 (48В, пост. ток) Гидрораспределитель ВЕ6 574А О Г48, ПЕ6 574А О Г48
Гидрораспределитель 1РЕ6 574А О Г110 (110В, пост. ток) Гидрораспределитель ВЕ6 574А О Г110, ПЕ6 574А О Г110
Гидрораспределитель 1РЕ6 574А О Г220 (220В, пост. ток) Гидрораспределитель ВЕ6 574А О Г220, ПЕ6 574А О Г220
Гидрораспределитель 1РЕ6 574АО В24 (24В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 574А О В24, ПЕ6 574А О В24
Гидрораспределитель 1РЕ6 574А О В36 (36В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 574А О В36, ПЕ6 574А О В36
Гидрораспределитель 1РЕ6 574А О В110 (110В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 574А О В110, ПЕ6 574А О В110
Гидрораспределитель 1РЕ6 574А О В220 (220В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 574А О В220, ПЕ6 574А О В220
Гидрораспределитель 1РЕ6 574А О В380 (380В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 574А О В380, ПЕ6 574А О В380


Пример условного обозначения гидравлического золотникового распределителя, со схемой распределения 574А О, управляемого электромагнитами от сети 24 вольта постоянного тока, для работы в умеренном климате:
     - Гидрораспределитель 1РЕ6.574АО Г24 НМ УХЛ4
