Гидрораспределители 1РЕ6 64 Г24, 1РЕ6.64.В110, 1РЕ6 64.В220

Гидрораспределитель 1РЕ6.64 В110, 1РЕ6.64 Г24, 1РЕ6.64.В220Гидрораспределители 1РЕ6.64 В110, 1РЕ6.64 Г24, 1РЕ6.64.В220

   Гидравлический распределитель (гидрораспределитель) 1РЕ 6.64  — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия (сигнала).
   Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.
      Гидрораспределители 1РЕ6 64 (схема распределения - 64) относятся к золотниковым гидравлическим распределителям с электромагнитным управлением, т.е. переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного).
     Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С.
      Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.
      Гидрораспределители 1РЕ6.64 являются аналогами гидрораспределителей ВЕ6.64, ПЕ6.64.

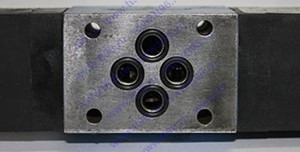

Гидрораспределители Ду 6мм вид снизу

Структура условного обозначения гидрораспределителей типа 1РЕ6 и 1РЕ10
по ТУ2-053-1815-86



Габаритные и присоединительные размеры 1РЕ6 64 (ПЕ6 64)


Габаритные размеры 1РЕ6 64 (ПЕ6 64)
Присоединительные размеры 1РЕ6 64 (ПЕ6 64)

Характеристики гидрораспределителей 1РЕ6.64 и ПЕ6.64

Наименование параметра Значение параметра
ПЕ6.64 В110
ПЕ 6.64 В220
ПЕ 6.64 Г24
1РЕ6.64 В110
1PЕ 6.64 В220
1РЕ6 64 Г24
Условный проход, мм 6
Расход рабочей жидкости, л/мин 20-25
Номинальное давление на входе, МПа (кгс/см²) 32 (320)
Максимальное давление на выходе, МПа (кгс/см²) 6 (60)
Максимальное давление управления, МПа (кгс/см²) 0,6-6,0 (6-60)
Масса, кг 1,6

Таблица соответствия гидрораспределителей 1РЕ6, ВЕ6 и ПЕ6

Гидрораспределители 1РЕ6 Гидрораспределители ВЕ6, ПЕ6 (PE6)
Гидрораспределитель 1РЕ6.64 Г12 (12В, пост. ток) Гидрораспределитель ВЕ6 64 Г12, ПЕ6 64 Г12
Гидрораспределитель 1РЕ6 64 Г24 (24В, пост. ток) Гидрораспределитель ВЕ6.64 Г24, ПЕ6 64.Г24
Гидрораспределитель 1РЕ6.64 Г48 (48В, пост. ток) Гидрораспределитель ВЕ6 64 Г48, ПЕ6 64 Г48
Гидрораспределитель 1РЕ6 64 Г110 (110В, пост. ток) Гидрораспределитель ВЕ6.64 Г110, ПЕ6 64 Г110
Гидрораспределитель 1РЕ6.64 Г220 (220В, пост. ток) Гидрораспределитель ВЕ6 64 Г220, ПЕ6 64 Г220
Гидрораспределитель 1РЕ6 64 В24 (24В, перем. ток 50 Гц) Гидрораспределитель ВЕ6.64 В24, ПЕ6 64.В24
Гидрораспределитель 1РЕ6.64 В36 (36В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 64 В36, ПЕ6 64 В36
Гидрораспределитель 1РЕ6 64 В110 (110В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 64 В110, ПЕ6 64 В110
Гидрораспределитель 1РЕ6 64 В220 (220В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 64 В220, ПЕ6 64 В220
Гидрораспределитель 1РЕ6 64 В380 (380В, перем. ток 50 Гц) Гидрораспределитель ВЕ6 64 В380, ПЕ6 64 В380


Пример условного обозначения гидравлического золотникового распределителя, со схемой распределения 64, управляемого электромагнитами от сети 110В 50Гц, для работы в умеренном климате:
     - Гидрораспределитель 1РЕ 6.64 В110 УХЛ4
     - Гидрораспределитель ПЕ 6.64 В110 то же, с электромагнитами 24В 50Гц (24В, пост ток):
     - Гидрораспределитель 1РЕ6 64 Г24 УХЛ4 (1РЕ6.64.24 УХЛ4)
     - Гидрораспределитель ПЕ6 64 Г24 (1РЕ6.64.24)
