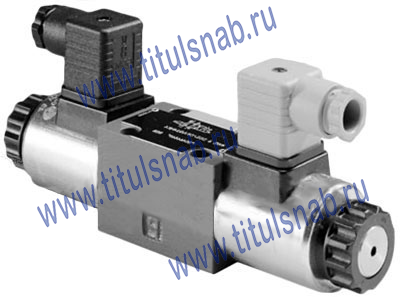

4WE10 гидрораспределители Rexroth с электромагнитным управлением, серии 3X и 4X

Принцип действия распределителей 4WE10 серии 3X и 4X

Переключаемые электромагнитами золотниковые гидрораспределители 4WE10...3X(4X) управляют пуском, остановкой и направлением движения потока жидкости.

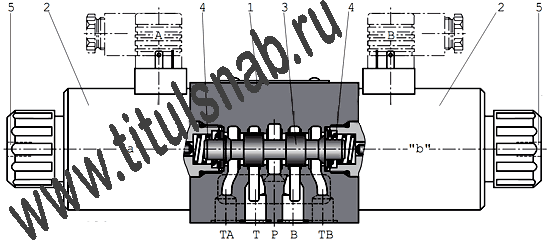

Основными элементами распределителя являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4).

При отсутствии управляющего сигнала золотник (3) удерживается пружинами (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2).

Условием надежного срабатывания магнита является заполнение его полостей маслом.

Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Тили Р-В и А-Т.

При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение.

Монтажная поверхность распределителей 4WE10

Структура условного обозначения

4WE

10

G

3X/

*

C

G24

N9 K4

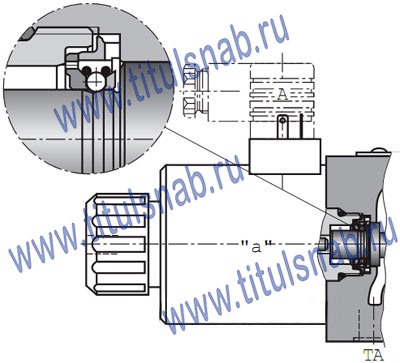

Ручное дублирование: N9 = со скрытым ручным дублированием (стандарт) N = с ручным дублированием без обознач. = без ручного дублирования Наличие электроразъёма: K4 = без электроразъёма (стандарт)

Напряжение питания: G24 = постоянный ток 24 В W230 = переменный ток 230 В 50/60 Гц W110 = Переменный ток 120 В или 110 В 50/60 Гц

C = Мокрый (переключаемый в масле) магнит со съемной катушкой

Тип возврата золотника: без обознач. = с пружинным возвратом O = без пружинного возврата OF = без пружинного возврата с фиксатором

Серия 3X: раздельное подключение Серия 4X: общее подключение

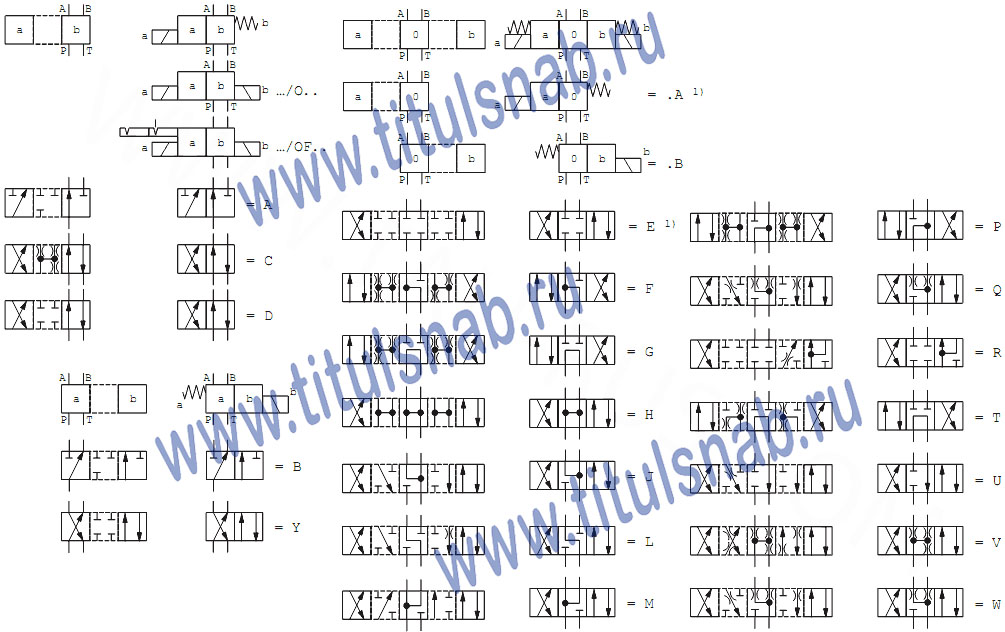

Тип золотника (см. гидросхемы ниже): A B C D Y E F T H J Q L M P R V W U G

Типоразмер (условный проход) 10

Четырёхлинейный гидрораспределитель с работающими в масле электромагнитами постоянного или переменного тока

Характеристики
