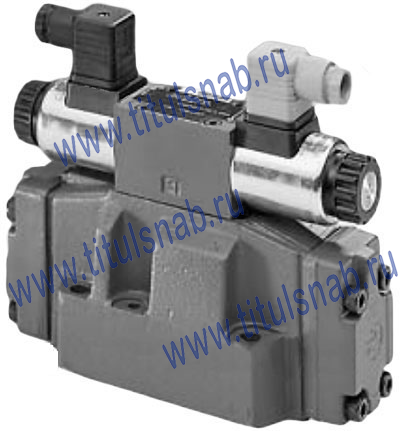

4WEH16 гидрораспределители Rexroth с электрогидравлическим управлением, серии 7X (72-79)

Гидрораспределители Rexroth 4WEH16E7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16G7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16J7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16M7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16H7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16A7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16B7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16C7X/6EG24(W230)N9(E,ET,T)K4

Принцип действия распределителей 4WEH16 серии 7X

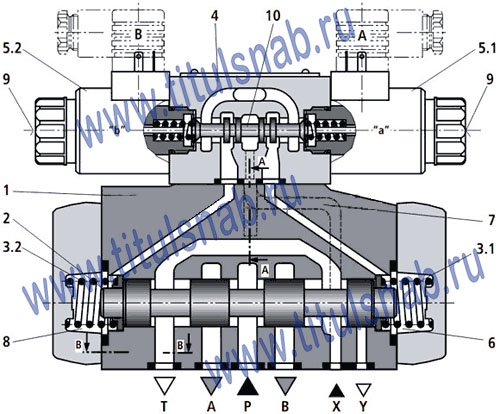

Устройство гидрораспределителей Rexroth 4WEH16E7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16G7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16J7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16M7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16H7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16A7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16B7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16C7X/6EG24(W230)N9(E,ET,T)K4

Клапан типа 4WEH16 представляет собой золотниковый гидрораспределитель с электрогидравлическим управлением. Он служит для управления пуском, остановом и направлением объемного расхода.

Гидрораспределитель состоит, как правило, из корпуса (1) главного клапана, основного золотника (2), одной либо двух возвратных пружин (3.1) и (3.2) и управляющего клапана (4) с одним либо двумя электромагнитами "А" (5.1) и / или "В" (5.2).

Основной золотник (2) в главном клапане удерживается в нейтральном либо исходном положении пружинами или при действии давления. Две пружинные полости (6) и (8) соединяются в исходном положении управляющим клапаном (4) без напора с гидробаком. Подача масла в системе управления для управляющего клапана осуществляется по каналу управления (7). Возможен либо внутренний, либо внешний подвод масла (внешний подвод через порт X).

При управлении управляющим клапаном, например электромагнитом "А", золотник (10) смещается влево, и вследствие этого в пружинной полости (8) нарушается давление управления. В пружинной полости (6) отсутствует давление.

Давление управления действует на левую сторону основного золотника (2) и перемещает его к пружине (3.1). Таким образом, в главном клапане соединяется порт P с B, а порт A с T.

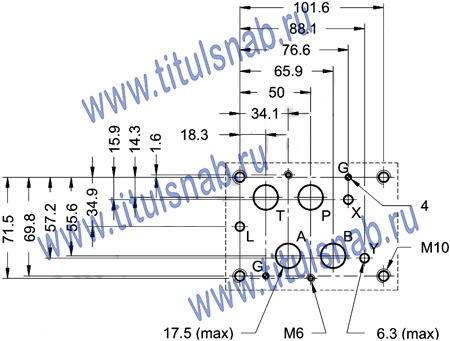

Монтажная поверхность распределителей 4WEH16

Монтажная поверхность (установочные размеры) гидрораспределителей Rexroth 4WEH16...7X/6E

После отключения электромагнита золотник (10) возвращается в исходное положение (за исключением импульсного золотника). Пружинная полость (8) разгружается до гидробака.

Отвод масла из системы управления осуществляется внутри (по каналу T) или снаружи (по каналу Y). Вспомогательное устройство управления (9) по выбору может перемещать золотник (10) без возбуждения электромагнита.

С помощью двух возвратных пружин (3.1) и (3.2) в пружинных полостях (6) и (8) основной золотник (2) удерживается, например, при вертикальном расположении вентиля в среднем положении, без давления управления.

Идентификационный код и параметры гидрораспределителей Rexroth 4WEH16...7X...

Структура условного обозначения

4WEH   16   *   G   7X/   * 6E   G24   N9 ET K4

Ручное дублирование:
без обознач. = без вспомогательного устройства управления
N9 = с прикрытым вспомогательным устройством управления
N = с вспомогательным устройством управления

Подвод масла:
без обознач. = Внешний подвод масла, внешний отвод масла
E = Внутренний подвод масла, внешний отвод масла
ET = Внутренний подвод масла, внутренний отвод масла
T = Внешний подвод масла, внутренний отвод масла

Наличие электроразъёма:
K4 = без электроразъёма (стандарт)
Напряжение питания:
G24 = постоянный ток 24 В
W230 = переменный ток 230 В 50/60 Гц
Возврат золотника в управляющем клапане с 2 положениями контакта и 2 электромагнитами возможно только для золотника A, B, C, D, K, Z и гидравлического возврата золотника в главном клапане:
без обознач. = с пружинным возвратом
O = без пружинного возврата
OF = без пружинного возврата с пазом для упора

Управляющий клапан:
6E = распределитель с повышенными параметрами (R-RS 23178)
Серия 7X = 72-79 - типоразмер 16
Тип золотника (см. гидросхемы ниже):
A
B
C
D
Y
E
F
T
H
J
Q
L
M
P
R
V
W
U
G
S
Возврат золотника в главном клапане:
без обознач. = при помощи пружин
H = гидравлический

Типоразмер (условный проход) 16

Гидрораспределитель четырёхходовой с электрогидравлическим управлением
(рабочее давление 4WEH - до 280 бар, H-4WEH - до 350 бар)

Примечание: В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов. Эффективная фильтрация предотвращает возникновение неисправностей и одновременно повышает срок службы компонентов.



Характеристики

Максимальное рабочее давление:

Отверстия: P-A-B
Отверстие: T
Отверстие: Y



бар
4WEH H-4WEH

280
250
210(=)
160(~)

350
250
210(=)
160(~)
Максимальный расход л/мин до 1100
Рабочая жидкость Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры)
Диапазон температур рабочей жидкости ºС -30 ... +80
Температура окружающей среды ºС -30 ... +50
Диапазон вязкостей жидкости мм²/с 2,8 ... 500
Допустимая степень загрязнения жидкости Класс 20/18/15
по ISO 4406
Время выдерживания в переключенном состоянии длительное
Максимальное давление управления бар 250
Защитное покрытие (корпус распределителя) - лакировка, макс. толщина слоя мкм 100
Масса с одним электромагнитом кг 8,5
Масса с двумя электромагнитами кг 8,9
Положение при монтаже Произвольное; горизонтальное для клапанов с гидравлическим возвратом золотника „H“ и символами A, B, C, D, K, Z, Y

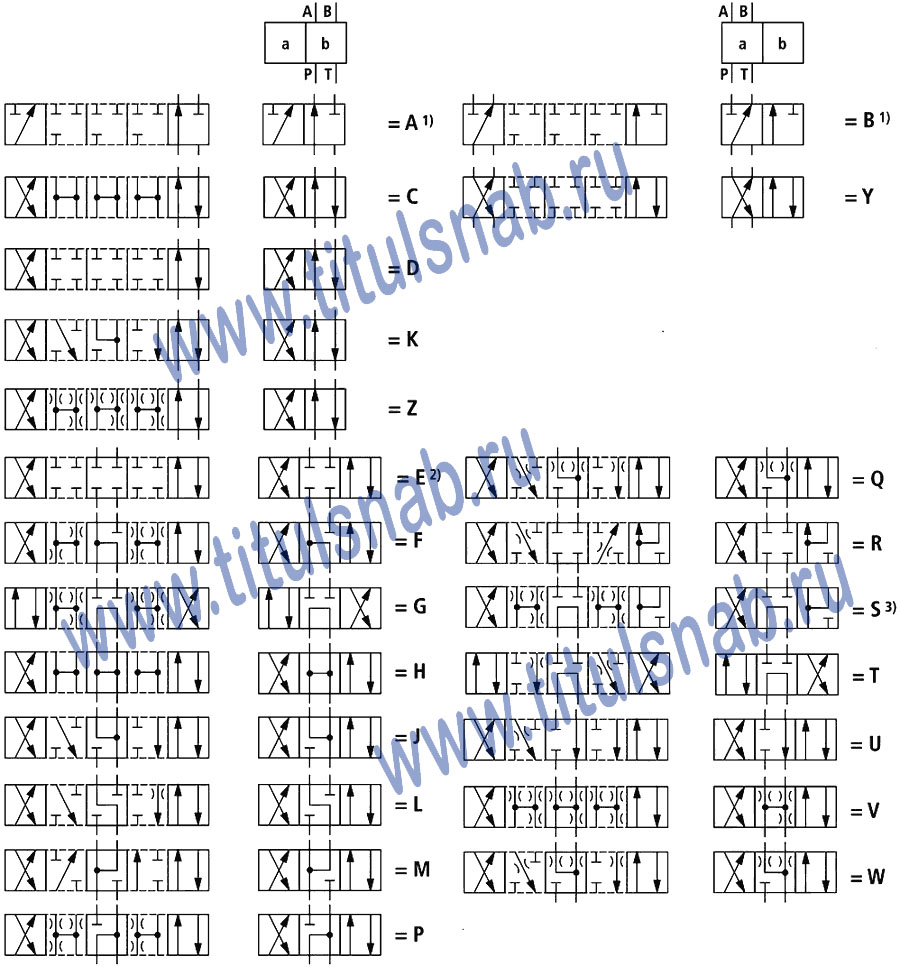

Гидравлические схемы (конфигурации) распределителей Rexroth 4WEH16 серии 7X

Гидросхемы гидрораспределителей Rexroth 4WEH 16 E7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 G7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 J7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 M7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 H7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 A7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 B7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 C7X/6EG24(W230)N9(E,ET,T)K4
Примечания:
1) Только для типоразмеров 10 и 25 (4WE.Н 22.) при рабочем давлении, превышающем давление в баке, необходимо использовать порт Т для отвода утечек!
2) Символ Е со стороной управления "а" - код заказа ...ЕА...
3) Золотник S используется только для типоразмера 16

Предпочтительные типы гидрораспределителей Rexroth 4WE16...7X/6EG24(W230)... для подбора аналогов

Гидрораспределитель 4WEH 16 A7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 A7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 B7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 B7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 C7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 C7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 D7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 D7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 Y7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 Y7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 H7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 H7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 M7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 M7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 J7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 J7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 E7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 E7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 G7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 G7X/6EW230N9(E,ET,T)K4



Приобрести аналоги гидрораспределителей Rexroth 4WEH16 можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты
