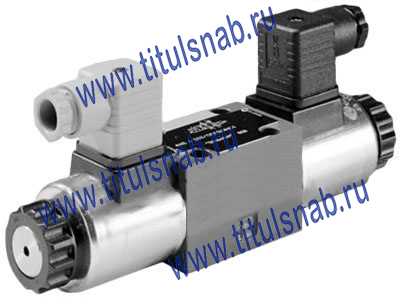

4WE6 гидрораспределители Rexroth с электромагнитным управлением, серия 6X (60-69)

Принцип действия распределителей 4WE6 шестой серии

• Гидрораспределители типа WE являются золотниковыми гидрораспределителями с электромагнитным управлением. Они служат для управления пуском, остановом и направлением объемного потока.

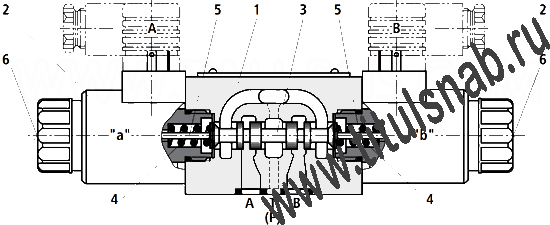

• Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).
• В отключенном состоянии золотник (3) удерживается возвратными пружинами (4) в среднем или исходном положении (за исключением импульсного золотника). Золотник (3) приводится в действие работающими в масле магнитами (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.
• Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.
• После отключения магнита (2) золотник (3) перемещается при помощи возвратных пружин (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.
• Тип WE 6 6X/O… (доступно только для условных обозначений A, C и D, см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях с 2 магнитами без фиксатора. Определенного положения золотника в обесточенном состоянии не существует (бистабильный распределитель).
• Тип WE 6 6X/OF… (импульсный золотник, только для условных обозначений A, C и D см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях, с 2 магнитами и с фиксатором. Благодаря этому обеспечивается фиксация обоих положений золотника и постоянное возбуждение магнита больше не требуется.

Монтажная поверхность распределителей 4WE6

Структура условного обозначения

4WE

6

Е

6X/

*

E

G24

N9 K4

Ручное дублирование: N9 = со скрытым ручным дублированием (стандарт) N = с ручным дублированием без обознач. = без ручного дублирования Наличие электроразъёма: K4 = без электроразъёма (стандарт)

Напряжение питания: G24 = постоянный ток 24 В W230 = переменный ток 230 В 50/60 Гц W110 = Переменный ток 120 В или 110 В 50/60 Гц

E = Мокрый магнит повышенной мощности (работающий в масле) со съемной катушкой

Тип возврата золотника: без обознач. = с пружинным возвратом O = без пружинного возврата OF = без пружинного возврата с фиксатором

Серия 6X: от 60 до 69 неизменные установочные и присоединительные размеры

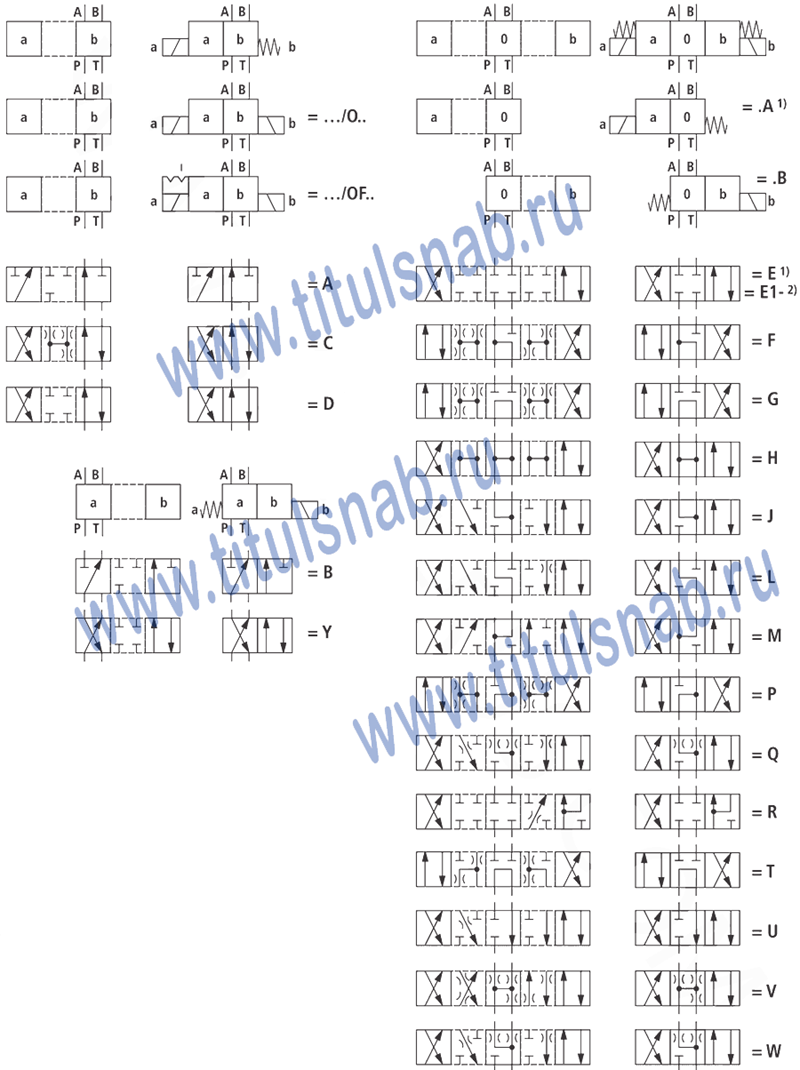

Тип золотника (см. гидросхемы ниже): A B C D Y E F T H J Q L M P R V W U G

Типоразмер (условный проход) 6

Четырёхлинейный гидрораспределитель с работающими в масле электромагнитами постоянного или переменного тока

Характеристики
