DS3 гидрораспределитель с электромагнитным управлением, серия 10

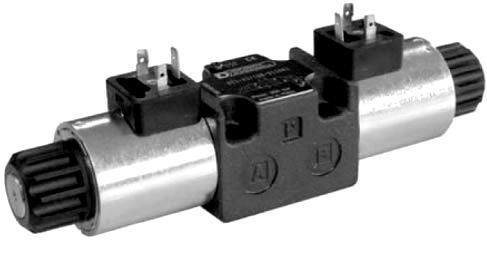

Распределитель DS3-S1/10N-D24-K1Распределитель DS3-S1/10N-D24-K1 | Гидрораспределитель Duplomatic

Принцип действия распределителей DS3

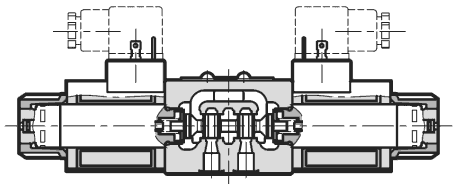

Устройство распределителей Duplomatic | Устройство гидрораспределителей DS3-TA/10N-D24, DS3-TB/10N-D24, DS3-S4/10N-A110 и др.
  • Распределитель с монтажной поверхностью в соответствии со стандартами ISO 4401 (CETOP RP121H).

  • Корпус клапана сделан из высокопрочного литого чугуна с широкими внутренними проходами для уменьшения падения давления потока. Используются маслонаполненные электромагниты со сменными катушками Электромагниты (соленоиды, катушки) C22S3, C20.S63).

  • Клапан поставляется в 3-х или 4-х линейном исполнении с 2 или 3 положениями и с несколькими взаимозаменяемыми золотниками с различными положениями каналов.

  • Клапан может поставляться с электромагнитами, рассчитанными либо на постоянный, либо на переменный ток. Питание электромагнитов, рассчитанных на постоянный ток, также может осуществляться и от переменного тока, путём использования электроразъёмов со встроенным выпрямительным мостом (см. параграф 7.2).

  • Направляющие распределительные клапаны DS3 с электромагнитами, рассчитанными на питание постоянным током, также могут поставляться с электроразъемами DUAL DIN 43650.

  • Направляющие распределительные клапаны DS3 с электромагнитами, рассчитанными на питание постоянным током, также могут поставляться в конфигурациях для мягкого пуска (см.пар.14),а также с ручным управлением осуществляемым рычагом.

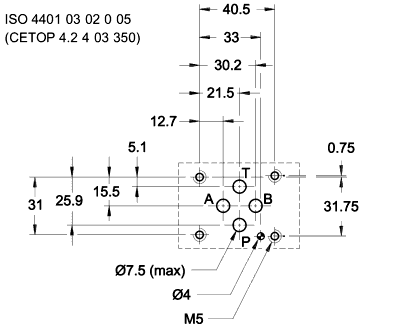

Монтажная поверхность распределителей DS3Монтажная поверхность (установочные размеры) гидрораспределителей DS3-SA 2/10N-A110, DS3-TB/10N-D24, DS3-S7(S8)/10N-A110 и др.

Идентификационный код гидрораспределителей DS3-...

Структура условного обозначения

DS - 3 - TA - 10 - N - D24 - K1 - *

Ручное дублирование:
пропустить для дублирования встроенного в трубку электромагнита (стандарт)
CM = защитный резиновый колпачок ручного дублирования
CH = рычаг ручного дублирования (только для постоянного тока)
CP = кнопка ручного дублирования (только для постоянного тока)
CPK = кнопка ручного дублирования с фиксатором (только для постоянного тока)
Электрическое соединение катушки:
K1= вилка электроразъёма DIN 43650 (стандартный вариант)
K7= вилка электроразъёма DEUTSCH DT04 2P (поставляется только с катушками D12 и D24)
K12= вилка электроразъёма M12
Катушки с разъемом K1 и электроразъемы DUAL DIN 43650 поставляются вместе
Напряжение питания катушек:
Питание постоянным током
D00 = клапан без катушек (см. ПРИМ.)
D12 = 12 В
D24 = 24 В
D28 = 28 В
D48 = 48 В
D110 = 110 В
D220 = 220 В
  Питание переменным током
A00 = клапан без катушек (см. ПРИМ.)
A24 = 24 В - 50 Гц
A48 = 48 В - 50 Гц
A110 = 110 В - 50 Гц / 120 В - 60Гц
A230 = 230 В - 50 Hz
F110 = 110 В - 60 Гц
F220 = 220 В - 60 Гц
Уплотнения:
N = Уплотнения NBR для минеральных масел (стандартный вариант)
V = Уплотнения FPM для специальных жидкостей
Серия: (габаритные и монтажные размеры не изменяются от 10 до 19)
Тип золотника (см. параграф 3):
S*
SA*
SB*
RSA*
RSB*
TA
TB
TA*
TB*
RK

Размер в соответствии со стандартом CETOP 03

Распределитель с электромагнитным управлением


Характеристики

Максимальное рабочее давление:

Отверстия: P-A-B
Отверстие: T



бар
Пост. ток Перем. ток
350
210
350
160
Максимальный расход л/мин 100 90
Падение давления Δp-Q см.пар. 4
Эксплуатационные ограничения см.пар. 6
Электрические ограничения см.пар. 7
Электрические разъемы см.пар. 14
Диапазон температур окружающей среды ºС -20 ... +50
Диапазон температур рабочей жидкости ºС -20 ... +80
Диапазон вязкостей жидкости сСт 10 ... 400
Рекомендуемая вязкость сСт 25
Допустимая степень загрязнения жидкости класс 20/18/15 по
ISO 4406:1999
Масса с одним электромагнитом кг 1,5 1,35
Масса с двумя электромагнитами кг 2,0 1,8




Гидравлические жидкости

Используйте гидравлические жидкости на основе минеральных масел типа HL или HМ в соответствии со стандартом ISO 6743/4. Для этих жидкостей используйте уплотнения NBR (код N). Для жидкостей типа HFD-R (фосфатных эфиров) используйте уплотнения FPМ (код V). По поводу использования других типов жидкостей, таких, как HFA, HFB, HFC, проконсультируйтесь в нашем отделе технической поддержки.
Использование жидкостей при температурах свыше 80
C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок. Жидкость должна сохранять свои физические и химические свойства.

Перечень поставляемых распределителей DS3-
ПРИМЕЧАНИЕ: Гайки фиксации катушек и уплотнительные кольца (OR) поставляются вместе с клапанами
ПРИМЕЧАНИЕ 1: Направляющий электромагнитный клапан DS3 может поставляться с нестандартным защитным покрытие корпуса для функционирования в агрессивной рабочей среде. По поводу выбора одного из видов этого покрытия проконсультируйтесь в нашем отделе технической поддержки.

Гидравлические схемы (конфигурации) распределителей DS3-...

Тип S*:
2 электромагнита
3 положения с пружинным центрированием
  Гидросхема DS3-S*/10N-D24-K1 Распределитель
(катушка)
S1 Гидросхема DS3-S1/10N-D24-K1 DS3-S1/10N-D24-K1
(C22S3-D24-K1/11)
S2 Гидросхема DS3-S2/10N-A110-K1 DS3-S2/10N-A110-K1
(C20.6S3-A110-K1/10)
S3 Гидросхема DS3-S3/10N-A230-K1 DS3-S3/10N-A230-K1
(C20.6S3-A230-K1/10)
S4 Гидросхема DS3-S4/10N-D24-K1 DS3-S4/10N-D24-K1
(C22S3-D24-K1/11)
S5 Гидросхема DS3-S5/10N-A110-K12 DS3-S5/10N-A110-K12
(C20.6S3-A110-K12/10)
S6 Гидросхема DS3-S6/10N-A230-K1 DS3-S6/10N-A230-K1
(C20.6S3-A230-K1/10)
S7 Гидросхема DS3-S7/10N-A00 DS3-S7/10N-A00
(под электромагниты AC)
S8 Гидросхема DS3-S8/10N-D24-K7 DS3-S8/10N-D24-K7
(C22S3-D24-K7/11)
S9 Гидросхема DS3-S9/10N-A110-K1 DS3-S9/10N-A110-K1
(C20.6S3-A110-K1/10)
S10 Гидросхема DS3-S10/10N-A230-K1 DS3-S10/10N-A230-K1
(C20.6S3-A230-K1/10)
S11 Гидросхема DS3-S11/10N-D24-K1 DS3-S11/10N-D24-K1
(C22S3-D24-K1/11)
S12 Гидросхема DS3-S12/10N-A24-K1 DS3-S12/10N-A24-K1
(C20.6S3-A24-K1/10)
S17 Гидросхема DS3-S17/10N-D24-K1 DS3-S17/10N-D24-K1
(C22S3-D24-K1/11)
S18 Гидросхема DS3-S18/10N-A110-K1 DS3-S18/10N-A110-K1
(C20.6S3-A110-K1/10)
S19 Гидросхема DS3-S19/10N-A230-K12 DS3-S19/10N-A230-K12
(C20.6S3-A230-K12/10)
S20 Гидросхема DS3-S20/10N-A110-K1 DS3-S20/10N-A110-K1
(C20.6S3-A110-K1/10)
S21 Гидросхема DS3-S21/10N-F220-K1 DS3-S21/10N-F220-K1
(C20.6S3-F220-K1/10)
S22 Гидросхема DS3-S22/10N-D00 DS3-S22/10N-D00
(под электромагнит DC)
S23 Гидросхема DS3-S23/10N-D24-K1 DS3-S23/10N-D24-K1
(C22S3-D24-K1/11)
S26 Гидросхема DS3-S26/10N-A00 DS3-S26/10N-A00
(под электромагниты AC)
S27 Гидросхема DS3-S27/10N-A230-K1 DS3-S27/10N-A230-K1
(C20.6S3-A230-K1/10)
S28 Гидросхема DS3-S28/10N-D24-K7 DS3-S28/10N-D24-K7
(C22S3-D24-K7/11)
S29 Гидросхема DS3-S29/10N-D00 DS3-S29/10N-D00
(под электромагниты DC)



Тип RK:
2 электромагнита
2 положения (центральное + внешнее)
с пружинным центрированием
  Гидросхема распределителя DS3-RK* Распределитель
RK1 Гидросхема распределителя DS3-RK1/10N-D24-K1 DS3-RK1/10N-D24-K1
RK2 Гидросхема распределителя DS3-RK2/10N-D24-K1 DS3-RK2/10N-A110-K1
RK3 Гидросхема распределителя DS3-RK3/10N-D24-K1 DS3-RK3/10N-A230-K1
RK4 Гидросхема распределителя DS3-RK4/10N-D24-K1 DS3-RK4/10N-D24-K1
Тип SA*:
1 электромагнит со стороны A
2 положения (центральное + внешнее)
с пружинным центрированием
  Гидросхема DS3-SA* Распределитель
(катушка)
SA1 Гидросхема DS3-SA1/10N-D24-K1 DS3-SA1/10N-D24-K1
(C22S3-D24-K1/11)
SA2 Гидросхема DS3-SA2/10N-A110-K1 DS3-SA2/10N-A110-K1
(C20.6S3-A110-K1/10)
SA3 Гидросхема DS3-SA3/10N-A230-K1 DS3-SA3/10N-A230-K1
(C20.6S3-A230-K1/10)
SA4 Гидросхема DS3-SA4/10N-D24-K1 DS3-SA4/10N-D24-K1
(C22S3-D24-K1/11)



Тип RSA*:
1 электромагнит со стороны A
2 положения (центральное + внешнее)
с пружинным центрированием
  Гидросхема DS3-RSA* Распределитель
(катушка)
RSA1 Гидросхема DS3-RSA1/10N-D24-K1 DS3-RSA1/10N-D24-K1
(C22S3-D24-K1/11)
RSA2 Гидросхема DS3-RSA2/10N-A00 DS3-RSA2/10N-A00
(под электромагнит AC)
RSA3 Гидросхема DS3-RSA3/10N-D00 DS3-RSA3/10N-D00
(под электромагнит DC)
RSA4 Гидросхема DS3-RSA4/10N-D24-K1 DS3-RSA4/10N-D24-K1
(C22S3-D24-K1/11)



Тип TA:
1 электромагнит со стороны A
2 положения (центральное + внешнее)
с пружинным центрированием
  Гидросхема Распределитель
(катушка)
TA Гидросхема DS3-TA/10N-D24-K1 DS3-TA/10N-D24-K1
(C22S3-D24-K1/11)
TA02 Гидросхема DS3-TA02/10N-A110-K1 DS3-TA02/10N-A110-K1
(C20.6S3-A110-K1/10)
TA23 Гидросхема DS3-TA23/10N-A230-K1 DS3-TA23/10N-A230-K1
(C20.6S3-A230-K1/10)



Тип TA*:
1 электромагнит со стороны A
2 положения c возвратной пружиной
TA30 Гидросхема DS3-TA30/10N-A110-K1 DS3-TA30/10N-A110-K1
(с электромагнитом
C20.6S3-A110-K1/10)
TA33 Гидросхема DS3-TA33/10N-D24-K1 DS3-TA33/10N-D24-K1
(с электромагнитом
C22S3-D24-K1/11)



Тип SB*:
1 электромагнит со стороны B
2 положения (центральное + внешнее)
с пружинным центрированием
  Гидросхема DS3-SB* Распределитель
(катушка)
SB1 Гидросхема DS3-SB1/10N-D24-K1 DS3-SB1/10N-D24-K1
(C22S3-D24-K1/11)
SB2 Гидросхема DS3-SB2/10N-A110-K1 DS3-SB2/10N-A110-K1
(C20.6S3-A110-K1/10)
SB3 Гидросхема DS3-SB3/10N-A230-K1 DS3-SB3/10N-A230-K1
(C20.6S3-A230-K1/10)
SB4 Гидросхема DS3-SB4/10N-D24-K1 DS3-SB4/10N-D24-K1
(C22S3-D24-K1/11)



Тип RSB*:
1 электромагнит со стороны B
2 положения (центральное + внешнее)
с пружинным центрированием
  Гидросхема DS3-RSB* Распределитель
(катушка)
RSB1 Гидросхема DS3-RSB1/10N-D24-K1 DS3-RSB1/10N-D24-K1
(C22S3-D24-K1/11)
RSB2 Гидросхема DS3-RSB2/10N-F220-K1 DS3-RSB2/10N-F220-K1
(C20.6S3-F220-K1/10)
RSB3 Гидросхема DS3-RSB3/10N-A110-K1 DS3-RSB3/10N-A110-K1
(C20.6S3-A110-K1/10)
RSB4 Гидросхема DS3-RSB4/10N-D00 DS3-RSB4/10N-D00
(под электромагнит DC)



Тип TB:
1 электромагнит со стороны B
2 положения (центральное + внешнее)
с пружинным центрированием
  Гидросхема DS3-TB Распределитель
(катушка)
TB Гидросхема DS3-TB/10N-D24-K1 DS3-TB/10N-D24-K1
(C22S3-D24-K1/11)
TB02 Гидросхема DS3-TB02/10N-A110-K1 DS3-TB02/10N-A110-K1
(C20.6S3-A110-K1/10)
TB23 Гидросхема DS3-TB23/10N-A230-K1 DS3-TB23/10N-A230-K1
(C20.6S3-A230-K1/10)



Тип TB*:
1 электромагнит со стороны B
2 положения c возвратной пружиной
TB30 Гидросхема DS3-TB30/10N-A110-K1 DS3-TB30/10N-A110-K1
(с электромагнитом
C20.6S3-A110-K1/10)
TB33 Гидросхема DS3-TB33/10N-D24-K1 DS3-TB33/10N-D24-K1
(с электромагнитом
C22S3-D24-K1/11)



Помимо типов, показанных на схемах, которые являются наиболее часто используемыми, могут поставляться и другие специальные версии: обратитесь в наш отдел технической поддержки для выяснения их идентификации, пригодности и рабочих диапазонов.
