Гидрораспределители золотниковые типа Р502, Р503 (ТУ2-053-1526-80)

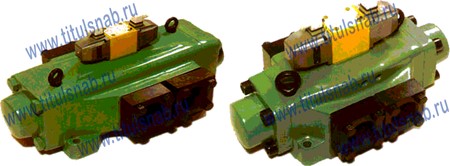

Распределители, гидрораспределители Р503, Р502, Р503АЛ64...

Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10
до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм. Разрешается эксплуатация
при температуре окружающей среды от -40 до +50°С.


Габаритные и присоединительные размеры распределителей Ду=50мм

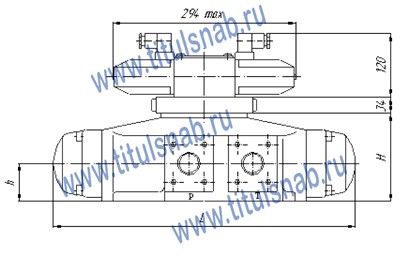

Гидрораспределитель с электрогидравлическим управлением
Распределители, гидрораспределители Р503, Р502, Р503АЛ64...

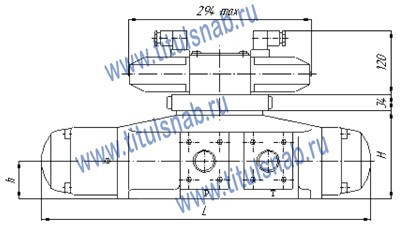

Гидрораспределитель с гидроцентрированием
Распределители, гидрораспределители Р503, Р502, Р503АЛ64...

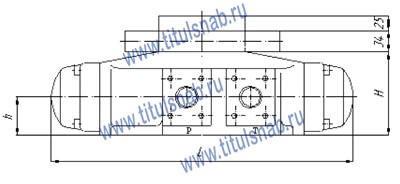

Гидрораспределитель с гидроуправлением
Распределители, гидрораспределители Р503, Р502, Р503АЛ64...



Обозначение L, мм h, мм H,мм
Р503-АЛ*… 536 95 196
Р503-АЕ*…
Р503-Б*… 586



Технические характеристики распределителей Р502, Р503

Параметры Гидрораспределитель
Р502 Р503
Условный проход, мм 50
Давление на входе, МПа.:
- номинальное
- максимальное
- минимальное

20
21
0,5

32
35
0,5
Максимально допустимое давление на сливе, МПа:
- для гидрораспределителей с независимым сливом из вспомогательного гидрораспределителя (пилота)
- из вспомогательного гидрораспределителя, у которого слив управления объединен с основным сливом

20,0
7,0

32,0
7,0
Давление управления, МПа:
а) максимальное
б) минимальное для:
- с пружинным центрированием золотника
- с гидравлическим центрированием золотника

20

1
2
Расход рабочей жидкости, л/мин.:
- номинальный
- максимальный

800
1250
Объем камеры управления, см³ (пред.откл.±10%) для:
а) с пружинным возвратом золотника:
- двухпозиционных
- трехпозиционных
а) с гидравлическим возвратом золотника:
- из позиции «О» в позицию «а»
- из позиции «О» в позицию «в»


101
50,7

50,7
28,2
Максимальная продолжительность включения при номинальных значениях давления и расхода, мин.:
- с пружинным центрированием золотника
- с гидравлическим центрированием золотника

3
60
Внутренняя герметичность (максимальные внутренние утечки на каждой линии в зависимости от схемы распределения потока), см³/мин.:
- для схемы 64
- для остальных схем


1820
1130


3200
1810
Время срабатывания при номинальных значениях давления и расхода, с, не более:
- максимальное (с закрытым дросселем)
- минимальное (при открытом дросселе):
- при 15 МПа
- при 5 МПа
- при 1 МПа

3

0,2
0,6
0,9
Масса (без рабочей жидкости), кг, не более:
- с электрогидравлическим управлением
- с гидравлическим управлением

94
88

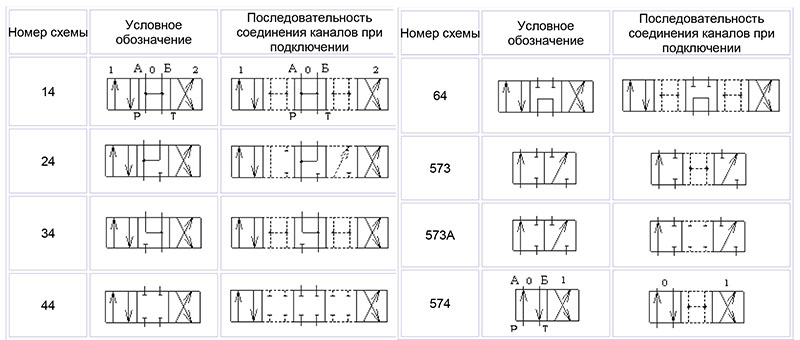

Схемы распределения рабочей жидкости для распределителей Ду=50мм

Распределители, гидрораспределители Р503, Р502, Р503АЛ64...

Примечание:
Применяется следующая индексация присоединений:
А и В – цилиндры;
Р – подвод;
Т – слив;
0; 1; 2 – позиции золотника
