Гидрораспределители золотниковые
РГС4-6/3СЕ..., РГС4-10/3CE... (Ду=6 и 10 мм)

Гидрораспределители РГС4-6(10)/3СЕ.64.Г24(В110,В220), РГС4-6(10)/3СЕ.44.Г24(В110,В220), РГС4-6(10)/3СЕ.34.Г24(В110,В220), РГС4-6(10)/3СЕ.574А.Г24(В110,В220)

Гидрораспределители (клапаны) РГС4-6(10)/3СЕ... предназначены для электрического управления направлением потока рабочей жидкости исполнительных органов гидропривода. Область применения - гидроприводы мобильной техники, станков, прессов и другого промышленного гидрофицированного оборудования

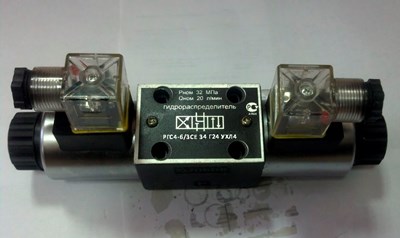

Гидрораспределители РГС4-6(10)/3СЕ...
по техническим характеристикам и присоединительным размерам являются аналогами гидрораспределителей ВЕ6..., ВЕ10....
При воздействии управляющего усилия на золотник гидрораспределителя РГС4-6(10)/3СЕ...происходит его перемещение из нейтральной позиции и коммутация гидролиний в соответствии со схемой аппарата. При отсутствии управляющего усилия золотник возвращается в исходное положение пружинами.

Структура условного обозначения

РГС4 - 6/3   С   Е   574   А   Е   В220

Управляющее напряжение:
Г24 = 24 В постоянного тока
В110= 110 В переменного тока
В220= 220 В переменного тока
Исполнение по функциональным признакам (для двухпозиционных гидрораспределителей):
без индекса = электромагнит со стороны гидролинии А
Е= электромагнит со ст ороны гидролинии В
Исполнение по конструктивно-функциональным признакам:
без индекса = с повышенными расходными характеристиками
А = с повышенной внутренней герметичностью

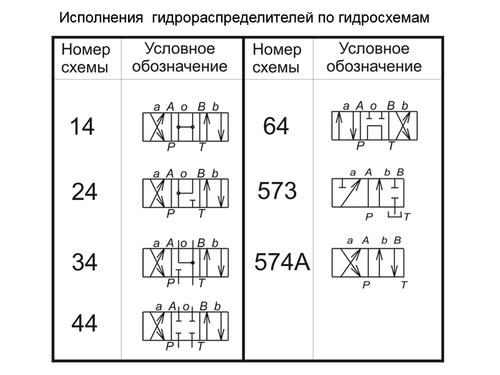

574 = номер гидросхемы см. таблицу слева
Исполнение по типу управления:
Е = электрическое
С = стыковой монтаж
Исполнение по типоразмеру:
6/3 = условный проход 6 мм, номин. давление на входе 32 МПа
10/3 = условный проход 10 мм, номин. давление на входе 32 МПа
РГС4 = гидрораспределитель



Параметры гидрораспределителей
РГС4-6/3СЕ..., РГС4-10/3CE...

Наименование параметра Величина параметра
РГС4-6/3СЕ РГС4-10/3СЕ
1. Условный проход, мм 6 10
2. Давление на входе, МПа:
- номинальное
- максимальное
32
35
3. Максимально допустимое давление на сливе, МПа 16
4. Расход рабочей жидкости, л/мин:
- номинальный
для схем 14, 54, 64, 64А, 573, 573Е
для остальных схем
- максимальный
для схем 14, 54, 64, 64А, 573, 573Е
для остальных схем
12,5
16

20
32
25
40

40
63
5. Внутренняя герметичность (максимальные внутренние утечки), по каждой гидролинии, см3/мин, не более:
- при номинальном давлении на входе для схем 14, 54, 64, 574
- для остальных схем
при давлении на входе 20 МПа
180
130
250
190
6. Продолжительность включения, мин, не более 10
7. Максимальное число срабатываний в час:
- с электромагнитами постоянного тока
- с электромагнитами переменного тока
15000
7200
8500
4600

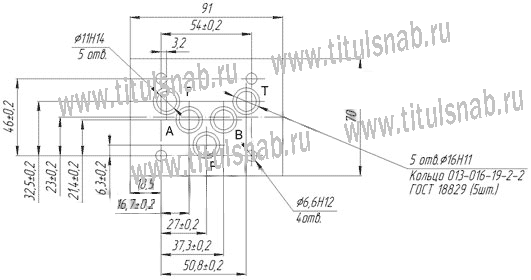

Присоединительные размеры стыковой плоскости РГС4-6/3СЕ..., РГС4-10/3CE...

Предпочтительные типы гидрораспределителей
РГС4-6/3СЕ..., РГС4-10/3CE... для подбора аналогов

Гидрораспределитель РГС4-6/3СЕ.14.Г24 Гидрораспределитель РГС4-6/3СЕ.14.В110(В220)
Гидрораспределитель РГС4-6/3СЕ.24.Г24 Гидрораспределитель РГС4-6/3СЕ.24.В110(В220)
Гидрораспределитель РГС4-6/3СЕ.34.Г24 Гидрораспределитель РГС4-6/3СЕ.34.В110(В220)
Гидрораспределитель РГС4-6/3СЕ.44.Г24 Гидрораспределитель РГС4-6/3СЕ.44.В110(В220)
Гидрораспределитель РГС4-6/3СЕ.64.Г24 Гидрораспределитель РГС4-6/3СЕ.64.В110(В220)
Гидрораспределитель РГС4-6/3СЕ.573.Г24 Гидрораспределитель РГС4-6/3СЕ.573.В110(В220)
Гидрораспределитель РГС4-6/3СЕ.574.Г24 Гидрораспределитель РГС4-6/3СЕ.574.В110(В220)
Гидрораспределитель РГС4-6/3СЕ.573Е.Г24 Гидрораспределитель РГС4-6/3СЕ.573Е.В110(В220)
Гидрораспределитель РГС4-6/3СЕ.574Е.Г24 Гидрораспределитель РГС4-6/3СЕ.574Е.В110(В220)
Гидрораспределитель РГС4-6/3СЕ.574А.Г24 Гидрораспределитель РГС4-6/3СЕ.574А.В110(В220)
Гидрораспределитель РГС4-10/3СЕ.14.Г24 Гидрораспределитель РГС4-10/3СЕ.14.В110(В220)
Гидрораспределитель РГС4-10/3СЕ.24.Г24 Гидрораспределитель РГС4-10/3СЕ.24.В110(В220)
Гидрораспределитель РГС4-10/3СЕ.34.Г24 Гидрораспределитель РГС4-10/3СЕ.34.В110(В220)
Гидрораспределитель РГС4-10/3СЕ.44.Г24 Гидрораспределитель РГС4-10/3СЕ.44.В110(В220)
Гидрораспределитель РГС4-10/3СЕ.64.Г24 Гидрораспределитель РГС4-10/3СЕ.64.В110(В220)
Гидрораспределитель РГС4-10/3СЕ.573.Г24 Гидрораспределитель РГС4-10/3СЕ.573.В110(В220)
Гидрораспределитель РГС4-10/3СЕ.574.Г24 Гидрораспределитель РГС4-10/3СЕ.574.В110(В220)
Гидрораспределитель РГС4-10/3СЕ.573Е.Г24 Гидрораспределитель РГС4-10/3СЕ.573Е.В110(В220)
Гидрораспределитель РГС4-10/3СЕ.574Е.Г24 Гидрораспределитель РГС4-10/3СЕ.574Е.В110(В220)
Гидрораспределитель РГС4-10/3СЕ.574А.Г24 Гидрораспределитель РГС4-10/3СЕ.574А.В110(В220)



Сделать заказ распределителей типа РГС.../3 Вы можете у наших менеджеров Контакты
