Гидрораспределители ВЕ10 с односторонним электромагнитным управлением

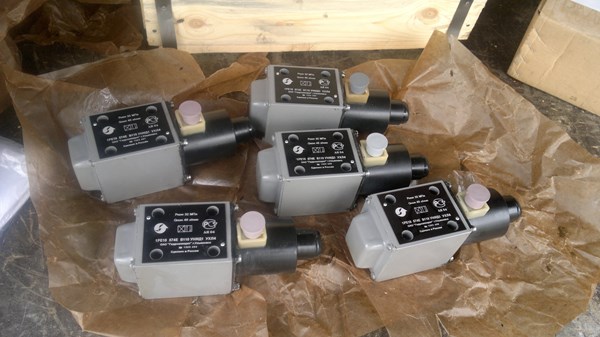

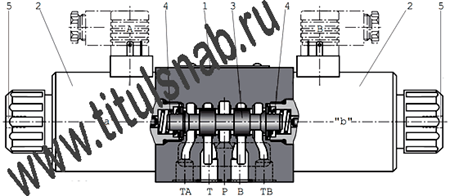

Принцип действия распределителей ВЕ10 (с одним электромагнитом:  катушка либо со стороны канала А, либо со стороны канала В)   Гидрораспределители ВЕ10 574 Г24 (В110, В220), ВЕ10 574А Г24 (В110, В220), ВЕ10 574Е Г24 (В110, В220), ВЕ10 573 Г24 (В110, В220), ВЕ10 573Е Г24 (В110, В220) с условным проходом 10 мм являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой).   Магнит у одномагнитных гидрораспределителей ВЕ10 расположен либо со стороны канала А (гидросхемы 573, 574, 574А), либо (как на фото слева) со стороны канала В (гидросхемы 573Е, 574Е).   Переключаемые одним электромагнитом золотниковые гидрораспределители ВЕ10 с пружинным возвратом управляют пуском, остановкой и направлением движения потока жидкости.   Основными элементами распределителя ВЕ10 являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4).   При отсутствии управляющего сигнала золотник (3) удерживается пружиной (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2).   Условием надежного срабатывания магнита является заполнение его полостей маслом.   Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Тили Р-В и А-Т.   При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение.

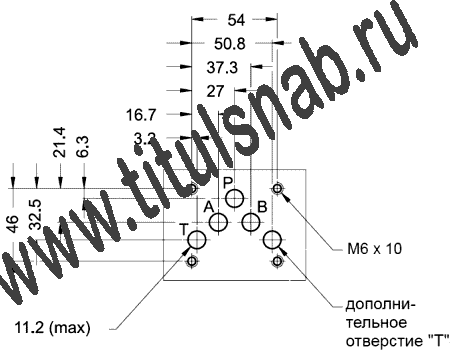

Монтажная поверхность распределителей ВЕ10

Идентификационный код и параметры гидрораспределителей ВЕ10

Структура условного обозначения ВЕ   10   574А   Г24   НМ           НМ = тип управляющей катушки "мокрая", работает в масле Управляющее напряжение электромагнита: Г24 = 24 вольта постоянного тока В110 = 110 вольт переменного тока В220 = 220 вольт переменного тока Гидравлическая схема золотника: 574А = электромагнит со стороны канала А, в переходном состоянии золотника все каналы перекрыты: 574 = электромагнит со стороны канала А, в переходном состоянии золотника каналы перепускают рабочую жидкость: 573 = электромагнит со стороны канала А: 574Е = электромагнит со стороны канала В, в переходном состоянии золотника все каналы перекрыты: 573Е = электромагнит со стороны канала В: 10 = условный проход ВЕ = тип устройства

Характеристики Максимальное рабочее давление: Отверстия: P-A-B Отверстие: T бар Пост. ток Перем. ток 315 210 315 160 Максимальный расход л/мин до 120 до 120 Рабочая жидкость Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) Диапазон температур рабочей жидкости ºС -30 ... +80 Температура окружающей среды ºС до +50 Диапазон вязкостей жидкости мм²/с 2,8 ... 500 Допустимая степень загрязнения жидкости класс 9 по NAS 1638 Время выдерживания в переключенном состоянии длительное Масса гидрораспределителя ВЕ10 с одним электромагнитом кг 4,7

Габаритные и присоединительные размеры в мм [дюймах] гидрораспределителей ВЕ10

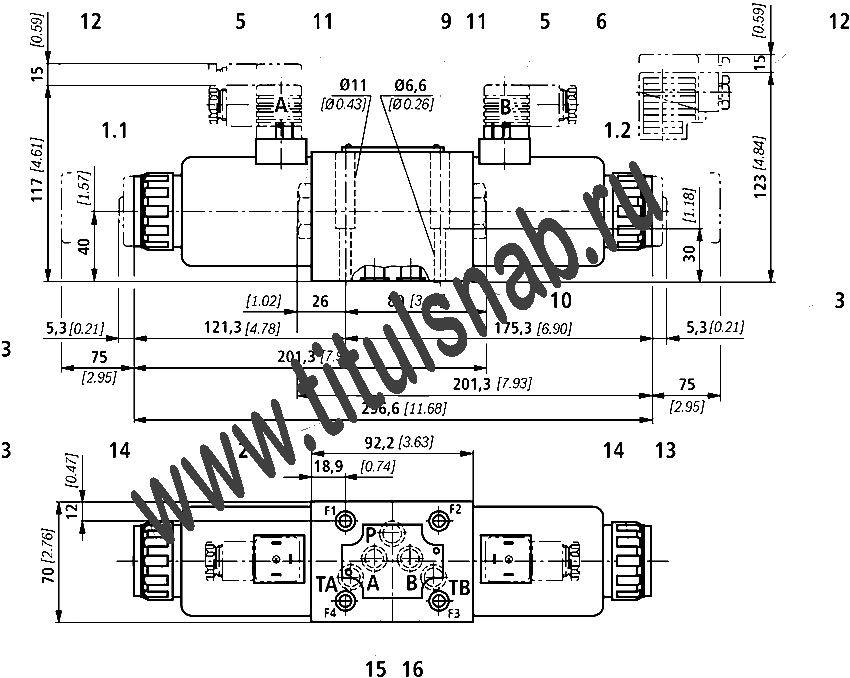

1.1 Магнит "a" 1.2 Магнит "b" 2. Размер для магнита со скрытым ручным дублированием 3. Размер для магнита с ручным дублированием 5, 6 - соединительный штекер со светодиодной индикацией (входит в комплект поставки) 9. Заводская табличка	10. Одинаковые уплотнительные кольца для каналов A, B, P, TA, TB. 11. Резьбовая заглушка для распределителей с одним магнитом 12. Пространство, необходимое для снятия соединительного штекера / углового соединительного штекера 13. Необходимое место для снятия катушки сгидрораспределителя 14. Контргайка, момент затяжки MA = 6+2 Нм	15. Положение входов согласно ISO 4401-05-04-0-05 и NFPAT3.5.1 R2-2002 D05 16. Вход TB может использоваться только в сочетании с отдельным отверстием.

Гидрораспределители ВЕ10 574А Г24, ВЕ10 574А В110, ВЕ10 574А В220

 Гидрораспределители ВЕ10 574А Г24, ВЕ10 574А В110, ВЕ10 574А В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах промышленных и мобильных машин (например, буровые машины).

Гидросхема 574А

Основные параметры гидрораспределителя ВЕ10.574А.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 574А (пунктиром на гидросхеме показано состояние каналов в момент перемещения золотника из одного положения в другое, как видно, все каналы перекрыты);
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - номинальный расход рабочей жидкости 100 л/мин;
   - максимальный расход рабочей жидкости 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 4,7 кг.

Гидрораспределители ВЕ10 574 Г24, ВЕ10 574 В110, ВЕ10 574 В220

 Гидрораспределители ВЕ10 574 Г24, ВЕ10 574 В110, ВЕ10 574 В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.

Гидросхема 574

Основные параметры гидрораспределителя ВЕ10.574.В110 (В220, Г24):
   - условный проход гидрораспределителя 10 мм;
   - схема открывания-закрывания рабочих каналов - 574 (пунктиром на гидросхеме показано состояние каналов в момент перемещения золотника из одного положения в другое, как видно, каналы сообщены, что позволяет избежать ударов в гидроцилиндрах исполнительных механизмов);
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - номинальный расход рабочей жидкости 100 л/мин;
   - максимальный расход рабочей жидкости 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 4,7 кг.

Гидрораспределители ВЕ10 573 Г24, ВЕ10 573 В110, ВЕ10 573 В220

Гидрораспределители ВЕ10 573 Г24, ВЕ10 573 В110, ВЕ10 573 В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.

Гидросхема 573

Основные параметры гидрораспределителя ВЕ10.573.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 573 (пунктиром на гидросхеме показано состояние каналов в момент перемещения золотника из одного положения в другое, как видно, все каналы перекрыты);
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - номинальный расход рабочей жидкости 100 л/мин;
   - максимальный расход рабочей жидкости 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 4,7 кг.

Гидрораспределители ВЕ10 573Е Г24, ВЕ10 573Е В110, ВЕ10 573Е В220

Гидрораспределители ВЕ10 573Е Г24, ВЕ10 573Е В110, ВЕ10 573Е В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. В комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.

Гидросхема 573Е

Основные параметры гидрораспределителя ВЕ10.573Е.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 573Е (пунктиром на гидросхеме показано состояние каналов в момент перемещения золотника из одного положения в другое, как видно, все каналы перекрыты);
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - номинальный расход рабочей жидкости 100 л/мин;
   - максимальный расход рабочей жидкости 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 4,7 кг.

Гидрораспределители ВЕ10 574Е Г24, ВЕ10 574Е В110, ВЕ10 574Е В220

Гидрораспределители ВЕ10 574Е Г24, ВЕ10 574Е В110, ВЕ10 574Е В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. В комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.

Гидросхема 574Е

Основные параметры гидрораспределителя ВЕ10.574Е.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 574Е (пунктиром на гидросхеме показано состояние каналов в момент перемещения золотника из одного положения в другое, как видно, все каналы перекрыты);
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - номинальный расход рабочей жидкости 100 л/мин;
   - максимальный расход рабочей жидкости 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса гидрораспределителя не более 4,7 кг.

     Пример обозначения гидрораспределителя:
     Гидрораспределитель ВЕ10.574А.Г24
