Гидроклапан обратный 1МКО (1МКО 10/20, 1МКО 20/20, 1МКО 32/20, 1МКО 10/32, 1МКО 20/32, 1МКО 32/32)

Гидроклапан обратный 1МКО10/20 УХЛ4, 1МКО20/20 УХЛ4, 1МКО32/20 УХЛ4, 1МКО10/32 УХЛ4, 1МКО20/32 УХЛ4, 1МКО32/32 УХЛ4

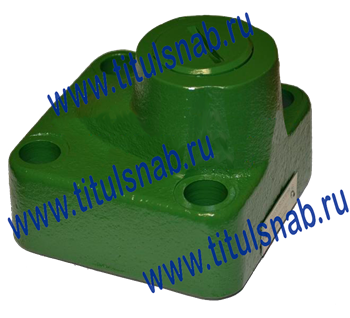

Обратный клапан 1МКО

Гидроклапан 1МКО стыкового исполнения изготавливается для обеспечения в объемных гидроприводах свободного потока рабочей жидкости в одном направлении и перекрытия потока в обратном направлении. Гидроклапаны обратные типа 1МКО работают на минеральных маслах номинальной тонкостью фильтрации не грубее 25 мкм, кинематической вязкостью от 10 до 400 мм².

Основные параметры клапанов обратных 1МКО
Наименование	Условный проход, мм	Габариты	Ном. давление на входе, МПа	Ном. расход жидкости, л/мин	Масса, кг
Гидроклапан 1МКО-10/20	10	78х65х60	20	40	1,2
Гидроклапан 1МКО-20/20	20	133х97х75	20	160	3,3
Гидроклапан 1МКО-32/20	32	127х127х102	20	400	6,4
Гидроклапан 1МКО-10/32	10	78х65х60	32	40	1,2
Гидроклапан 1МКО-20/32	20	133х97х75	32	160	3,3
Гидроклапан 1МКО-32/32	32	127х127х102	32	400	6,4

Условное обозначение клапана 1МКО

1М	КО	ХХ	/	ХХ	ХХХХ
					Климатическое исполнение и размещение по ГОСТ 15150

				Номинальное давление на входе: 20 - 20МПа, 32 - 32МПа

		Исполнение по условному проходу: 10 - 10мм, 20 - 20мм, 32 - 32мм

	Тип устройства - клапан обратный

Присоединительные размеры, принятые в международном стандарте (по СТ СЭВ и ISO 4401)

Пример условного обозначения гидроклапана обратного со стыковым присоединением с условным проходом 32 мм, с номинальным расходом жидкости 400 литров в минуту, с номинальным давлением на входе 20 МПа, с внутренними утечками не более 500 см³/мин, для районов с умеренным и холодным климатом, категория размещения 4: Гидроклапан обратный 1МКО32/20 УХЛ4.

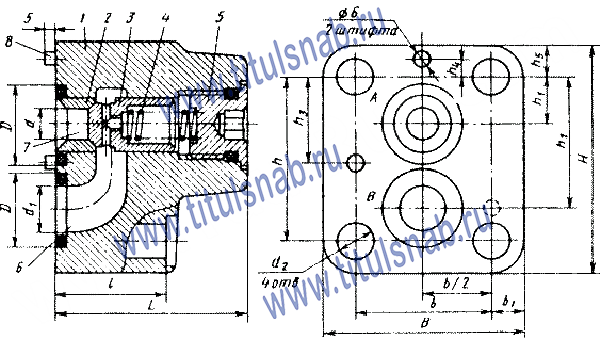

Габаритные и присоединительные размеры гидроклапанов 1МКО

Чертёж, габаритные размеры Гидроклапан обратный 1МКО10/20 УХЛ4, 1МКО20/20 УХЛ4, 1МКО32/20 УХЛ4, 1МКО10/32 УХЛ4, 1МКО20/32 УХЛ4, 1МКО32/32 УХЛ4

Типоразмер	D	d	d1	d2	L	l	B	b	b1	H	h	h1	h2	h3	h4	h5
Гидроклапаны 1МКО10/20, 1МКО10/32	22	12	14	11	60	24	65	48	8,7	78	60	12.7	48	13	-	8,5
Гидроклапаны 1МКО20/20, 1МКО20/32	32	19	22	17	75	32	97	65	16	113	81	22.3	68,3	40,5	8.5	16
Гидроклапаны 1МКО32/20, 1МКО32/32	40	26	30	21	102	43	127	92	18	127	92	20,7	72	46	9,5	17,5

ПРИМЕЧАНИЕ: для присоединения гидроклапана обратного 1МКО к гидросистеме используются присоединительные промежуточные плиты типа: 4151570072-06A, 4151570075-06A, 4151570078-06A.

Принцип работы обратного клапана 1МКО

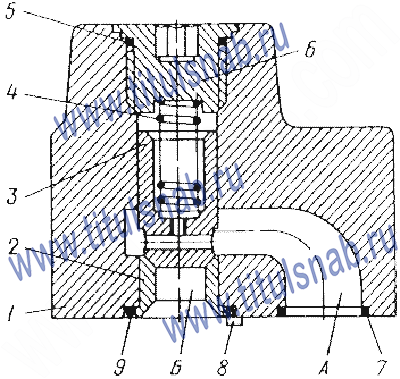

Принцип работы, устройство Гидроклапан обратный 1МКО10/20 УХЛ4, 1МКО20/20 УХЛ4, 1МКО32/20 УХЛ4, 1МКО10/32 УХЛ4, 1МКО20/32 УХЛ4, 1МКО32/32 УХЛ4

В чугунном корпусе 1 находится клапан 3, разделяющий каналы А и Б. Клапан прижат к седлу 2 пружиной 4. Направляющие отверстия клапана 3 уплотнено резиновым кольцом 5 (по ГОСТ 9833-73) и закрыто пробкой 6. Рабочая жидкость, нагнетаемая под давлением в канал Б, поднимает клапан и проходит в полость А. При изменении направления движения потока рабочей жидкости через канал А перетекает в надклапанную область и прижимает клапан к седлу, закрывая проход рабочей жидкости в канал Б.

Уплотнение стыковой поверхности клапана осуществляется резиновыми уплотнительными кольцами 7 и 9 (по ГОСТ 9833-73).

Гидроклапаны типа 1МКО устанавливают непосредственно на гидропанель или на промежуточную плиту и закрепляются винтами. При монтаже гидроклапан типа 1МКО можно располагать в горизонтальной, наклонной или вертикальной плоскостях.

Во время эксплуатации гидроклапана обратного типа 1МКО нужно следить за чистотой рабочей жидкости. Недостаточно чистая рабочая жидкость, затекая на притёртые фаски клапана и седла, вызывает нарушение герметичности гидроклапана. Перед сборкой гидроклапана типа 1МКО все его детали необходимо прoмыть и смочить маслом.

Пример обозначения: Гидроклапан 1МКО10/20 УХЛ4, 1МКО20/20 УХЛ4, 1МКО32/20 УХЛ4, 1МКО10/32 УХЛ4, 1МКО20/32 УХЛ4, 1МКО32/32 УХЛ4
