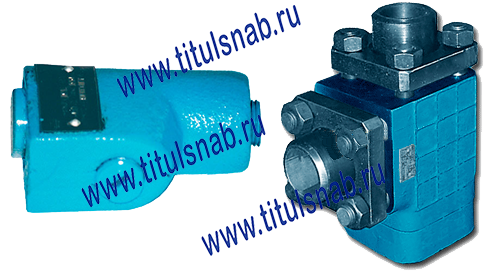

Гидроклапаны обратные Г51-31, Г51-32, Г51-33, Г51-34, Г51-35, Г51-36, Г51-37

Гидроклапаны обратные Г51-31, Г51-32, Г51-33, Г51-34, Г51-35, Г51-36, Г51-37Гидроклапаны Г51-3...

Гидроклапаны Г51-3...
предназначены для обеспечения одностороннего потока жидкости в гидросистемах станков, прессов и поддержания давления в сливных маслопроводах гидросистем. Обратные клапаны свободно пропускают поток рабочей жидкости в одном направлении; при движении в противоположном направлении клапаны запирают поток.

Обратные клапаны Г51-3..., а также Г51-2... (устаревшее обозначение) должны быть герметичными в закрытом положении и обладать минимальным гидравлическим сопротивлением в открытом положении. Гидроклапаны имеют несколько исполнений по давлению открывания в пределах 0,05-0,5 МПа; клапаны с повышенным давлением могут использоваться как подпорные. Управляемые обратные клапаны (гидрозамки) с минимальным сопротивлением пропускают прямой поток рабочей жидкости, а обратный поток возможен лишь после принудительного открытия запорного элемента с помощью гидравлически управляемого плунжера.
     Исполнения по присоединению:
     Клапан Г51-31, Г51-32, Г51-33, Г51-34, Г51-35 резьбовое присоединение.
     Клапан Г51-36, Г51-37 фланцевое присоединение.

Основные параметры клапанов обратных Г51-3... (Г51-2...)

Текущее (устаревшее) наименование Условный проход, мм Присоединение Ном. давление на входе, МПа Ном. расход жидкости, л/мин Масса, кг
Г51-31 (Г51-21) 8 К1/4" 20 16 1,2
Г51-32 (Г51-22) 10 К3/8" 20 32 1,2
Г51-33 (Г51-23) 16 К1/2" 20 63 1,6
Г51-34 (Г51-24) 20 К3/4" 20 125 1,6
Г51-35 (Г51-25) 32 К1 1/4" 20 250 5,45
Г51-36 (Г51-26) 40 фланцевое 20 500 14
Г51-37 (Г51-27) 50 фланцевое 20 800 33

Габаритные и присоединительные размеры (мм) гидроклапанов Г51-3...

Г51-3... резьбовое присоединение

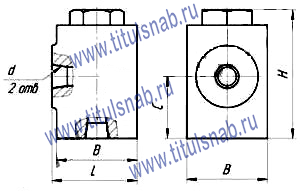

Чертёж, габаритные размеры гидроклапанов обратных Г51-31, Г51-32, Г51-33, Г51-34, Г51-35

Тип d D L H B С

Г51-3... фланцевое присоединение

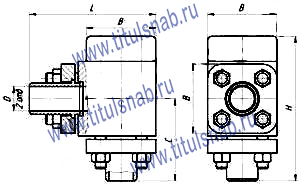

Чертёж, габаритные размеры гидроклапанов обратных Г51-36, Г51-37
Гидроклапан Г 51-31 К1/4" - 55 83 52 40
Гидроклапан Г 51-32 К3/8" - 55 83 52 40
Гидроклапан Г 51-33 К1/2" - 70 105 52 54
Гидроклапан Г 51-34 К3/4" - 70 105 52 54
Гидроклапан Г 51-35 К1 1/4" - 103 138 82 69
Гидроклапан Г 51-36 - 36 186 213 102 121
Гидроклапан Г 51-37 - 56 236 294 132 154



Конструкция клапанов обратных Г51-3...

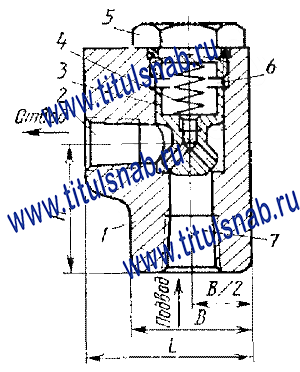

Конструкция гидроклапанов обратных Г51-31, Г51-32, Г51-33, Г51-34, Г51-35, Г51-36, Г51-37

Клапаны обратные Г51-3... и их устаревшие аналоги Г51-2... состоят из корпуса 1, к коническому седлу которого пробкой 5 через пружину 4 прижат плунжер 3. Масло, подводимое в отверстие 7, приподнимает плунжер и проходит в отводное отверстие 2. При изменении направления течения давление масла в отверстии 2 (и полости 6) вместе с пружиной 4 плотно прижимает плунжер к седлу, исключая возможность обратного потока. Основные параметры гидроклапанов обратных Г51-3... приведены втаблице.



Пример условного обозначения при заказе гидроклапана обратного с резьбовым присоединением К1/2", с условным проходом 16 мм, с номинальным расходом жидкости 63 литра в минуту, с номинальным давлением на входе 20 МПа, для работы в умеренном климате: Гидроклапан обратный Г51-33 УХЛ4
