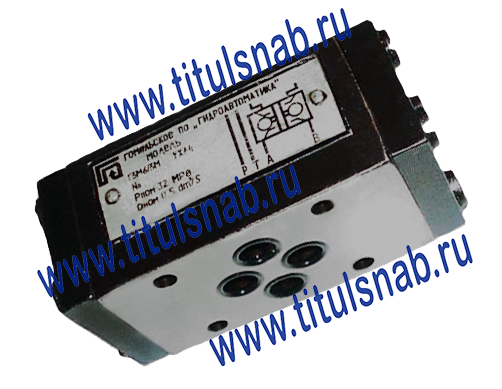

Гидрозамки модульного монтажа ГЗМ6/3М, ГЗМ10/3М, ГЗМ16/3М, ГЗМ20/3М

Гидрозамки модульного монтажа ГЗМ6/3М, ГЗМ10/3М, ГЗМ16/3М, ГЗМ20/3МГидрозамки ГЗМ-6/3М, ГЗМ-10/3М, ГЗМ-16/3М, ГЗМ-20/3М Гидрозамки ГЗМ 6/3М, ГЗМ 10/3М, ГЗМ 16/3М, ГЗМ 20/3М предназначены для свободного пропускания потока рабочей жидкости в одном направлении и запирания - в обратном направлении при отсутствии управляющего воздействия и свободного пропускания потока в обоих направлениях при наличии управляющего воздействия.

Область применения - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

Условное графическое обозначение гидрозамков ГЗМ

Графическое обозначение гидрозамков ГЗМ*/3М
Исполнение ГЗМ*/3М
Графическое обозначение гидрозамков ГЗМ*/3МА
Исполнение ГЗМ*/3МА
Графическое обозначение гидрозамков ГЗМ*/3МВ
Исполнение ГЗМ*/3МВ

Структура условного обозначения

ГЗМ   X / 3   М   Х ХХХ Х

Категория размещения
Климатическое исполнение: УХЛ или О
Конструктивное исполнение: без обозначения - без декомпрессора, 1 - с декомпрессором (только для ГЗМ-16/3М и ГЗМ-20/3М)
Способ монтажа: модульный
Номинальное давление на входе 32 МПа (320 кг/см²)
Условный проход, мм: 6, 10, 16, 20
Тип аппарата: гидрозамок

Основные характеристики гидрозамков ГЗМ

Наименование
параметра
Обозначение и условный проход
ГЗМ6/3М
ГЗМ6/3МА
ГЗМ6/3МВ
6 мм
ГЗМ10/3М
ГЗМ10/3МА
ГЗМ10/3МВ
10 мм
ГЗМ16/3М
ГЗМ16/3МА
ГЗМ16/3МВ
16 мм
ГЗМ20/3М
ГЗМ20/3МА
ГЗМ20/3МВ
20 мм
Давление на входе, МПа:
- номинальное
- максимальное

32
35
Давление открывания, МПа 0.05
Расход рабочей жидкости, л/мин:
- номинальный
- максимальный

32
80

63
100

125
180

200
240
Соотношение рабочих площадей:
- для исполнений с декомпрессором
- для исполнений без декомпрессора

4:1
-

4:1
-

13:1
1,75:1

30:1
2:1


 Устройство и принцип работы гидрозамков ГЗМ
    Гидрозамки ГЗМ6/3 (смотри рисунок ниже) и ГЗМ10/3 (ГЗМ102) запирают линии А и В при падении давления в гидросистеме; линии Р и Т (Т1 и Т2 для ГЗМ102) используются для сквозного прохода рабочей жидкости от других аппаратов.
     Гидрозамки позволяют надёжно запирать полости цилиндра как при случайно падении давления в гидроприводе, так и при остановке цилиндра в промежуточном положении.
     Взамен гидрозамков ГЗМ102 освоено производство гидрозамков ГЗМ 10/3, имеющих толщину 50 мм. Исполнение ГЗМ 10/3 аналогично по гидросхеме замку ГЗМ-102; в исполнении ГЗМ 10/3А запирается линия А с управлением от линии В; в исполнении ГЗМ 10/3В - наоборот. Основные параметры гидрозамков приведены в таблице выше.
     Гидрозамки КОХУМ-6 (производства Болгария) унифицированы по присоединительным размерам и схеме с гидрозамком ГЗМ-6/3. Они имеют длину 74 мм, толщину 39 мм, номинальное давлении 16 и 32 МПа, номинальный расход 10 л/мин.
     Гидрозамки устанавливаются между гидрорапределителем и монтажной плитой и уплотняются всборе уплотнительными кольцами круглого сечения, размещенными в цековках корпуса.

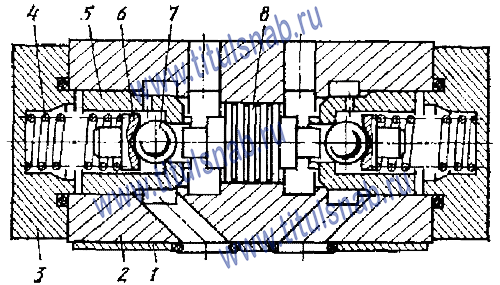

Конструкция гидрозамка ГЗМ6/3

Конструкция и принцип работы гидрозамка ГЗМ6/3      Устройство гидрозамка:

     1. Уплотнительная плита
     2. Корпус
     3. Крышка
     4. Пружина
     5. Клапан
     6. Подпятник
     7. Шарик
     8. Поршень

     Гидрозамки ГЗМ состоят из корпуса, в котором выполнены гидролинии подвода рабочей жидкости Р, отвода рабочей жидкости Т, цилиндровые гидролинии А и В и гидролинии управления Х и У (только для исполнений ГЗМ-16/3М и ГЗМ-20/3М).
     В расточках корпуса установлены поршень (толкатель) и запорные элементы, связанные с обеими цилиндровыми гидролиниями для исполнений ГЗМ-*3М или с гидролиниями А или В для исполнений, соответственно, ГЗМ-*/3МА и ГЗМ-*/3МВ.
     Для повышения соотношения рабочих площадей при использовании дифференциальных гидроцилиндров в запорных элементах гидрозамков исполненийГЗМ-16/3М и ГЗМ-20/3М могут устанавливаться вспомогательные клапаны (декомпрессоры).

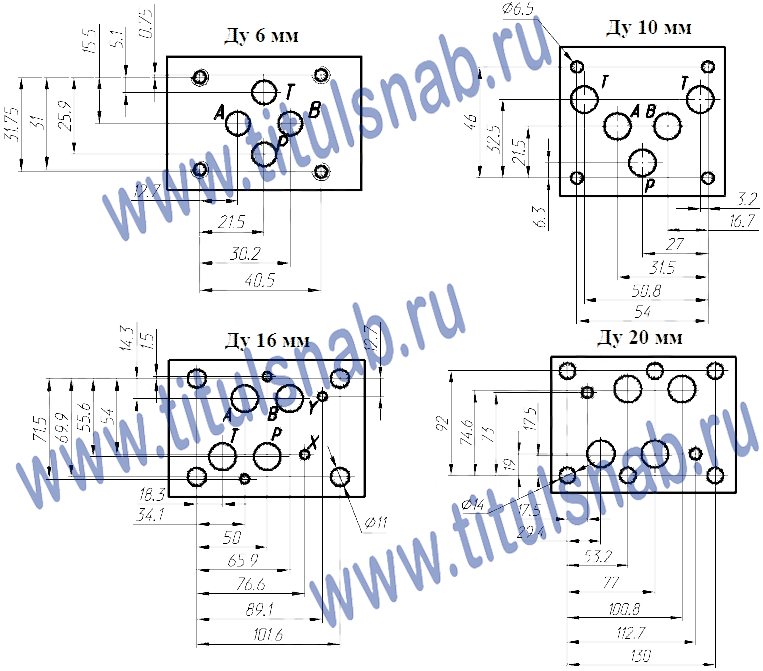

Присоединительные размеры гидрозамков ГЗМ6/3М, ГЗМ10/3М, ГЗМ16/3М, ГЗМ20/3М

Присоединительные размеры гидрозамков ГЗМ6/3М, ГЗМ10/3М, ГЗМ16/3М, ГЗМ20/3М

Габаритные размеры гидрозамков ГЗМ Ду=6 мм

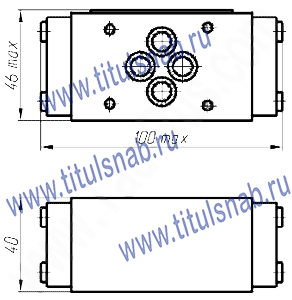

Габаритные размеры гидрозамков ГЗМ6/3М
Гидрозамок ГЗМ6/3М

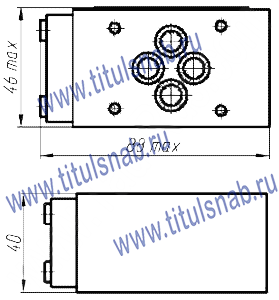

Габаритные размеры гидрозамков ГЗМ6/3МА
Гидрозамок ГЗМ6/3МА

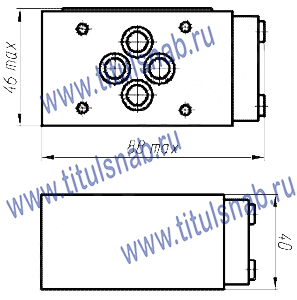

Габаритные размеры гидрозамков ГЗМ6/3МВ
Гидрозамок ГЗМ6/3МВ

Габаритные размеры гидрозамков ГЗМ Ду=10 мм

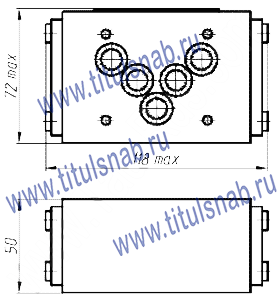

Габаритные размеры гидрозамков ГЗМ10/3М
Гидрозамок ГЗМ10/3М

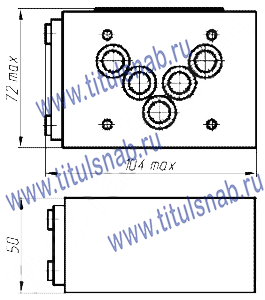

Габаритные размеры гидрозамков ГЗМ10/3МА
Гидрозамок ГЗМ10/3МА

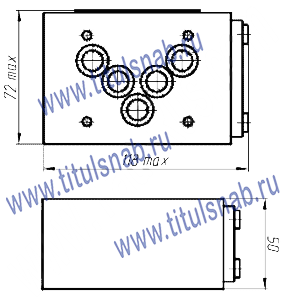

Габаритные размеры гидрозамков ГЗМ10/3МВ
Гидрозамок ГЗМ10/3МВ

Габаритные размеры гидрозамков ГЗМ Ду=16 мм

Габаритные размеры гидрозамков ГЗМ16/3М
Гидрозамок ГЗМ16/3М
Габаритные размеры гидрозамков ГЗМ16/3МА
Гидрозамок ГЗМ16/3МА

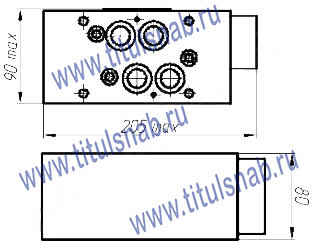

Габаритные размеры гидрозамков ГЗМ16/3МВ
Гидрозамок ГЗМ16/3МВ

Габаритные размеры гидрозамков ГЗМ Ду=20 мм

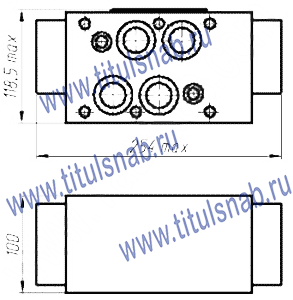

Габаритные размеры гидрозамков ГЗМ20/3М
Гидрозамок ГЗМ20/3М

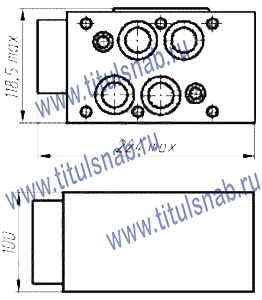

Габаритные размеры гидрозамков ГЗМ20/3МА
Гидрозамок ГЗМ20/3МА

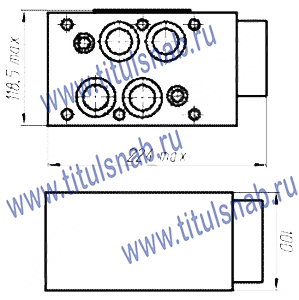

Габаритные размеры гидрозамков ГЗМ20/3МВ
Гидрозамок ГЗМ20/3МВ



Пример условного обозначения гидрозамка модульного с условным проходом 10 мм на номинальное давление 32 МПа, модульного монтажа, запорные линии в обеих цилиндровых гидролиниях, без декомпрессора, для районов с умеренным и холодным климатом, категория размещения 4: Гидрозамок ГЗМ10/3М УХЛ4
