Клапаны гидроуправляемые КГВ

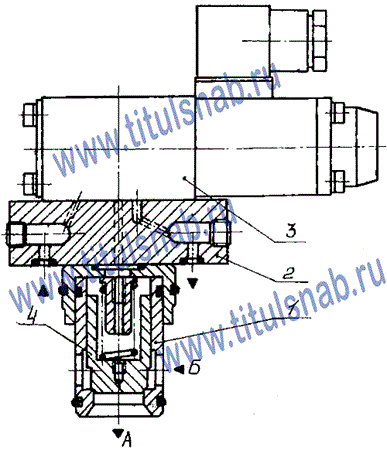

Устройство гидроклапана КГВ 10, КГВ 20, КГВ 30

Клапаны гидроуправляемые КГВ 10, КГВ 20, КГВ 32 с условными проходами 10 мм, 20 мм и 32 мм, соответственно, предназначены для пуска и остановки потоков рабочей жидкости в гидравлических системах. Клапаны КГВ работают на минеральных маслах, очищенных не ниже 13-го класса чистоты по ГОСТ 17216-71, вязкостью от 10 мм²/с до 320 мм²/с и температурой от 0 до 70 °C, при температуре окружающей среды от 1 до 45 °C. Рекомендуемые марки масел ВНИИ НП-403 ГОСТ 16728-78 и ТП ГОСТ 9972-74.

Устройство:

Клапаны гидроуправляемые КГВ20.00.001 состоят из комплекта затвора 1, фланца 2 и гидрораспределителя 3. В патроне комплекта затвора установлен клапан 4, разделяющий каналы А и Б.

Гидроуправляемый клапан работает следующим образом:

При подводе масла в канал Б, клапан 4 прижимается к фаске патрона, закрывая проход масла в канала А. При включении электромагнитна надклапанная полость соединяется со сливом, клапан 4 поднимается, соединяя канал Б с каналом А.

Пример применения клапана КГВ:

Клапан КГВ20 служит для пропуска масла в аккумулятор - зарядка аккумулятора, а также для разрядки аккумулятора.

Основные характеристики гидроклапанов КГВ

Обозначение Клапан КГВ10 Клапан КГВ20 Клапан КГВ32
Условный проход, мм 10 20 32
Давление на входе в присоединения А, Б номинальное / максимальное, МПа 32 / 35
Давление на входе при прохождении потока от А к Б минимальное для исполнений КГВ...2, КГВ...3 / КГВ...1, КГВ...4, КГВ...5, МПа 0,1 / 0,15
Давление на входе при прохождении потока от Б к А минимальное для исполнений КГВ...1, КГВ...4, КГВ...5, МПа 0,3
Давление на сливе пилота управления, МПа, не более 6
Давление управления максимальное / минимальное, МПа (не менее давления нагнетания) 35 / 32
Расход рабочей жидкости номинальный / максимальный, дм³/мин 63 / 100 160 / 250 320 / 500
Продолжительность включения при номинальных значениях давления и расхода, мин, для исполнения с электрогидравлическим управлением 15
Рабочий объем камеры управления, см³ 1,5 4,90 10,0
Внутренняя герметичность (максимальные внутренние утечки) по фаске / по зазору см³/мин не более не допускается / 20 не допускается / 30 не допускается / 40
Время срабатывания при номинальных значениях давления и расхода, сек (минимальное) 0,05 0,1 0,15
Масса клапана, кг, не более 2,2 2,6 3,5

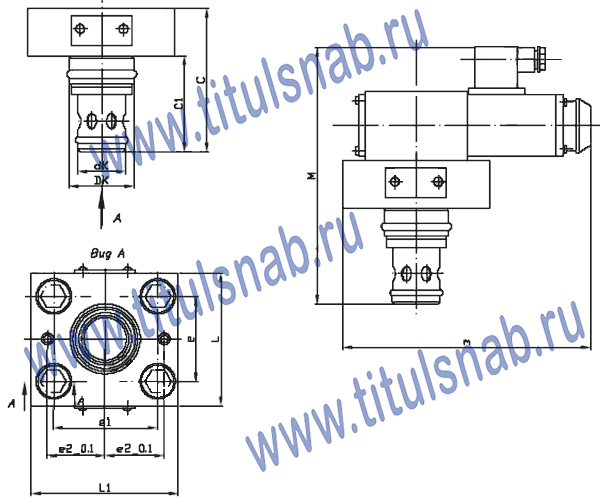

Габаритные и присоединительные размеры гидроклапанов КГВ-10, КГВ-20, КГВ-32

Размеры гидроклапанов КГВ 10, КГВ 20, КГВ 32

Шифр клапана C C1 d K D L l L1 l1 l2 M M1 M2 M3 M4
Клапан КГВ-10 76 51 25 e8 34 55 35 65 45 25 146 101 133 161 137
Клапан КГВ-20 84 59 34 e8 44 65 40 75 50 29 157 109 141 169 138
Клапан КГВ-32 102 72 44 e8 54 76 48 86 58 35 175 127 159 197    145


Пример обозначения клапана гидроуправляемого вставного монтажа с условным проходом 32 мм: Клапан КГВ32 УХЛ4
