Клапаны обратные трубного монтажа КО-.../2Т...

Гидроклапаны обратные КО-8/2Т, КО-10/2Т, КО-20/2Т

Клапаны обратные КО-8/2Т, КО-10/2Т, КО-20/2Т с условными проходами 8, 10 и 20 мм, соответственно, предназначены для свободного пропуска потока масла в одном направлении и перекрытия потока в обратном направлении.

Обозначение клапана на гидравлических схемах:

Гидросхема гиддроклапана обратного КО
Р - отверстие для входа рабочей жидкости под давлением;
А - отверстие для присоединения к другим устройствам.

Пример применения обратного гидроклапана КО:

Клапан обратный КО-10/2Т с условным проходом 10 мм обеспечивает герметичность полости главного цилиндра при выдержке изделия под давлением.

Основные характеристики гидроклапанов КО-.../2Т...

Обозначение	Условный проход, мм	Давление на выходе ном. / макс. / мин., МПа	Расход рабочей жидкости ном. / макс., л/мин	Внутренняя герметичность, см³/мин	Масса (без рабочей жидкости), кг
Гидроклапан КО-8/2Т	8	20 / 23 / 0,15 (± 20%)	16 / 25	3,0	0,9
Гидроклапан КО-10/2Т	10		32 / 50		0,9
Гидроклапан КО-20/2Т	20		125 / 160		1,7

Структура условного обозначения клапанов обратных КО-.../2Т...

КО	-	10	/	2	Т	О4
						Климатическое исполнение и категория размещения: О = общеклиматическое исполнение; 4 = категория размещения по ГОСТ 15150.

					Исполнение по присоединению Т - трубное (резьбовое)

				Номинальное давление: 2 = 20 МПа

		Исполнение по условному проходу 8 = 8 мм; 10 = 10 мм; 20 = 20 мм;

Типа аппарата: гидроклапан обратный

Габаритные и присоединительные размеры гидроклапанов КО-.../2Т...

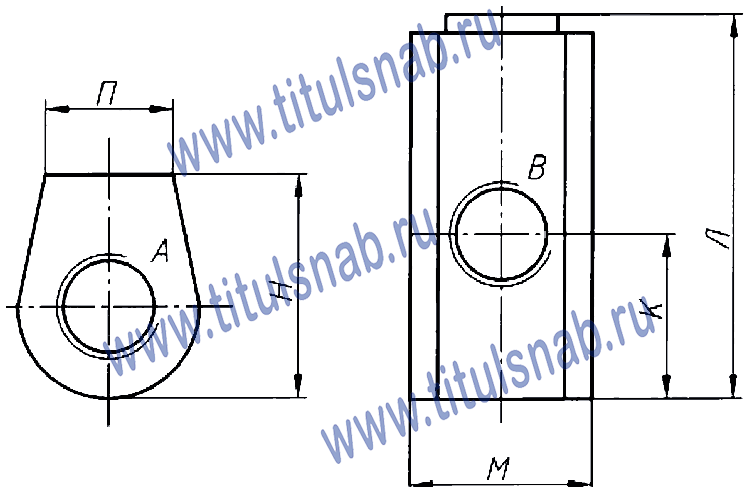

Размеры гидроклапанов КО-8/2Т, КО-10/2Т, КО-20/2Т

Шифр клапана	К, мм	Л, мм	М, мм	Н, мм	П, мм	Резьба по ГОСТ 6111-52
Гидроклапан КО-8/2Т	28,5	71	40	49	28	К 1/4"
Гидроклапан КО-10/2Т	36,5	79	40	49	28	K 3/8"
Гидроклапан КО-20/2Т	48	100	48	60	40	K 3/4"

Пример условного обозначения гидроклапана обратного трубного монтажа с условным проходом 20 мм: Гидроклапан обратный КО-20/2Т О4
