Клапан обратный КОМ 6/3, КОМ 10/3

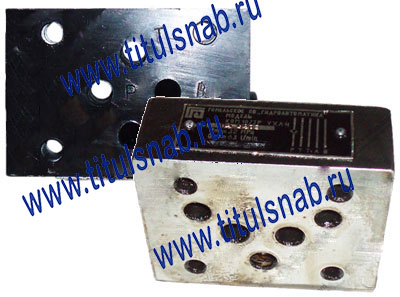

Гидроклапаны обратные КОМ-6/3, КОМ-10/3 (КОМ6/3Р, КОМ6/3Т, КОМ6/3А, КОМ6/3В, КОМ10/3Р, КОМ10/3Т, КОМ10/3А, КОМ10/3В)Обратные клапаны КОМ6-3, КОМ10-3 Гидроклапаны обратные модульные КОМ6/3(Р, Т, А, В), КОМ10/3(Р, Т, А, В) применяются в гидролиниях, где требуется свободное пропускание потока рабочей жидкости в одном направлении и запирание потока рабочей жидкости в противоположном направлении.

Клапан обратный КОМ10/3 выпускается взамен клапанов КОМ102 с аналогичными размерами. В исполнении КОМ-10/3Р обратный клапан установлен в линии Р, в исполнении КОМ-10/3А обратный клапан установлен в линии А, в исполнении КОМ-10/3В обратный клапан установлен в линии В, в исполнении КОМ-10/3Т обратный клапан установлен в линии Т (пропускает поток сверху вниз, создавая подпор). Параметры клапанов приведены в таблице ниже.

Рабочая жидкость - чистые минеральные масла с вязкостью 20...250 сантистокс, рекомендуемая температура окружающей среды +1...+45 °С. Тонкость фильтрации рабочей жидкости ≤ 25 микрон.

Клапаны КОМ6/3 имеют аналогичные с клапаном КОМ6 размеры стыковой полости, с небольшим отличием в том, что клапаны КОМ6 имеют толщину 27 мм, номинальный расход жидкости 10 л/мин при Δp=0,4 МПа. В маркировке клапанов типа КОМ6, например КОМ-6/32В указывается номинальное давление (16 или 32 МПа) и шифр исполнения (А клапан пропускает поток Р → Т, Б - поток Т → Р, В - клапан в линии Р).

Область применения клапана обратного модульного монтажа КОМ6/3 и КОМ10/3: машиностроение, автомобилестроение, тракторостроение и другие смежные отрасли промышленности.

Структура условного обозначения

КОМ   X / 3   Х   М ХХХ Х

Категория размещения
Климатическое исполнение: УХЛ или О
Не обязательный префикс: М - модернизированный
Конструктивное исполнение:
Р - с обратным клапаном в гидролинии Р,
Т - с обратным клапаном в гидролинии Т
А - с обратным клапаном в гидролинии А
В - с обратным клапаном в гидролинии В
Номинальное давление на входе 32 МПа (320 кг/см²)
Условный проход, мм: 6, 10
Тип устройства: гидроклапан обратный модульный

Основные характеристики гидроклапанов КОМ

Наименование параметра Исполнение клапана
КОМ6/3Р КОМ6/3Т КОМ6/3А КОМ6/3В КОМ10/3Р КОМ10/3Т КОМ10/3А КОМ10/3В
Условный проход, мм 6 10
Обозначение линии, в которой расположен обратный клапан Р Т А В Р Т А В
Номинальное давление, МПа 32
Давление открытия клапана, МПа 0,1 0,05
Давление в сливной линии, МПа до 32 -
Внутренние утечки в стыковом соединении, см³/мин не допускаются 1,0
Расход рабочей жидкости номинальный / максимальный, л/мин 12,5 / 30 63 / 130
Масса, кг 0,4 1,5

Габаритные и присоединительные размеры клапанов обратных КОМ6.3, КОМ10.3

КОМ 6/3

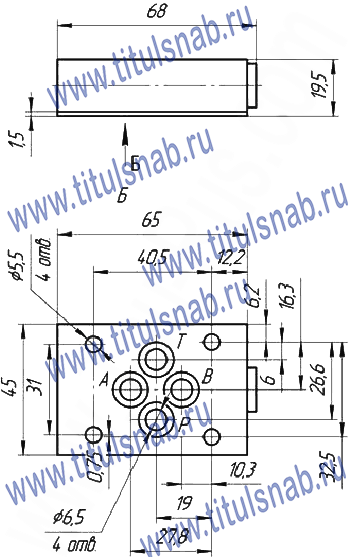

Габаритные и присоединительные размеры клапана обратного КОМ6/3
КОМ 10/3

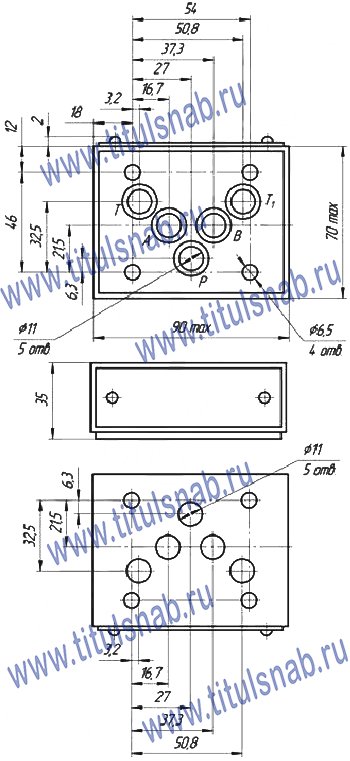

Габаритные и присоединительные размеры клапана обратного КОМ10/3



Пример условного обозначения клапана обратного с условным проходом 6 мм на номинальное давление 32 МПа, модульного монтажа, клапан обратный расположен в линии Р, с номинальным расходом рабочей жидкости 63 л/мин, климатическое исполнение - для районов с умеренным и холодным климатом, категория размещения 4: Клапан обратный КОМ-6/3Р УХЛ4
