Клапаны обратные встраиваемые КОВ

Устройство гидроклапана обратного КОВ 10-00, КОВ 20-00, КОВ 32-00

Клапаны обратные КОВ 10-00, КОВ 20-00, КОВ 32-00 с условными проходами 10, 20, 32 мм, соответственно, предназначены для свободного пропуска потока масла в одном направлении и перекрытия потока в обратном направлении.

Обозначение на гидравлических схемах:

Гидросхема клапана КОВ
Р - отверстие для входа рабочей жидкости под давлением;
А - отверстие для присоединения к другим устройствам.



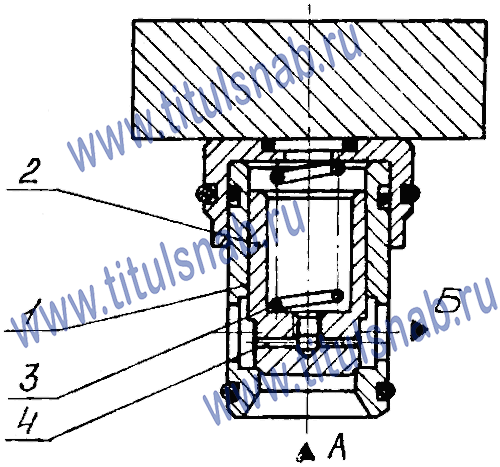

Устройство:

Обратный клапан КОВ20-000 состоит из патрона 1, в котором установлен клапан 2, разделяющий каналы А и Б. Клапан прижат к патрону пружиной 3. Уплотнение наружной поверхности патрона осуществляется резиновыми кольцами.

Обратный клапан работает следующим образом:

Масло, подводимое под давлением в канал А, приподнимает клапан и проходит через отверстия в патроне (канал Б). При изменении направления потока масло через канал Б поступает через отверстия 4 клапана в надклапанную полость и прижимает клапан к фаске патрона, закрывая проход масла в канал А.

Пример применения обратного клапана КОВ:

Клапан КОВ-20 обеспечивает герметичность полости главного цилиндра при выдержке изделия под давлением.

Основные характеристики гидроклапанов КОВ

Обозначение Условный проход, мм Давление на выходе
ном. / макс. / мин., МПа
Расход рабочей жидкости ном. / макс., л/мин Внутренняя герметичность (внутренние утечки) Масса (без рабочей жидкости), кг
Клапан КОВ10.00 10 32 / 35 / 0,05 63 / 100 не допускаются 0,73
Клапан КОВ20.00 20 160 / 250 1,15
Клапан КОВ32.00 32 320 / 500 2,0

Структура условного обозначения клапана обратного КОВ

КОВ   10 - 00   УХЛ 4

Категория размещения:
2 - для общеклиматического исполнения;
4 - для районов с умеренным и холодным климатом.
Климатическое исполнение
УХЛ - для районов с умеренным и холодным климатом;
О - общеклиматическое
Исполнение по давлению открытия:
00 – 0,05 МПа
Исполнение по условному проходу
10 –10 мм;
20 –20 мм;
32 –32 мм;
Типа аппарата: гидроклапан обратный встраиваемый

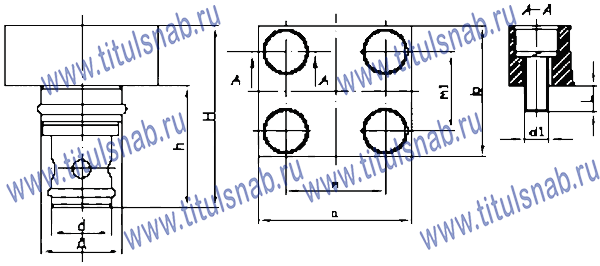

Габаритные и присоединительные размеры гидроклапанов КОВ

     Размеры гидроклапанов КОВ 10-00, КОВ 20-00, КОВ 32-00

Шифр клапана a d m m1 De de H h Dl l
Клапан КОВ-10.00 65 55 45 35 34 25 76 51 М10 11
Клапан КОВ-20.00 75 65 50 40 44 34 84 59 М12 13
Клапан КОВ-32.00 86 76 58 48 54 44 102 72 М14 15



Пример условного обозначения клапана обратного встраиваемого с условным проходом 32 мм: Клапан КОВ32 УХЛ4
