Габаритные размеры М-КУ, Т-КУ

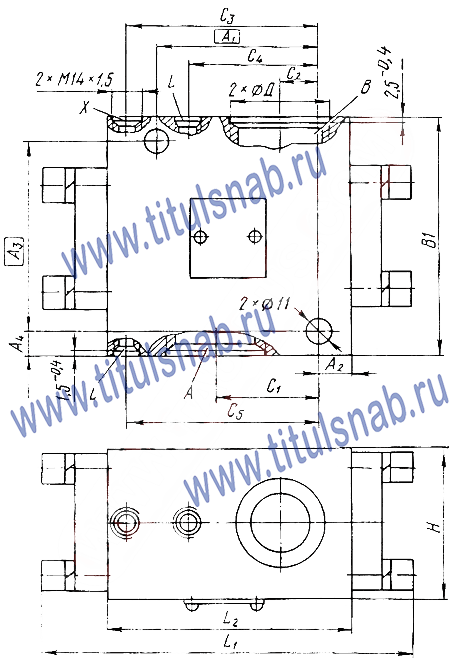

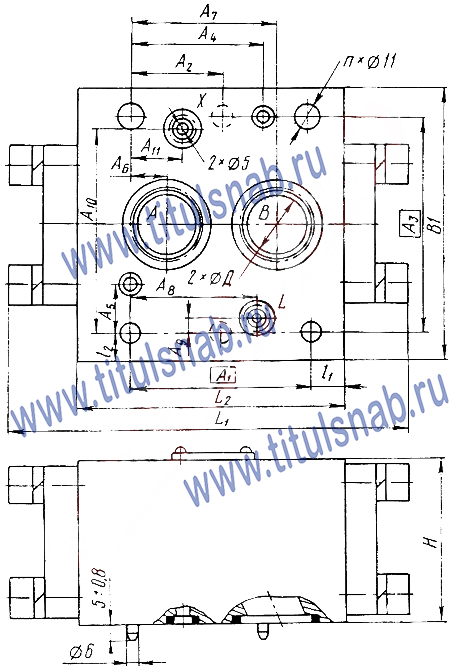

Гидрозамок М-КУ (стыковое присоединение)Габаритные и присоединительные размеры гидрозамков М-1(2,3,4)КУ 12/320, М-1(2,3,4)КУ 20/320, М-1(2,3,4)КУ 32/320 Гидрозамок Т-КУ (резьбовое присоединение)Габаритные и присоединительные размеры гидрозамков Т-1(2,3,4)КУ 12/320, Т-1(2,3,4)КУ 20/320, Т-1(2,3,4)КУ 32/320

Таблица размеров гидрозамков Т-КУ и М-КУ

Марка гидроклапана L1 B1 H L2 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 l1 l2 C1 C2 C3 C4 C5 Д
Гидрозамок М-1КУ12/320 120 85 42 80 43 - 66,7 31,7 14,3 7,2 35,8 21,5 8 58,7 21,5 18,5 9,2 - - - - - 11
Гидрозамок М-2КУ12/320 120 85 42 80 43 - 66,7 31,7 14,3 7,2 35,8 21,5 8 58,7 21,5 18,5 9,2 - - - - - 11
Гидрозамок М-3КУ12/320 120 85 42 80 43 - 66,7 31,7 14,3 7,2 35,8 - - 58,7 21,5 18,5 9,2 - - - - - 11
Гидрозамок М-4КУ12/320 120 85 42 80 43 - 66,7 31,7 14,3 7,2 35,8 - - 58,7 21,5 18,5 9,2 - - - - - 11
Гидрозамок М-1КУ20/320 190 124 75 125 60,3 - 79,4 44,5 16 11,1 49,2 39,7 6,4 73 20,6 15,5 22,3 - - - - - 18
Гидрозамок М-2КУ20/320 190 124 75 125 60,3 - 79,4 44,5 16 11,1 49,2 39,7 6,4 73 20,6 15,5 22,3 - - - - - 18
Гидрозамок М-3КУ20/320 140 100 57 95 60,3 - 79,4 44,5 16 11,1 49,2 - - 73 20,6 17,5 10,3 - - - - - 18
Гидрозамок М-4КУ20/320 140 100 57 95 60,3 - 79,4 44,5 16 11,1 49,2 - - 73 20,6 17,5 10,3 - - - - - 18
Гидрозамок М-1КУ32/320 190 124 75 125 84 42 96,8 62,7 21,4 16,7 67,5 59,5 4 92,8 24,5 15,5 13,6 - - - - - 25
Гидрозамок М-2КУ32/320 190 124 75 125 84 42 96,8 62,7 21,4 16,7 67,5 59,5 4 92,8 24,5 15,5 13,6 - - - - - 25
Гидрозамок М-3КУ32/320 180 124 75 115 84 42 96,8 62,7 21,4 16,7 67,5 - - 92,8 24,5 15,5 13,6 - - - - - 25
Гидрозамок М-4КУ32/320 180 124 75 115 84 42 96,8 62,7 21,4 16,7 67,5 - - 92,8 24,5 15,5 13,6 - - - - - 25
Гидрозамок Т-1КУ12/320 120 85 42 80 33,5 18,5 66,5 9,2 - - - - - - - - - 22,5 10,5 49 - 51,5 М22х1,5
Гидрозамок Т-2КУ12/320 120 85 42 80 33,5 18,5 66,5 9,2 - - - - - - - - - 22,5 10,5 49 - 51,5 М22х1,5
Гидрозамок Т-3КУ12/320 120 85 42 80 33,5 18,5 66,5 9,2 - - - - - - - - - 27,5 10,5 49 - - М22х1,5
Гидрозамок Т-4КУ12/320 120 85 42 80 33,5 18,5 66,5 9,2 - - - - - - - - - 27,5 10,5 49 - - М22х1,5
Гидрозамок Т-1КУ20/320 190 124 75 125 84 15,5 97 13,5 - - - - - - - - - 54,5 20,5 99,5 68,5 - М33х2
Гидрозамок Т-2КУ20/320 190 124 75 125 84 15,5 97 13,5 - - - - - - - - - 54,5 20,5 99,5 68,5 - М33х2
Гидрозамок Т-3КУ20/320 140 100 57 95 50,5 17,5 79,5 10,2 - - - - - - - - - 36,5 13 67,5 - - М33х2
Гидрозамок Т-4КУ20/320 140 100 57 95 50,5 17,5 79,5 10,2 - - - - - - - - - 36,5 13 67,5 - - М33х2
Гидрозамок Т-1КУ32/320 190 124 75 125 84 15,5 97 13,5 - - - - - - - - - 54,5 20,5 99,5 68,5 - М48х2
Гидрозамок Т-2КУ32/320 190 124 75 125 84 15,5 97 13,5 - - - - - - - - - 54,5 20,5 99,5 68,5 - М48х2
Гидрозамок Т-3КУ32/320 180 124 75 115 73,5 15,5 97 13,5 - - - - - - - - - 54,5 20,5 89,5 - - М48х2
Гидрозамок Т-4КУ32/320 180 124 75 115 73,5 15,5 97 13,5 - - - - - - - - - 54,5 20,5 89,5 - - М48х2
