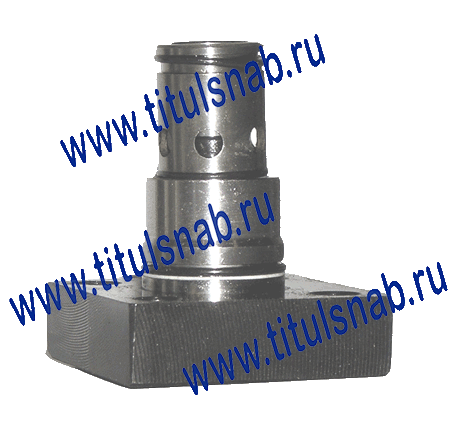

Гидроклапан МКОВ-16/3Ф, МКОВ-25/3Ф, МКОВ-32/3Ф

Гидроклапан МКОВ-16/3Ф2, МКОВ-25/3Ф1, МКОВ-32/3Ф3Гидроклапан МКОВ-16/3Ф1, МКОВ-16/3Ф2, МКОВ-16/3Ф3

Гидроклапаны МКОВ (клапаны обратные встраиваемые) предназначены пропускания потока рабочей жидкости только в одном направлении и запирания в обратном.

Область применения – гидроприводы станков, мобильной техники, кузнечно-прессового оборудования, литейных машин, литьевых машин и другого оборудования, имеющего гидрофицированный привод.

Условия эксплуатации клапанов МКОВ:

- фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт);
- тонкость фильтрации: 25 мкм;
- температура рабочей жидкости: от +10°C до +70°C;
- температура окружающей среды: от -45°C до +55°C;
- положение при эксплуатации: любое пространственное положение.

В зависимости от типоразмера гидроклапана номинальный объем пропускаемой жидкости в одном направлении составляет:

для клапанов МКОВ-16/3Ф1, МКОВ-16/3Ф2, МКОВ-16/3Ф3 до 100 л/мин;

МКОВ-25/3Ф1, МКОВ-25/3Ф2, МКОВ-25/3Ф3 до 160 л/мин;

МКОВ-32/3Ф1, МКОВ-32/3Ф2, МКОВ-32/3Ф3 до 320 л/мин;

Обозначение на гидравлических схемах:

Гидросхема клапана МКОВ

Р - отверстие для входа рабочей жидкости под давлением;
А - отверстие для присоединения к другим устройствам.



Структура условного обозначения

МКОВ - */3Ф - Х - ХХХ - Х

Категория размещения:
2 - для общеклиматического исполнения;
4 - для районов с умеренным и холодным климатом.
Климатическое исполнение
УХЛ - для районов с умеренным и холодным климатом;
О - общеклиматическое
Исполнение по давлению открытия:
1 – 0,05 МПа;
2 – 0,15 МПа;
3 – 0,30 МПа;
Исполнение по условному проходу
16 –16 мм;
25 –25 мм;
32 –32 мм;
Типа аппарата: гидроклапан обратный встраиваемый, присоединительные размеры по СТ СЭВ 1865-79

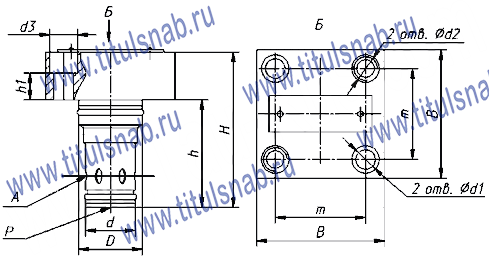

Габаритные размеры МКОВ

Размеры клапанов МКОВ-16/3Ф2, МКОВ-25/3Ф1, МКОВ-32/3Ф3







Шифр клапана H h h1 D d d1 d2 d3 B m
МКОВ-16/3Ф 76 56 9 32 25 9 М12 14 65 46
МКОВ-25/3Ф 98 72 10 45 34 14 М16 20 85 58
МКОВ-32/3Ф 112 85 7 60 45 17 М20 26 85 70



Основные характеристики гидроклапанов МКОВ (клапанов обратных встраиваемых)



Обозначение Условный проход, мм Номинальное давление, МПа Давление открывания обратного клапана, МПа Номинальный расход, л/мин Масса, кг
МКОВ16/3Ф1 16 32,0 0,05 100 0,9
МКОВ16/3Ф2 0,15
МКОВ 16/3Ф3 0,3
МКОВ 25/3Ф1 25 32,0 0,05 160 1,7
МКОВ 25/3Ф2 0,15
МКОВ 25/3Ф3 0,3
МКОВ 32/3Ф1 32 32,0 0,05 320 2,7
МКОВ 32/3Ф2 0,15
МКОВ 32/3Ф3 0,3



Технические характеристики клапана МКОВ16/3Ф2:
   - условный проход 16 мм;
   - тип монтажа: вставной (фланцевый);
   - номинальное давление 32 МПа;
   - номинальный расход рабочей жидкости 100 л/мин;
   - давление открывания обратного клапана 0,15 МПа
   - климатическое исполнение: для районов с умеренным и холодным климатом;
   - масса клапана не более 0,90 кг.

Описание устройства гидроклапана МКОВ

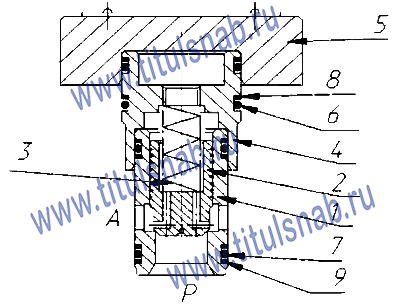

Устройство гидроклапана обратного МКОВ

Устройство:

Обратный клапан состоит из гильзы 1, в которой размещен клапан 2, пружины 3, переходной втулки 4 и фланца 5.
Обратный клапан размещен в монтажном гнезде гидроблока и уплотняется резиновыми кольцами 6 и 7, а так же защитными кольцами 8 и 9.
Клапан 2, имеющий возможность осевого перемещения в гильзе 1, прижат пружиной 3 свое конической поверхностью к острой кромке гильзы 1, обеспечивая герметичное разделение гидролиний подвода P и отвода А.

Обратный клапан работает следующим образом:

Подведенные в гидролинию P (с торца гильзы 1) поток рабочей жидкости воздействует на клапан 2 и, преодолевая усилие пружины 3, перемещает его вдоль оси гильзы 1. При этом обеспечивается пропускание потока рабочей жидкости в гидролинию A.

При подводе потока рабочей жидкости в гидролинию A (сбоку гильзы 1) клапан 2 под воздействием пружины 3 и давления рабочей жидкости прижимается к острой кромке гильзы 1 и герметично разделяет гидролинии A и P.
