Плиты присоединительные для гидрораспределителей Ду=6, Ду=10

Плиты присоединительные (монтажные) для гидрораспределителей Ду=6, Ду=10, Плита присоединительная 138857, Плита присоединительная 141280, Плита присоединительная 114756.00, Плита присоединительная 114756.00-01, Плита присоединительная 114756.00-02, Плита присоединительная 114756.00-06, Плита присоединительная 114756.00-07, Плита присоединительная 114756.00-08

Нашей компанией поставляются плиты присоединительные следующих типоразмеров:

138857, 141280 для гидрораспределителей Ду=6 мм;

114756.00, 114756.00-01, 114756.00-02, 114756.00-06, 114756.00-07, 114756.00-08 для гидрораспределителей Ду=10 мм.

Перед заказом обязательно уточняйте направление отводо "вбок" или "вниз"!

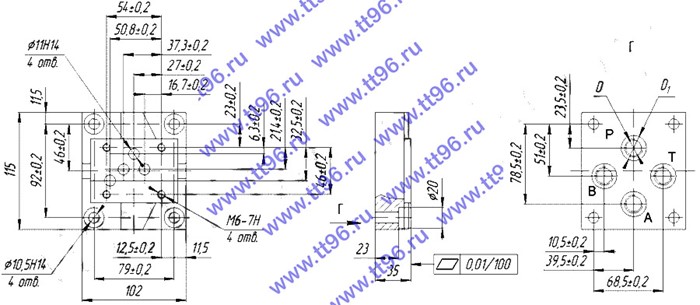

Размеры плит присоединительных 138857, 141280 для гидрораспределителей Ду=6 мм



Обозначение D, мм Масса, кг
Плита присоединительная 138857 M18 x 1,5-7H x 14 1,21
Плита присоединительная 141280 M14 x 1,5-7H x 14
Размеры плит присоединтельных 138857, 141280 для гидрораспределителей Ду=6 мм

Размеры плит присоединительных 114756.00 для гидрораспределителей Ду=10 мм



Обозначение D, мм D1, мм
Плита присоединительная 114756.00 M14 x 1,5-6H x 13 25x1
Плита присоединительная 114756.00-01 M18 x 1,5-6H x 13 28x1
Плита присоединительная 114756.00-02 M22 x 1,5-6H x 13 34x1
Плита присоединительная 114756.00-06 K 1/4" ГОСТ 6111 -
Плита присоединительная 114756.00-07 K 3/8" ГОСТ 6111 -
Плита присоединительная 114756.00-08 K 1/2" ГОСТ 6111 -
Размеры плит присоединтельных 114756.00 для гидрораспределителей Ду=10 мм
