Гидродроссели ДК, ДК-С, ДР, ДР-С

Дроссели ДК, ДК-С, ДР, ДР-С

     Гидродроссели ДК-12, ДК-С12, ДР-12, ДР-С12, ДК-20, ДК-С20, ДР-20, ДР-С20, ДК-32, ДК-С32, ДР-32, ДР-С32 с обратным клапаном предназначены для регулирования скорости движения исполнительных органов гидрофицированных машин и механизмов путем изменения величины потока рабочей жидкости. Дроссели ДК обеспечивают свободный проход рабочей жидкости в обратном направлении.
     По виду управления гидродроссели ДК, ДК-С, ДР, ДР-С относятся к устройствам с ручным управлением.
     По типу присоединения к гидролинии дроссели делятся на:
     - с резьбовым присоединением ДК, ДР;
     - со стыковым присоединением ДК-С, ДР-С.

Структура условного обозначения гидродросселей ДР, ДК

ДР	-	С	12	УХЛ	4
					Категория размещения 4

				Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1

			Условный проход в мм: 12, 20, 32

		По типу присоединения: C - стыковое без обозначения - резьбовое

Конструктивное исполнение дросселя: ДР - обеспечивает свободный проход рабочей жидкости в одном из направлений ДК - обеспечивает свободный проход рабочей жидкости в обоих направлениях

Основные параметры гидродросселей ДК, ДК-С, ДР, ДР-С

Марка дросселя	Параметры и их значение
Марка дросселя	Условный проход, мм	Давление нагнетания ном. / макс., МПа	Расход рабочей жидкости ном. / макс., л/мин	Масса, кг	Габаритные размеры, мм
Дроссель ДК-12	12	32 / 35	25 / 40	5,0	15010675
Дроссель ДК-С12				5,0	1509480
Дроссель ДР-12				2,95	1957575
Дроссель ДР-С12				3,65	1458075
Дроссель ДК-20	20		63 / 100	6,8	17512075
Дроссель ДК-С20				6,8	17099100
Дроссель ДР-20				3,5	1608575
Дроссель ДР-С20				4,8	17510075
Дроссель ДК-32	32		160 / 250	12,7	21015575
Дроссель ДК-С32				12,7	200118122
Дроссель ДР-32				6,2	17811075
Дроссель ДР-С32				7,2	19012275

Габаритные и присоединительные размеры дросселей ДК, ДР (резьбовое присоединение)

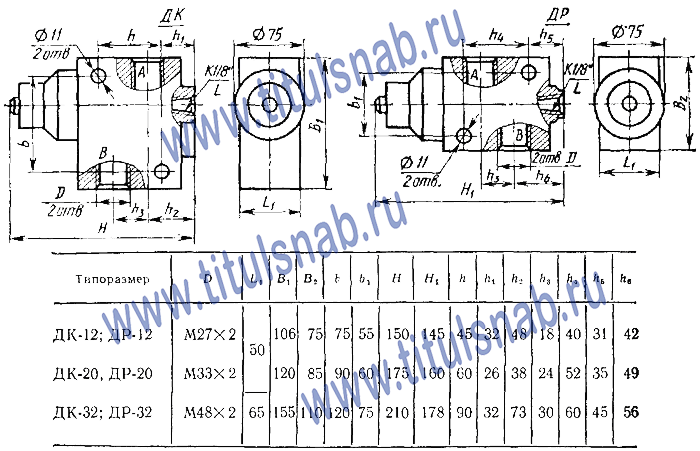

Чертёж гидродросселей ДК-12, ДР-12, ДК-20, ДР-20, ДК-32, ДР-32

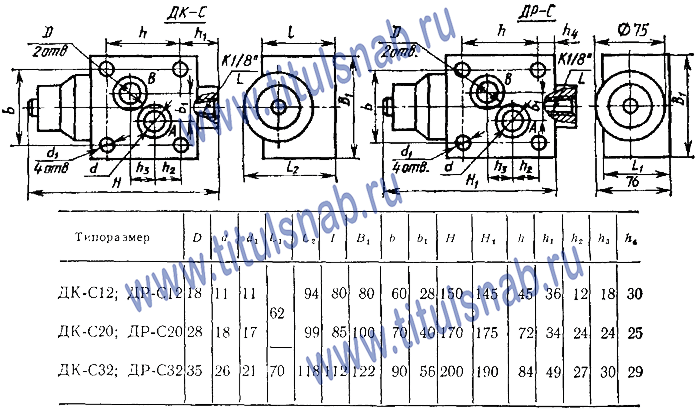

Габаритные и присоединительные размеры дросселей ДК-С, ДР-С (стыковое присоединение)

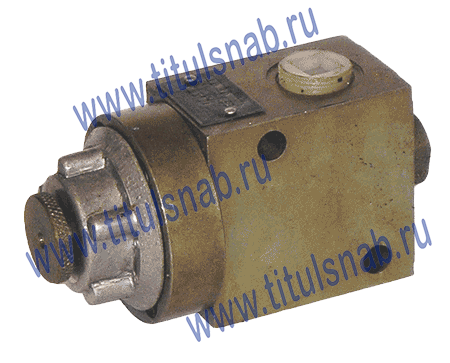

ДР-12/32 УХЛ4 гидродроссель

Гидродроссель ДР12 предназначен для регулировки расхода рабочей жидкости в гидросистемах станков. Дроссели поставляются в законсервирован виде: с заглушками в резьбовых отверстиях. В комплект поставки входит паспорт на изделие.

   Технические характеристики ДР-12/320:
   - тип дросселя - проход рабочей жидкости только в одном направлении;
   - присоединение резьбовое;
   - условный проход 12 мм;
   - номинальное давление 32 МПа;
   - номинальный расход жидкости 63 л/мин;
   - максимальный расход жидкости 100 л/мин;
   - климатическое исполнение для районов с умеренным и холодным климатом;
   - масса не более 2,95 кг.

Пример условного обозначения дросселя гидравлического для пропускания рабочей жидкости в одном направлении, с условным проходом 20 мм, на номинальное давление 32 МПа, с резьбовым присоединением к гидролинии, для районов с умеренным и холодным климатом, категория размещения 4: Гидродроссель ДР-20 УХЛ4
