Гидродроссель ДКМ 10/3 (ДКМ 10/3М, ДКМ 10/3-В, ДКМ 10/3-А, ДКМ 10/3МА, ДКМ 10/3 МВ)

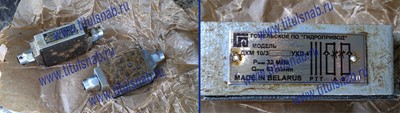

Гидродроссель ДКМ 10/3, ДКМ 10/3М, ДКМ 10/3-В, ДКМ 10/3-А, ДКМ 10/3МА, ДКМ 10/3 МВГидродроссель ДКМ-10/3М

ДКМ-10/3 УХЛ4: Гидродроссель ДКМ 10/3 УХЛ 4, ДКМ 10/3М, ДКМ 10/3-В УХЛ 4, ДКМ 10/3-А, ДКМ 10/3МА, ДКМ 10/3 МВ, ДКМ-М 10/3 А, ДКМ-М 10/3 В


Пример условного обозначения гидродросселя модульного монтажа с обратным клапаном, с условным проходом Ду=10, номинальным давлением на входе 32 МПа, климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4:
Гидродроссель с обратным клапаном ДКМ-10/3М УХЛ4

Гидродроссель с обратным клапаном ДКМ-10/3, (а также его варианты по исполнению ДКМ 10/3-А (ДКМ 10/3 МА), ДКМ 10/3-В (ДКМ-10/3 МВ)) с условным проходом Ду=10 используется для создания перепада давлений между подводимым и отводимым потоками рабочей жидкости к гидроцилиндрам и гидроаппаратуре и регулирования величины расхода при прохождении потока рабочей жидкости в одном направлении и пропускании потока при прохождении его в обратном направлении в гидросистемах станков и прессов.
Гидродроссель ДКМ-10/3М имеет четыре присоединительных отверстия и пять рабочих отверстий в форме "галочки", одно из которых не используется (глушится).

Чертёж (размеры) гидродросселя ДКМ-10/3М

ДКМ-10/3М (ДКМ10/3М) идродроссель с обратным клапаном (чертёж и размеры)

Параметры гидродросселя ДКМ-10/3М

Параметр Значение
Диаметр условного прохода, мм 10
Давление на входе, МПа: номинальное 32
Давление на входе, МПа: максимальное 35
Давление на входе, МПа: минимальное (при Qном) 0,35
Давление, МПа: открывания обратного клапана 0,05
Давление, МПа: в сливной линии, не более 32
Расход масла, л/мин: номинальный 6,3
Расход масла, л/мин: максимальный 160
Внутренние утечки при номинальном давление через полностью закрытый дроссель см³/мин: 350
Перепад давления, при Qном на обратном клапане, МПа 0,35
Перепад давления, при Qном на полностью закрытом дросселе, МПа 0,25
Масса, кг 2,2
