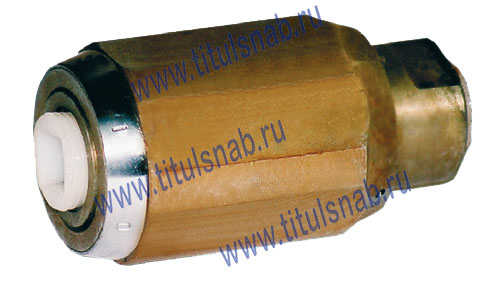

Гидродроссель KBMK (КВМК 10G 11, КВМК 16G 11, КВМК 25G 11, КВМК 32G 11)

Гидродроссель KBMK (КВМК 10G 11, КВМК 16G 11, КВМК 25G 11, КВМК 32G 11)KBMK10G11, KBMK16G11, KBMK25G11, KBMK32G11



Гидродроссели КВМК 10G-11, КВМК 16G-11, КВМК 25G-11, КВМК 32G-11 с условными проходами 10, 16, 25 и 32 мм с обратным клапаном разработаны для регулирования скорости перемещения исполнительных органов гидрофицированных машин и механизмов, путем изменения величины потока рабочей жидкости. Гидродроссели данного типа также обеспечивают свободный ход рабочей жидкости в обратном направлении.

Гидравлический дроссель KBMK предназначен для управления скоростью движения рабочих органов в гидросистеме. Также выделяют смазочные дроссели для регулирования и контролирования подачи смазочного материала к трущимся частям механизмов. Существует большое количество гидродросселей в зависимости от их назначения, принципа работы механизмов.

Исполнение по присоединению дросселей КВМК - резьбовое.

Таблица основных параметров дросселей гидравлических КВМК 10 11, КВМК 16 11, КВМК 25 11, КВМК 32 11

Маркировка дросселя Условный проход Номинальное давление нагнетания Номинальный расход рабочей жидкости Вес Габаритные размеры Тип, размер резьбы
мм МПа л/мин кг мм
Дроссель КВМК 10G 10 32 32 0,7 80X48X46 G1/2"-A
Дроссель КВМК 16G 16 32 63 1,1 103X58X55 G3/4"-A
Дроссель КВМК 25G 20 32 160 3,2 130X87X85 G1 1/4"-A
Дроссель КВМК 32G 32 32 250 4,1 130X87X85 G1 1/2"-A

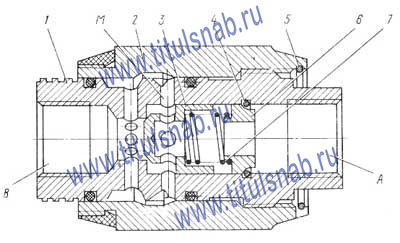

Конструкция гидравлических дросселей КВМК

Конструкция гидравлических дросселей КВМК



Устройство дросселя КВМК:
1. Внутренний корпус
2. Наружный (поворотный) корпус
3. Клапан
4. Запорное кольцо
5. Стопорное кольцо
6. Упорная шайба
7. Пружина
А - подвод (вход)
В - отвод (выход)
М - отверстие для дросселирования рабочей жидкости





Пример условного обозначения гидравлического дросселя с условным проходом Ду=10 мм, номинальным давлением нагнетания 32 МПа, с номинальным расходом рабочей жидкости 32 литра в минуту, с резьбовым присоединением 1/2 дюйма, для районов с умеренным и холодным климатом: Дроссель КВМК10G.1.1
