Регулятор расхода МПГ 55-32(М), МПГ 55-34(М)

Регулятор потока МПГ55-32М

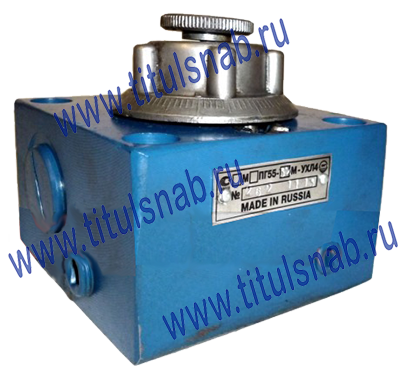

Регулятор расхода МПГ55-32М, МПГ55-34М служит для поддержания установленной скорости перемещения (в независимости от нагрузки) рабочих органов станков, прессов и других машин работающих стационарно.

В отличие от регуляторов типа МПГ55-2, состоящих из гидродросселя и редукционного клапана,, регуляторы расхода МПГ55-32 и МПГ55-34 имеют еще и обратный клапан для свободного пропускания рабочей жидкости в обратном направлении.

Регуляторы потока МПГ-55-32(34) работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью 10-200 сСт при температуре масла от +10 до +70 °С и температуре окружающей среды от +1 до +40 °С.

Регуляторы расхода МПГ 55-3 выпускаются на номинальное давление нагнетания 20 МПа и в зависимости от условного прохода, номинальный расход составляет:
     МПГ 55-32 - c условным проходом 10 мм и расходом до 32 л/мин;
     МПГ 55-34 - c условным проходом 16 мм и расходом до 120 л/мин.

Условное обозначение регулятора расхода МПГ55-3

МПГ55-3	Х	М	ХХХХ
			Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1

		М - модернизированный (может и не ставиться)

	Условный проход: 2 - Ду=10 мм, 4 - Ду=16 мм

Тип регулятора расхода

Примечание: литера "М" ("модернизированный") в обозначении может и отсутствовать в маркировке данного регулятора:
регулятор расхода МПГ 55-34 УХЛ4.

Параметры гидравлических регуляторов потока МПГ 55-32, МПГ 55-34

Обозначение	Ду, мм	Расход рабочей жидкости ном./мин./макс., л/мин	Давление на входе ном./мин./макс., МПа	Макс. давление на выходе, МПа	Перепад давления на дросселе регулятора расхода не менее, МПа	Расход утечек масла через полностью закрытый дроссель не более, см³/мин	Допустимое отклонение установленного расхода не более, %	Масса не более, кг
МПГ55-32М	10	25 / 0,04 / 32	20 / 0,5 / 21,5	20	0,15 - 0,25	30	± 5	4,0
МПГ55-34М	16	100 / 0,09 / 120	20 / 0,5 / 21,5	20	0,15 - 0,25	70	± 5	7,5
