Регулятор расхода модульного исполнения РПМ 102

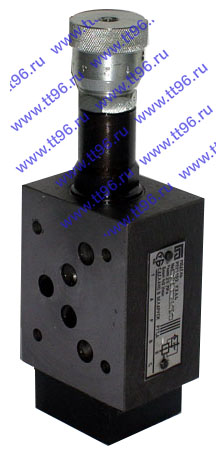

Регулятор расхода модульного исполнения РПМ 102Регулятор расхода РПМ-102

 Регулятор расхода РПМ102 предназначен для управления расходом, поддержания за- данного значения расхода рабочей жидкости (вне зависимости от перепадов давления) в одном направлении, и для свободного пропускания потока в противоположном направлении.
     Расшифровка условного обозначения регулятора РПМ 102: регулятор расхода модульного монтажа с условным проходом 10 мм, номинальное давление 20 МПа.



Гидросхема регулятора расхода РПМ102
Гидросхема регулятора расхода РПМ102



Основные характеристики регуляторов расхода РПМ-102

Параметр Значение
Условный проход, мм 10
Номинальное давление на входе, МПа 20
Максимальное давление на выходе, МПа 20
Номинальный расход, л/мин 40
Масса регулятора, кг 3,0

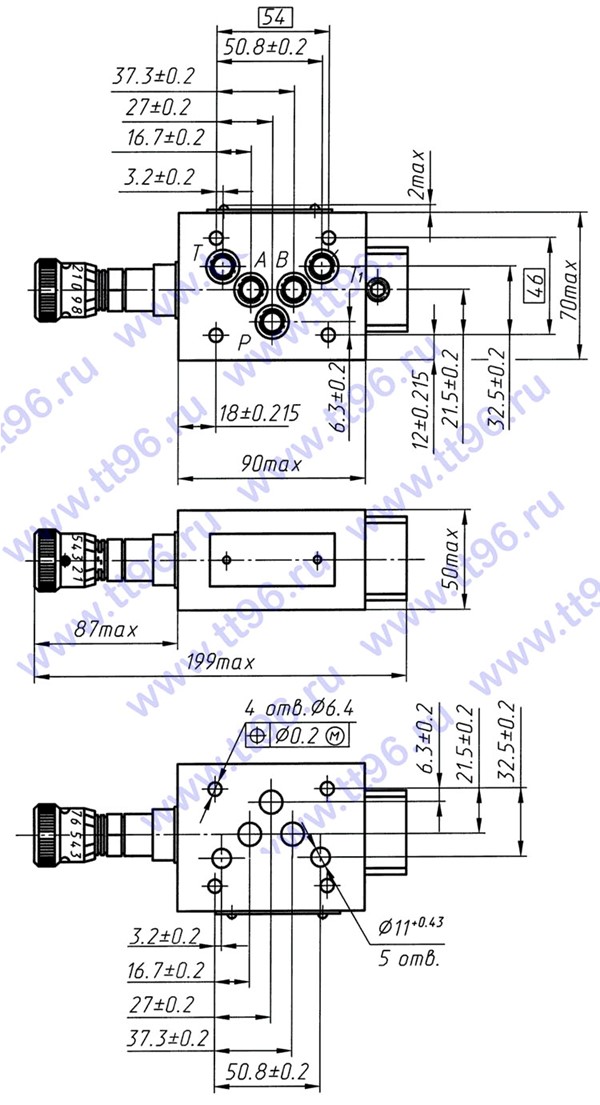

Габаритные и присоединительные размеры регулятора расхода РПМ-102

Габаритные и присоединительные размеры регулятора расхода РПМ-102

Пример условного обозначения регулятора расхода при заказе: РПМ 102 УХЛ4
