ЭЛЕКТРОДВИГАТЕЛИ БРЫЗГОЗАЩИЩЕННОГО ИСПОЛНЕНИЯ
МОДИФИКАЦИЙ 4АМН, 5АН, 5АМН, 5АНМ

Электродвигатели брызгозащищенного исполнения применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).

Более активное охлаждение в этих электродвигателях, по сравнению с обычными общепромышленными, позволяет в таком же габарите получать более высокую мощность.

Основное (базовое) исполнение – асинхронный трехфазный электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP23 с типовыми техническими характеристиками, соответствующими требованиям стандартов.

Электродвигатели пониженной высоты брызгозащищенного исполнения
(модификации 4АМН, 5АН, 5АМН, 5АНМ)

Мощность, кВт	3000 об/мин		1500 об/мин		1000 об/мин		750 об/мин		600 об/мин
Мощность, кВт	марка ЭД	вес, кг	марка ЭД	вес, кг	марка ЭД	вес, кг	марка ЭД	вес, кг	марка ЭД	вес, кг
15							4АМН180S8	175
18,5			4АМН160S4	115	4АМН180S6	165	4АМН180M8	195
22	4АМН160S2	110	4АМН160M4	135	4АМН180M6	180	5АН200М8	250
30	4АМН160M2	130	4АМН180S4	170	5АН200М6	240
37	4АМН180S2	170	4АМН180M4	190	5АН200L6	265	5AH225M8	335
45	4АМН180M2	185	5АН200М4	260	5AH225M6	315	5АМН250S8	440	5АН280А10	784
45							5AH250S8	410
55	5АН200М2	250	5АН200L4	290	5АМН250S6	440	5АМН250M8	470	5АН280B10	820
55					5AH225S6	410	5AH250M8	475
75	5АН200L2	280	5AH225M4	340	5АМН250M6	475	5АМН280S8	705	5АН315А10	985
75	5АН225МА2	340			5AH250M6	480	5АН280А8	743	5AHM315MA10
90	5АМН250S2	485	5АМН250S4	490	5АМН280S6	715	5АМН280M8	790	5АН315B10	1060
90	5АН225М2	340	5AH250S4	450	5АН280А6	700	5АН280B8	789	5AHM315MB10	1140
110	5АМН250M2	530	5АМН250M4	540	5АМН280M6	800	5АМН315S8	935	5АН355А10	1260
110	5АН250S2	455	5AH250M4	500	5АН280B6	732	5АН315А8	980
132	5АМН280S2	720	5АМН280S4	750	5АМН315S6	905	5АМН315M8	1020	5АН355B10	1340
	5АН250M2	500	5АН280А4	720	5АН315А6	900	5АН315B8	1100
			5AH250MB4	520
160	5АМН280M2	770	5АМН280M4	835	5АМН315M6	1005	5АН355А8	1340	5АН355B10C	1500
160	5АН280А2	744	5АН280B4	764	5АН315B6	980	5AHM315MB8	1140
200	5АМН315S2	965	5АМН315S4	1050	5АН355А6	1240	5АН355B8	1460
200	5АН280B2	817	5АН315А4	900	5AHM315MB6	1050
250	5АМН315M2	1105	5АМН315M4	1145	5АН355B6	1360
250	5АН315А2	950	5АН315B4	990
315	5АН355А2	1310	5АН355А4	1290
315	5AHM315MB2	1200
400	5АН355B2	1440	5АН355B4	1400

Класс нагревостойкости изоляции

Электродвигатели пониженной высоты, как правило, имеют класс нагревостойкости изоляции «В» (температурный индекс 135°С) или «F» (температурный индекс 155°С) по ГОСТ 8865-93.
Класс нагревостойкости изоляции отражает максимальную рабочую температуру изоляции обмотки статора или ротора электродвигателя при номинальной нагрузке.

Основной режим работы (для которого приведен ряд мощностей): продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1).

Габаритные, установочные и присоединительные размеры электродвигателей пониженной высоты

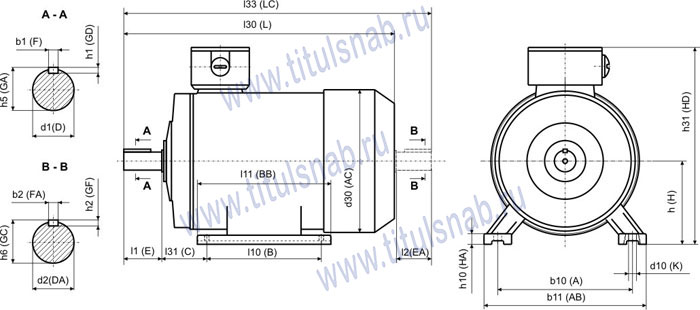

Рис. 1 - исполнение IM1081, IM1082

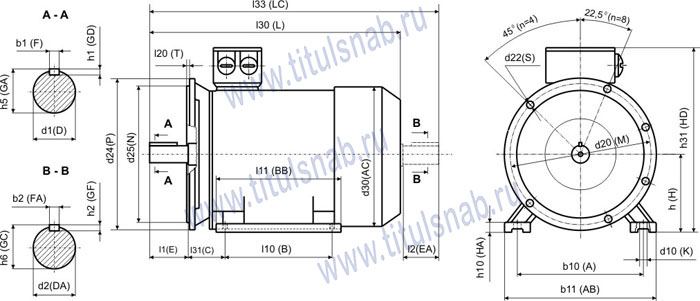

Рис. 2 - исполнение IM2081, IM 2082

Габаритные, установочные и присоединительные размеры электродвигателей пониженной высоты
(модификаций 4АМН, 5АН, 5АМН, 5АНМ)

Габарит ЭД	Число полюсов	Габаритные размеры				Установочные и присоединительные размеры, мм
		l30	l33	h31	d30	b10	l10	l31	d1	d2	l1	l2	b1	b2	h5	h6	h1	h2	h	h10	d10
		L	LC	HD	AC	A	B	C	D	DА	E	ЕА	F	FА	GA	GС	GD	GF	H	HА	K
4АМН 160S	2	558	675	430	340	254	178	108	42	42	110	110	12	12	45	45	8	8	160	18	15
4АМН 160S	4	558	675	430	340	254	178	108	48	42	110	110	12	12	51,5	45	9	8	160	18	15
4АМН 160M	2	601	718	430	340	254	210	108	42	42	110	110	14	12	45	45	8	8	160	18	15
4АМН 160M	4	601	718	430	340	254	210	108	48	42	110	110	14	12	51,5	45	9	8	160	18	15
4АМН 180S	2	580	695	445	378	279	203	121	48	48	110	110	14	14	51,5	51,5	9	9	180	20	15
4АМН 180S	4, 6, 8	580	695	445	378	279	203	121	55	48	110	110	16	14	59	51,5	10	9	180	20	15
4АМН 180M	2	620	735	445	378	279	241	121	48	48	110	110	14	14	51,5	51,5	9	9	180	20	15
4АМН 180M	4, 6, 8	620	735	445	378	279	241	121	55	48	110	110	16	14	59	51,5	10	9	180	20	15
5АН 200M	2	720	835	490	410	318	267	133	55	55	110	110	16	16	59	59	10	10	200	25	19
5АН 200M	4, 6, 8	750	865	490	410	318	267	133	60	55	140	110	18	16	64	59	11	10	200	25	19
5АН 200L	2	750	865	490	410	318	305	133	55	55	110	110	16	16	59	59	10	10	200	25	19
5АН 200L	4, 6, 8	780	895	490	410	318	305	133	60	55	140	110	18	16	64	59	11	10	200	25	19
5АН 225M	2	755	-	575	485	356	311	149	55	-	110	-	16	-	59	-	10	-	225	28	19
5АН 225M	4, 6, 8	785	-	575	485	356	311	149	65	-	140	-	18	-	69	-	11	-	225	28	19
5АМН 250S	2	935	1085	630	545	406	311	168	65	65	140	140	18	18	69	69	11	11	250	30	24
5АМН 250S	4, 6, 8	935	1085	630	545	406	311	168	75	70	140	140	20	20	79,5	74,5	12	12	250	30	24
5АМН 250M	2	965	1115	630	545	406	349	168	65	65	140	140	18	18	69	69	11	11	250	30	24
	4, 6	965	1115	630	545	406	349	168	75	70	140	140	20	20	79,5	74,5	12	12	250	30	24
	8	935	1085	630	545	406	349	168	75	70	140	140	20	20	79,5	74,5	12	12	250	30	24
5АМН 280S	4, 6, 8	1110	1260	710	620	457	368	190	80	65	170	140	22	18	85	69	14	11	280	30	24
5АМН 280M	2	1080	1230	710	620	457	419	190	70	60	140	140	20	18	74,5	64	12	11	280	30	24
	4, 6	1180	1330	710	620	457	419	190	80	65	170	140	22	18	85	69	14	11	280	30	24
	8	1110	1260	710	620	457	419	190	80	65	170	140	22	18	85	69	14	11	280	30	24
5АН 280А	2	975	-	745	665	457	368, 419*	190	70	-	140	-	20	-	74,5	-	12	-	280	25	24
5АН 280А	4, 6, 8, 10	1005	-	745	665	457		190	80	-	170	-	22	-	85	-	14	-	280	25	24
5АН 280В	2	1035	-	745	665	457		190	70	-	140	-	20	-	74,5	-	12	-	280	25	24
5АН 280В	4, 6, 8, 10	1005	-	745	665	457		190	80	-	170	-	22	-	85	-	14	-	280	25	24
5АМН 315S	2	1160	1310	815	680	508	406	216	75	65	140	140	20	18	79,5	69	12	11	315	40	28
	4	1290	1440	815	680	508	406	216	90	65	170	140	25	18	95	69	14	11	315	40	28
	6, 8	1190	1340	815	680	508	406	216	90	65	170	140	25	18	95	69	14	11	315	40	28
5АМН 315M	2	1260	1410	815	680	508	457	216	75	65	140	140	20	18	79,5	69	12	11	315	40	28
	4	1290	1440	815	680	508	457	216	90	65	170	140	25	18	95	69	14	11	315	40	28
	6, 8	1190	1340	815	680	508	457	216	90	65	170	140	25	18	95	69	14	11	315	40	28
5АНМ 315MA,MB	2	1020	-	1020	730	508	457	216	75	-	140	-	20	-	79,5	-	12	-	315	40	28
5АНМ 315MA,MB	6, 8, 10	1050	-	1020	730	508	457	216	90	-	170	-	25	-	95	-	14	-	315	40	28
5АН 315А	2	1010	-	816	740	508	406, 457*	216	75	-	140	-	20	-	79,5	-	12	-	315	30	28
5АН 315А,В	4, 6, 8, 10	1040	-	816	740	508	406, 457*	216	90	-	170	-	25	-	95	-	14	-	315	30	28
5АН 355А,В	2	1135	-	900	820	610	500, 560*	254	85	-	170	-	22	-	90	-	14	-	355	35	28
5АН 355А,В	4, 6, 8, 10	1175	-	900	820	610	500, 560*	254	100	-	210	-	28	-	106	-	16	-	355	35	28

* электродвигатель изготовлен на два размера (по 3 отверстия в каждой лапе)
