КРАНОВЫЕ ЭЛЕКТРОДВИГАТЕЛИ
СЕРИЙ MT, 4MT, АМТ и ДМТ

Крановые электродвигатели типа MT, MTH, MTF, MTKH(F), 4MT, 4MTK, 4MTH(F), 4MTKH(F), 4MTM, 4MTKM

Крановые электродвигатели типа MT, 4MT, АМТ и ДМТ предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

Основное (базовое) исполнение – асинхронный трехфазный крановый электродвигатель, предназначенный для режима работы S3, с питанием от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У1, степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов.

Крановые электродвигатели с фазным ротором

Марка двигателя	Мощн. кВт	Об/ мин	Масса, кг	Марка двигателя	Мощн. кВт	Об/ мин	Масса, кг	Марка двигателя	Мощн. кВт	Об/ мин	Масса, кг
МТН 011-6**	1,4	866	74	МТН 311-6	11	950	210	4MTM 225M8	30	715	390
ДМТF 011-6	1,4	880	56	ДМТF 311-6	11	945	220	МТН 511-6	37	955	390
МТН 012-6**	2,2	908	97	МТН 312-8 **	11	700	230	4MTM 225M6	37	955	390
ДМТF 012-6	2,2	890	63	МТН 312-8	11	710	240	МТН 512-8	37	725	470
ДМТH 111-6	3,0	890	92	МТН 312-6 **	15	962	230	4MTM 225L8	37	725	470
МТН 111-6**	3,5	915	105	МТН 312-6	15	950	240	MTH 280S10**	45	570	556
ДМТF 111-6	3,5	900	87	МТН 411-8 **	15	715	320	МТН 611-10	45	570	715
ДМТH 112-6	4,5	900	110	МТН 411-8	15	715	275	4MTM 280S10	45	570	715
AMTH 132M6	4,5	925	123	4MT 200LA8	15	715	275	МТН 512-6	55	955	490
МТН 112-6 **	5,0	915	125	МТН 411-6 **	22	960	320	4MTM 225L6	55	955	490
ДМТF 112-6	5,0	925	110	МТН 411-6	22	960	270	4MTM 280S8	55	715	740
AMTF 132M6	5,0	925	120	4MT 200LA6	22	960	270	МТН 612-10	60	575	825
AMTH 132L6	7,0	925	140	МТН 412-8 **	22	715	390	4MTM 280M10	60	575	825
AMTH 211-6	7,0	925	156	МТН 412-8	22	715	305	МТН 611-6	75	955	740
4МТН 132LB6**	7,5	940	120	МТН 200LB8**	22	715	375	4MTM 280S6	75	955	740
AMTF 132L6	7,5	925	140	4MTM 200LB8	22	715	305	4MTM 280M8	75	720	820
МТН 211-6 **	7,5	940	160	МТН 412-6 **	30	962	398	МТН 613-10	75	575	975
AMTF 211-6	7,5	925	156	МТН 412-6	30	960	300	4MTM 280L10	75	575	975
МТН 311-8 **	7,5	690	200	МТН 200LB6**	30	960	311	4MTM 280L8	90	725	980
МТН 311-8	7,5	700	220	4MT 200LB6	30	960	300	МТН 613-6	110	970	970
МТН 311-6 **	11	945	200	МТН 511-8	30	715	390	4MTM 280L6	110	970	970

Крановые электродвигатели с короткозамкнутым ротором

Марка двигателя	Мощн. кВт	Об/ мин	Масса, кг	Марка двигателя	Мощн. кВт	Об/ мин	Масса, кг	Марка двигателя	Мощн. кВт	Об/ мин	Масса, кг
ДМТKF 011-6	1,4	875	43	AMTKF 132L6	7,5	905	120	4MTKM 200LB8	22	700	290
ДМТKF 012-6	2,2	880	51	МТКН 311-8	7,5	695	200	МТKН 412-6	30	945	279
ДМТKH 111-6	3,0	910	83	МТКН 311-6	11	900	200	4MTK 200LB6	30	945	279
МТКН 111-6**	3,5	930	80	МТКН 312-8**	11	700	205	МТKН 511-8	30	700	360
ДМТKF 111-6	3,5	900	83	МТКН 312-8	11	700	220	4MTKM 225M8	30	700	360
МТКН 112-6**	5,0	930	92	МТКН 312-6	15	915	220	МТKН 511-6	37	930	360
ДМТKH 112-6	4,5	900	97	МТKН 411-8	15	705	260	4MTKM 225M6	37	930	360
AMTKH 132M6	4,5	905	103	4MTK 200LA8	15	705	260	МТKН 512-8	37	700	450
ДМТKF 112-6	5,0	910	97	МТKН 411-6	22	945	253	4MTKM 225L8	37	700	450
AMTKF 132M6	5,0	905	103	4MTK 200LA6	22	945	253	МТKН 512-6	55	925	460
AMTKH 132L6	7,0	900	120	МТKН 412-8	22	700	290	4MTKM 225L6	55	925	460

** - электродвигатели марки Энерал

Маркировка крановых электродвигателей тип 1:

MT	K	H	1	1	2	-	6	У	1
1	2	3	3	5	6		7	8	9

1. Наименование серии: МТ, АМТ, ДМТ

2. Тип ротора: К – короткозамкнутый ротор

отсутствие буквы – фазный ротор

3. Класс нагревостойкости изоляции: H или F

4. Габарит наружного диаметра листов статора: 0...7

5. Модернизация двигателя: 0…1

6. Размер длины сердечника статора двигателя: 1…3

7. Число полюсов: 6, 8, 10

8. Климатическое исполнение: У, Т, УХЛ

9. Категория размещения: 1, 2

AMT	K	F	132	L	A	-	6	У	2
1	2	3	4	5	6		7	8	9

1. Наименование серии: 4MT, АМТ, ДМТ

2. Тип ротора: К – короткозамкнутый ротор

отсутствие буквы – фазный ротор

3. Класс нагревостойкости изоляции: H или F

4. Высота оси вращения: 112...400

5. Установочный размер по длине станины: S, М, L

6. Обозначение длины сердечника: А, В или без буквы

7. Число полюсов: 6, 8, 10

8. Климатическое исполнение: У, Т, УХЛ

9. Категория размещения: 1, 2

В дополнение к основной маркировке также указываются дополнительные характеристики:

Монтажное исполнение IMхххх

Крановые электродвигатели до 3 габарита включительно и с высотой оси вращения до 180 включительно как правило выполняются с цилиндрическими концами вала.

Крановые электродвигатели 4 габарита и выше, а также с высотой оси вращения 200 и выше как правило выполняются с коническими концами вала.

Степень защиты IPxx (ГОСТ 17494-87)

Обычно крановые электродвигатели выполняются со степенью защиты IP54 и IР44 по ГОСТ 17494 (МЭК 60034-5). По заказу потребителей электродвигатели могут быть изготовлены со степенью защиты IР55.

Класс нагревостойкости изоляции

Крановые электродвигатели, как правило,имеют класс нагревостойкости изоляции «F» (температурный индекс 155°С) или «H» (температурный индекс 180°С) по ГОСТ 8865-93.

Номинальный режим работы

(для которого приведен ряд мощностей): повторно-кратковременный S3 - ПВ40% по ГОСТ 183-74 (МЭК 60034-1). Крановые электродвигатели также могут работать в других режимах: S3 - ПВ15, 25, 60, 100%, кратковременных S2 - 30 и 60 мин.

Крановые электродвигатели марки «ENERAL» полностью соответствуют всем техническим стандартам РФ. Установочно-присоединительные размеры у них полностью соответствуют двигателям производства ОАО «Сибэлектромотор», г. Томск.>

Габаритные размеры могут отличаться у разных производителей.

Габаритные, установочные и присоединительные размеры крановых электродвигателей

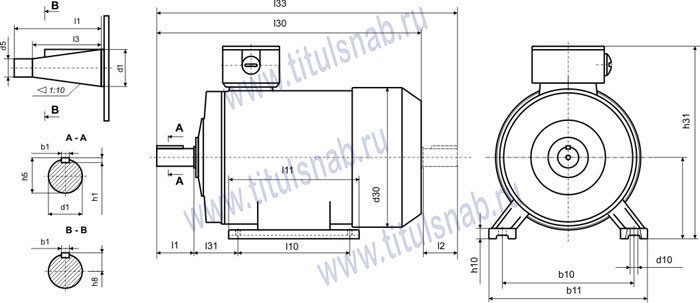

Рис. 1 - Исполнение IM1001 (1002, 1003, 1004)

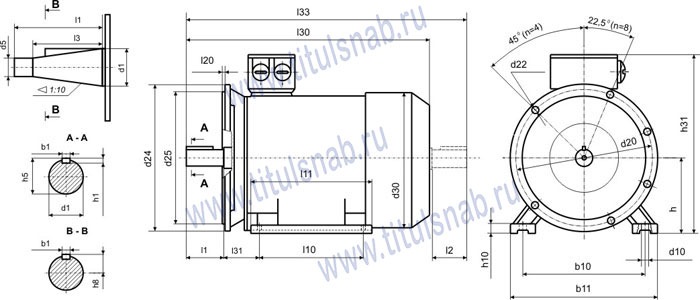

Рис. 2 - Исполнение IM2001 (2002, 2003, 2004)

Габаритные, установочные и присоединительные размеры приведены в таблицах. Установочные и присоединительные размеры электродвигателей серии МТ и 4МТ совпадают для соответствующих высот осей вращения.

Габаритные размеры крановых электродвигателей у разных производителей могут несколько различаться.

Габаритные, установочные и присоединительные размеры
крановых электродвигателей с фазным ротором

Серия	Тип	IM	b1	b10	b11	d1, d2	d5	d10	d20	d22	d24	d25	h	h1	h5	h10	h31	l1, l2	l3	l10	l11	l20	l30	l31	l33
MTH	011-6***	1001	8	180	230	28	-	12	-	-	-	-	112	7	31	20	320	60	-	150	250	-	585*	132*	-
ДМТF	011-6	1001, 1002	8	190	240	28	-	12	-	-	-	-	112	7	31	15	290	60	-	140	220	-	513	70	577
ДМТF	011-6	2001, 2002	8	190	240	28	-	12	265	15	300	230	112	7	31	15	350	60	-	140	220	5	513	65	577
MTH	012-6***	1001	8	180	230	28	-	12	-	-	-	-	112	7	31	20	320	60	-	190	250	-	616*	127*	-
ДМТF	012-6	1001, 1002	8	190	240	28	-	12	-	-	-	-	112	7	31	15	290	60	-	159	220	-	548	70	612
ДМТF	012-6	2001, 2002	8	190	240	28	-	12	265	15	300	230	112	7	31	15	350	60	-	159	220	5	548	65	612
MTH	111-6**	1001, 1002	10	220	290	35	-	19	-	-	-	-	132	8	38	20	365	80	-	190	240	-	673*	140*	753
MTH	111-6***	1001	10	220	280	35	-	15	-	-	-	-	132	8	38	25	350	80	-	190	305	-	650*	140*	-
ДМТF(H)	111-6	1001, 1002	10	220	290	35	-	19	-	-	-	-	132	8	38	20	342	80	-	190	240	-	586*	140*	673
ДМТF(H)	111-6	2001, 2002	10	220	290	35	-	19	300	18	330	250	132	8	38	20	342	80	-	190	240	5	586	140	673
MTH	112-6**	1001, 1002	10	220	290	35	-	19	-	-	-	-	132	8	38	20	365	80	-	235	290	-	713*	135*	793
ДМТF(H)	112-6	1001, 1002	10	220	290	35	-	19	-	-	-	-	132	8	38	20	342	80	-	235	285	-	626*	135*	713
ДМТF(H)	112-6	2001, 2002	10	220	290	35	-	19	300	18	330	250	132	8	38	20	342	80	-	235	285	5	626	135	713
АМТF(H)	132М6	1001, 1002	12	216	270	42	-	12	-	-	-	-	132	8	45	15	350	110	-	203	300	-	660	89	772
АМТF(H)	132М6	2001, 2002	12	216	270	42	-	12	300	19	350	250	132	8	45	15	350	110	-	203	300	5	660	90	772
MTH	132LB6***	1001	12	216	260	42	-	12	-	-	-	-	132	8	45	15	350	110	-	203	255	-	765*	89*	-
АМТF(H)	132L6	1001, 1002	12	216	270	42	-	12	-	-	-	-	132	8	45	15	350	110	-	203	300	-	700	89	812
АМТF(H)	132L6	2001, 2002	12	216	270	42	-	12	300	19	350	250	132	8	45	15	350	110	-	203	300	5	700	90	812
MTH	211-6**	1001	12	245	320	40	-	15	-	-	-	-	160	8	43	25	425	110	-	243	347	-	760*	150*	-
MTH	211-6***	1001	12	245	305	40	-	24	-	-	-	-	160	8	43	25	415	110	-	243	345	-	773*	150*	-
АМТF(H)	211-6	1001	12	245	300	40	-	24	-	-	-	-	160	8	43	20	378	110	-	243	300	-	700	150	-
ДМТF(H)	311-6	1001	14	280	350	50	-	24	-	-	-	-	180	9	53,8	23	472	110	-	260	310		764	160	-
MTH	311**	1001	14	280	355	50	-	24	-	-	-	-	180	9	53.5	25	450	110	-	260	412	-	895*	155*	-
MTH	311	1001, 1002	14	280	350	50	-	24	-	-	-	-	180	9	53,5	21,5	480	110	-	260	320	-	765*	155*	885
MTH	311	2001, 2002	14	280	350	50	-	24	300	18	350	250	180	9	53,5	25	480	110	-	260	320	5	795	270	906
MTH	312**	1001	14	280	355	50	-	24	-	-	-	-	180	9	53.5	25	450	110	-	320	412	-	895*	170*	-
MTH	312	1001, 1002	14	280	350	50	-	24	-	-	-	-	180	9	53,5	21,5	480	110	-	320	380	-	830*	170*	950
MTH	312	2001, 2002	14	280	350	50	-	24	300	18	350	250	180	9	53,5	21,5	480	110	-	320	380	5	860	260	971
MTH	200L**	1001	16	318	400	65	М42х3	19	-	-	-	-	200	10	-	25	515	140	105	305	400	-	975*	133*	-
4MT(М)	200L	1003, 1004	16	318	400	65	М42х3	19	-	-	-	-	200	10	-	24	500	140	105	305	350	-	907*	133*	1053
4MTМ	225M	1003, 1004	18	356	435	70	М48х3	19	-	-	-	-	225	11	-	24	545	140	105	311	370	-	960*	149*	1110
4MTМ	225L	1003, 1004	18	356	435	70	М48х3	19	-	-	-	-	225	11	-	24	545	140	105	356	410	-	1070*	149*	1220
MTH	411**	1003	16	330	412	65	М42х3	28	-	-	-	-	225	10	-	25	540	140	105	335	529	-	1065*	175*	-
MTH	411	1003, 1004	16	330	440	65	М42х3	28	-	-	-	-	225	10	-	25	525	140	105	335	435	-	907*	175*	1053
MTH	411	2003, 2004	16	330	440	65	М42х3	28	350	18	400	300	225	10	-	25	525	140	105	335	435	-	917	175	1062
MTH	412**	1003	16	330	412	65	М42х3	28	-	-	-	-	225	10	-	25	540	140	105	420	529	-	1065*	165*	-
MTH	412	1003, 1004	16	330	440	65	М42х3	28	-	-	-	-	225	10	-	25	525	140	105	420	510	-	907*	165*	1053
MTH	412	2003, 2004	16	330	440	65	М42х3	28	350	18	400	300	225	10	-	25	525	140	105	420	510	-	917	165	1062
MTH	511	1003, 1004	18	380	500	70	М48х3	35	-	-	-	-	250	11	-	25	570	140	105	310	480	-	961*	251*	1110
MTH	511	2003, 2004	18	380	500	70	М48х3	35	400	18	450	350	250	11	-	25	570	140	105	310	480	-	961	251	1106
MTH	512	1003, 1004	18	380	500	70	М48х3	35	-	-	-	-	250	11	-	25	570	140	105	390	600	-	1071*	271*	1220
MTH	512	2003, 2004	18	380	500	70	М48х3	35	400	18	450	350	250	11	-	25	570	140	105	390	600	-	1071	271	1216
MTH	280S**	1001	22	457	565	90	М64х4	24	-	-	-	-	280	14	-	32	665	170	130	368	525	-	1304*	190*	-
4MTМ	280S	1003, 1004	22	457	540	90	М64х4	24	-	-	-	-	280	14	-	40	740	170	130	368	430	-	1090*	190*	1265
4MTМ	280M	1003, 1004	22	457	540	90	М64х4	24	-	-	-	-	280	14	-	40	740	170	130	419	480	-	1170*	190*	1345
4MTМ	280L	1003, 1004	22	457	540	90	М64х4	24	-	-	-	-	280	14	-	40	740	170	130	457	520	-	1260*	190*	1439
MTH	611	1003, 1004	22	520	650	90	М64х4	42	-	-	-	-	315	14	-	35	775	170	130	345	575	-	1090	256	1335
MTH	612	1003, 1004	22	520	650	90	М64х4	42	-	-	-	-	315	14	-	35	775	170	130	445	645	-	1170	256	1435
MTH	613	1003, 1004	22	520	650	90	М64х4	42	-	-	-	-	315	14	-	35	775	170	130	540	735	-	1260	256	1530

* электродвигатели, размеры l30 и l31 которых обозначены *, в исполнениях 1001 и 1003 имеют вал со стороны вентилятора; остальные - со стороны щеточно-контактного механизма

** электродвигатели марки ЭНЕРАЛ

*** электродвигатели марки ЭНЕРАЛ самоохлаждающейся конструкции

Габаритные, установочные и присоединительные размеры
крановых электродвигателей с короткозамкнутым ротором

Серия	Тип	IM	b1	b10	b11	d1, d2	d5	d10	d20	d22	d24	d25	h	h1	h5	h10	h31	l1, l2	l3	l10	l11	l20	l30	l31	l33
ДМТKF	011-6	1001, 1002	8	190	240	28	-	12	-	-	-	-	112	7	31	15	320	60	-	140	188	-	407	70	471
ДМТKF	011-6	2001, 2002	8	190	240	28	-	12	265	15	300	230	112	7	31	15	320	60	-	140	188	5	407	65	486
ДМТKF	012-6	1001, 1002	8	190	240	28	-	12	-	-	-	-	112	7	31	15	290	60	-	159	210	-	442	70	506
ДМТKF	012-6	2001, 2002	8	190	240	28	-	12	265	15	300	230	112	7	31	15	290	60	-	159	210	5	442	65	511
МТKH	111-6**	1001	10	220	270	35	-	15	-	-	-	-	132	8	38	20	365	80	-	190	240	-	530*	140*	-
ДМТKF(H)	111-6	1001, 1002	10	220	290	35	-	19	-	-	-	-	132	8	38	20	342	80	-	190	240	-	488*	140*	574
ДМТKF(H)	111-6	2001, 2002	10	220	290	35	-	19	300	18	330	250	132	8	38	20	342	80	-	190	240	5	488	140	574
МТKH	112-6**	1001	10	220	270	35	-	15	-	-	-	-	132	8	38	20	365	80	-	235	290	-	560*	135*	-
ДМТKF(H)	112-6	1001, 1002	10	220	290	35	-	19	-	-	-	-	132	8	38	20	342	80	-	235	285	-	528*	135*	614
ДМТKF(H)	112-6	2001, 2002	10	220	290	35	-	19	300	18	330	250	132	8	38	20	342	80	-	235	285	5	528	135	614
АМТKF(H)	132М6	1001, 1002	12	216	270	42	-	12	-	-	-	-	132	8	45	15	350	110	-	203	245	-	536	89	647
АМТKF(H)	132М6	2001, 2002	12	216	270	42	-	12	300	19	350	250	132	8	45	15	350	110	-	203	245	5	536	90	647
АМТKF(H)	132L6	1001, 1002	12	216	270	42	-	12	-	-	-	-	132	8	45	15	350	110	-	203	245	-	576	89	687
АМТKF(H)	132L6	2001, 2002	12	216	270	42	-	12	300	19	350	250	132	8	45	15	350	110	-	203	245	5	576	90	687
МТKH	311	1001, 1002	14	280	350	50	-	24	-	-	-	-	180	9	53,5	21,5	480	110	-	260	320	-	625*	155*	745
МТKH	311	2001, 2002	14	280	350	50	-	24	300	18	350	250	180	9	53,5	21,5	480	110	-	260	320	5	650	155	762
МТKH	312**	1001	14	280	355	50	-	24	-	-	-	-	180	9	53,5	30	450	110	-	320	412		733	170	-
МТKH	312	1001, 1002	14	280	350	50	-	24	-	-	-	-	180	9	53,5	21,5	480	110	-	320	380	-	690*	170*	810
МТKH	312	2001, 2002	14	280	350	50	-	24	300	18	350	250	180	9	53,5	21,5	480	110	-	320	380	5	715	170	827
4MTК(М)	200L	1003, 1004	16	318	400	65	М42х3	19	-	-	-	-	200	10	-	24	500	140	105	305	350	-	767*	133*	910
4MTКМ	225M	1003, 1004	18	356	435	70	М48х3	19	-	-	-	-	225	11	-	24	545	140	105	311	370	-	797*	149*	945
4MTКМ	225L	1003, 1004	18	356	435	70	М48х3	19	-	-	-	-	225	11	-	24	545	140	105	356	410	-	907*	149*	1054
МТKH	411	1003, 1004	16	330	440	65	М42х3	28	-	-	-	-	225	10	-	25	525	140	105	335	435	-	767*	175*	910
МТKH	411	2003, 2004	16	330	440	65	М42х3	28	350	18	400	300	225	10	-	25	525	140	105	335	435	5	781	175	926
МТKH	412	1003, 1004	16	330	440	65	М42х3	28	-	-	-	-	225	10	-	25	525	140	105	420	510	-	767*	165*	910
МТKH	412	2003, 2004	16	330	440	65	М42х3	28	350	18	400	300	225	10	-	25	525	140	105	420	510	5	781	165	926
МТKH	511	1003, 1004	18	380	500	70	М48х3	-	-	-	-	-	250	11	-	25	570	140	105	310	480	-	797*	251*	945
МТKH	511	2003, 2004	18	380	500	70	М48х3	35	400	18	450	350	250	11	-	25	570	140	105	310	480	5	815	251	954
МТKH	512	1003, 1004	18	380	500	70	М48х3	-	-	-	-	-	250	11	-	25	570	140	105	390	600	-	907*	271*	1054
МТKH	512	2003, 2004	18	380	500	70	М48х3	35	400	18	450	350	250	11	-	25	570	140	105	390	600	5	925	271	1064

* электродвигатели, размеры l30 и l31 которых обозначены *, в исполнениях1001 и 1003 имеют вал со стороны вентилятора; остальные - с противоположной стороны

** электродвигатели марки ЭНЕРАЛ

Технические характеристики (Смотреть таблицу)
