ЭЛЕКТРОДВИГАТЕЛИ РОЛЬГАНГОВЫЕ АРМ, АРМК

Рольганговые электродвигатели АРМ марки "Энерал" используются для комплектации приводов, работающих в условиях высоких температур металлургического производства, для индивидуального привода роликов рольгангов.

Основное (базовое) исполнение – асинхронный трехфазный электродвигатель, предназначенный для режима работы S1 или повторно-кратковременного с частыми пусками и торможениями с ПВ 40%, с питанием от сети переменного тока 50 Гц напряжением 380В, климатическое исполнение и категория размещения У3; степень защиты IP54, способ охлаждения IC0040.

Технические характеристики рольганговых электродвигателей серии АРМ

Тип двигателя	Номин. мощность, кВт	Номин. частота вращения, об/мин	Пусковой момент Мпуск, Н*м	Пусковой ток Iпуск, А	Динамическая постоянная при ПВ40%, кгм²/час	Момент инерции ротора , кг*м²	КПД, %	cos φ	Масса, кг
АРМ42-4	1,10	1320	20	10,0	130	0,0128	72,0	0,81	65
АРМ43-4	1,50	1350	30	16,0	150	0,0158	77,0	0,80	70
АРМ42-6	0,90	870	24	8,0	260	0,0128	69,0	0,68	65
АРМ43-6	1,20	900	34	12,0	310	0,0158	71,0	0,65	70
АРМ42-8	0,71	650	28	8,0	390	0,0128	62,0	0,60	65
АРМ43-8	0,90	635	34	8,0	480	0,0158	67,0	0,66	70
АРМ42-10	0,50	530	24	6,0	520	0,0128	54,0	0,52	65
АРМ43-10	0,63	530	34	7,0	650	0,0158	55,0	0,50	70
АРМ42-12	0,30	440	22	5,0	640	0,0128	40,0	0,40	65
АРМ43-12	0,40	450	31	6,9	800	0,0158	44,0	0,40	70
АРМ52-4	3,00	1350	67	32,0	210	0,053	80,0	0,90	135
АРМ52-6	2,00	900	55	20,0	520	0,053	77,0	0,78	135
АРМ53-6	3,00	900	102	32,0	610	0,076	77,0	0,79	150
АРМ52-8	1,60	645	58	15,0	850	0,053	71,0	0,70	135
АРМ53-8	2,50	660	96	25,0	1000	0,076	75,0	0,69	150
АРМ52-10	1,30	530	67	14,0	1200	0,053	68,0	0,56	135
АРМ53-10	2,00	530	96	20,0	1440	0,076	70,0	0,54	150
АРМ52-12	1,00	440	60	12,0	1510	0,053	62,0	0,46	135
АРМ53-12	1,60	445	102	20,0	1780	0,076	64,0	0,44	150
АРМ63-8	3,00	680	125	28,0	1330	0,35	78,0	0,78	225
АРМ64-6	5,50	890	210	70,0	950	0,46	80,0	0,87	250
АРМ64-8	3,60	680	180	40,0	1500	0,46	77,0	0,75	250
АРМ63-10	2,50	545	134	26,0	2000	0,35	74,0	0,65	225
АРМ64-10	3,00	550	180	37,0	2400	0,46	75,0	0,61	250
АРМ63-12	1,90	450	128	23,0	2800	0,35	70,0	0,52	225
АРМ64-12	2,40	460	180	34,0	3050	0,46	70,0	0,50	250
АРМ63-16	1,40	340	125	20,0	4100	0,35	57,0	0,40	225
АРМ64-16	1,70	340	190	27,0	4500	0,46	55,0	0,38	250
АРМ64-24	0,8**	210	90	19,0	6000	0,46	30,0	0,30	250
АРМ73-10	5,00	545	285	56,0	3000	0,77	79,0	0,72	355
АРМ74-10	6,70	535	425	70,0	3100	1,01	80,0	0,73	395
АРМ73-12	4,20	450	270	48,0	4000	0,77	79,0	0,60	355
АРМ74-12	5,30	455	450	67,0	4300	1,01	79,0	0,60	395
АРМ73-16	3,00	340	268	39,0	6000	0,77	70,0	0,44	355
АРМ74-16	4,00*	340	425	58,0	6800	1,01	71,0	0,40	395
АРМ74-30	1,00*	180	220	21,0	14000	1,24	40,0	0,34	405

*Для ПВ=80%; **Для ПВ=60%;

Габаритные, установочные и присоединительные размеры электродвигателей АРМ

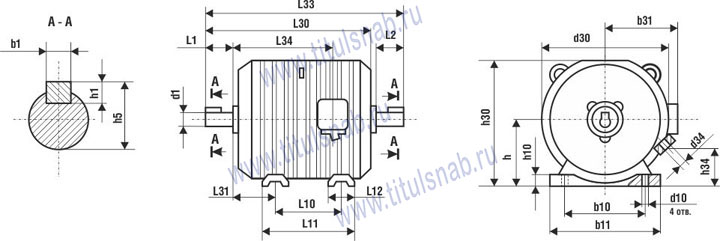

Рис. 1 - Исполнение IM1001

ЭД	Габаритные размеры, не более					Установочные размеры										Справочные размеры
ЭД	b31	d30	L30	L33	h30	b1	b10	d1 d2	d10	L1 L2	L10	L31	h	h1	h5	b11	d34	L11	L12	L34	h10	h34
АРМ42 АРМ43	170	270	475	556	240	10	210	32	15	80	150	100	125	8	35	260	G1-А	200	52	270	22	45
АРМ52 АРМ53	205	360	600	714	317	12	285	40	19	110	200	117	170	8	43	340	G1-А	260	62	340	30	90
АРМ63 АРМ64	270	450	630	766	395	14	350	50	19	110	270	138	200	9	53,5	425	G11/4-А	375	105	365	35	105
АРМ73 АРМ74	290	510	760	922	470	18	400	60	24	140	340	151	250	11	64	485	G11/4-А	465	125	435	40	155

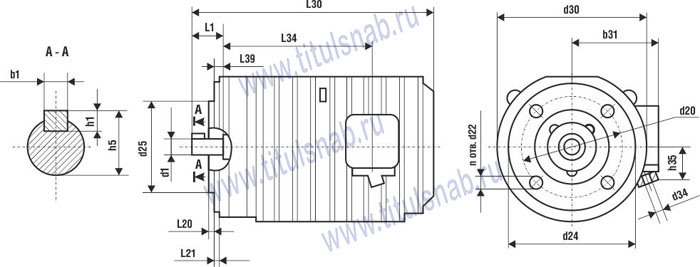

Рис. 2 - исполнение IM3001

Тип двигателя	Габаритные размеры, не более			Установочные размеры										Cправочные размеры
Тип двигателя	b31	d30	L30	b1	d1	d20	d22	d24	d25	L1	L20	h1	h5	n	d34	L21	L34	L39*	h35
АРМ42, АРМ43	160	270	475	10	32	185	15	220	150	80	4	8	35	4	G1-А	12	270	-13	80
АРМ52, АРМ53	190	360	600	12	40	255	19	305	215	110	4	8	43	4	G1-А	14	340	-12	130
АРМ63, АРМ64	235	450	630	14	50	350	19	400	300	110	5	9	53,5	8	G11/4-А	18	365	+13	240
АРМ73, АРМ74	255	510	760	18	60	400	19	450	350	140	5	11	64	8	G11/4-А	20	435	+16	250

* Размер L39 со знаком «+» - вал утопающий; со знаком «-» - вал выступающий
