ЭЛЕКТРОДВИГАТЕЛИ ВЫСОКОВОЛЬТНЫЕ
СЕРИИ А4

Высоковольтные электродвигатели серии А4 находят применение в приводе механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы, дымососы и др.)

Электродвигатели асинхронные трехфазные с короткозамкнутым ротором серии А4 предназначены для работы от сети переменного тока частотой 50 Гц напряжением 3 кВ, 6 кВ и 10 кВ. Электродвигатели напряжением 3 кВ изготавляваются в габаритах электродвигателей напряжением 6 кВ с сохранением мощности.

Ток статора электродвигателей напряжением 3 кВ в два раза больше, чем у электродвигателей напряжением 6 кВ.

Электродвигатели А4 высоковольтные

P, кВт	1500 об/мин		1000 об/мин		750 об/мин		600 об/мин		500 об/мин
P, кВт	марка ЭД	масса, кг	марка ЭД	масса, кг	марка ЭД	масса, кг	марка ЭД	масса, кг	марка ЭД	масса, кг
200					А4-400X-8МT3	2080	А4-400X-10МУ3	2050
250			А4-400XK-6МT3	1960	А4-400X-8МУ3	2080	А4-400Y-10МУ3	2250	А4-450X-12МУ3	2570
250					А4-400Y-8МT3	2280	А4-450X-10МT3	2450
315	А4-400XK-4МT3	1930	А4-400XK-6МУ3	1960	А4-400Y-8МУ3	2280	А4-450X-10МУ3	2450	А4-450Y-12МУ3	2790
315			А4-400X-6МT3	2110	А4-450X-8МT3	2540	А4-450Y-10МT3	2690
400	А4-400XK-4МУ3	1930	А4-400X-6МУ3	2110	А4-450X-8МУ3	2540	А4-450Y-10МУ3	2690
400	А4-400X-4МT3	2070	А4-400Y-6МT3	2320	А4-450YK-8МT3	2790
500	А4-400X-4МУ3	2070	А4-400Y-6МУ3	2320	А4-450YK-8МУ3	2790	А4-450YD-10МУ3	3240
500	А4-400Y-4МT3	2290	А4-450X-6МT3	2620	А4-450Y-8МT3	3070
630	А4-400Y-4МУ3	2290	А4-450X-6МУ3	2620	А4-450Y-8МУ3	3070
630	А4-450X-4МT3	2580	А4-450Y-6МT3	2940
800	А4-450X-4МУ3	2580	А4-450Y-6МУ3	2940
800	А4-450Y-4МT3	2890
1000	А4-450Y-4МУ3	2890

Климатическое исполнение и категория размещения электродвигателей А4 напряжением 6000 В и 3000 В – У3, Т3; электродвигателей напряжением
10000 В – У3.

Монтажное исполнение электродвигателей А4 – IM1001

Степень защиты – IP23, коробки выводов – IP55

Основной режим работы (для которого приведен ряд мощностей): продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1).

Класс нагревостойкости изоляции

Электродвигатели серии А4 имеют класс нагревостойкости изоляции не ниже «В» (температурный индекс 135°С). Изоляция обмотки статора термореактивная типа «Монолит-2».

Электродвигатели А4 допускают два пуска подряд из холодного состояния или один пуск из горячего. Интервал между следующими пусками не менее 3 часов. Число пусков не менее 2000 за весь период эксплуатации, но не более 250 пусков в год в период гарантийного срока.

Электродвигатели А4 могут быть укомлектованы подшипниками SKF или FAG.

Габаритные, установочные и присоединительные размеры электродвигателей А4

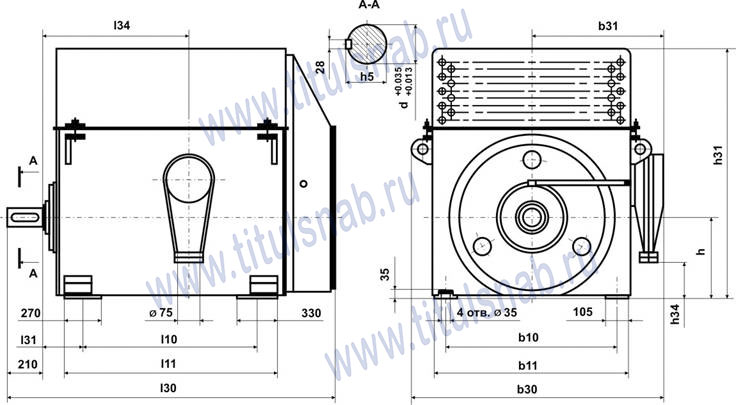

Рис. 1 – электродвигатель А4

Размеры электродвигателей А4

Тип ЭД	Число полюсов	b10	b11	b30	b31	d	l10	l11	l30	l31	l34	h	h5	h31	h34
А4-400XK	4, 6	800	940	1320	720	100	900	1140	1550	200	740	400	106	1300	100
А4-400X	4, 6, 8, 10	800	940	1320	720	100	900	1140	1550	200	740	400	106	1300	100
А4-400Y	4, 6, 8, 10	800	940	1320	720	100	1000	1240	1650	200	840	400	106	1300	100
А4-450X	4, 6, 8, 10, 12	900	1040	1420	760	110	900	1190	1600	224	790	450	116	1410	205
А4-450Y	4, 6, 8, 10, 12	900	1040	1420	760	110	1000	1290	1700	224	890	450	116	1410	205
А4-450YK	8	900	1040	1420	760	110	1000	1290	1700	224	890	450	116	1410	205
А4-450YD	10	900	1040	1420	760	110	1000	1290	1700	224	890	450	116	1410	205

ЭЛЕКТРОДВИГАТЕЛИ ВЫСОКОВОЛЬТНЫЕ СЕРИИ ДАЗО4

Высоковольтные электродвигатели серии ДАЗО4 находят применение в приводе механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы, дымососы и др.)

Электродвигатели асинхронные трехфазные с короткозамкнутым ротором серии ДАЗО4 предназначены для работы от сети переменного тока частотой 50 Гц напряжением 3 кВ, 6 кВ и 10 кВ. Электродвигатели напряжением 3 кВ изготавляваются в габаритах электродвигателей напряжением 6 кВ с сохранением мощности.

Ток статора электродвигателей напряжением 3 кВ в два раза больше, чем у электродвигателей напряжением 6 кВ.

Электродвигатели ДАЗО4 высоковольтные

P, кВт	1500 об/мин		1000 об/мин		750 об/мин		600 об/мин		500 об/мин
P, кВт	марка ЭД	масса кг	марка ЭД	масса кг	марка ЭД	масса кг	марка ЭД	масса кг	марка ЭД	масса кг
160					ДАЗО4-400X-8МT2	2340
200			ДАЗО4-400XK-6МT2	2220	ДАЗО4-400X-8МУ1	2340	ДАЗО4-400Y-10МУ1	2590	ДАЗО4-450X-12МУ1	2860
200					ДАЗО4-400Y-8МT2	2610	ДАЗО4-450X-10МT2	2770
250	ДАЗО4-400XK-4МT2	2190	ДАЗО4-400XK-6МУ1	2220	ДАЗО4-400Y-8МУ1	2610	ДАЗО4-450X-10МУ1	2770	ДАЗО4-450Y-12МУ1	3120
250			ДАЗО4-400X-6МT2	2380	ДАЗО4-450X-8МT2	2870	ДАЗО4-450Y-10МT2	3100
315	ДАЗО4-400XK-4МУ1	2190	ДАЗО4-400X-6МУ1	2380	ДАЗО4-450X-8МУ1	2870	ДАЗО4-450Y-10МУ1	3100
315	ДАЗО4-400X-4МT2	2330	ДАЗО4-400Y-6МT2	2650	ДАЗО4-450YK-8МT2	3200
400	ДАЗО4-400X-4МУ1	2330	ДАЗО4-400Y-6МУ1	2650	ДАЗО4-450YK-8МУ1	3200
400	ДАЗО4-400Y-4МT2	2630	ДАЗО4-450X-6МT2	2950	ДАЗО4-450Y-8МT2	3470
500	ДАЗО4-400Y-4МУ1	2630	ДАЗО4-450X-6МУ1	2950	ДАЗО4-450Y-8МУ1	3470
500	ДАЗО4-450X-4МT2	2900	ДАЗО4-450Y-6МT2	3350
630	ДАЗО4-450X-4МУ1	2900	ДАЗО4-450Y-6МУ1	3350
630	ДАЗО4-450Y-4МT2	3300
800	ДАЗО4-450Y-4МУ1	3300

Климатическое исполнение и категория размещения электродвигателей ДАЗО4 напряжением 6000 В и 3000 В – У1, Т2; электродвигателей напряжением 10000 В – У1

Монтажное исполнение электродвигателей ДАЗО4 – IM1001

Степень защиты – IP54, коробки выводов – IP55, наружного вентилятора – IP21

Основной режим работы (для которого приведен ряд мощностей): продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1)

Класс нагревостойкости изоляции

Электродвигатели серии ДАЗО4 имеют класс нагревостойкости изоляции не ниже «В» (температурный индекс 135°С). Изоляция обмотки статора термореактивная типа «Монолит-2».

Электродвигатели ДАЗО4 могут быть укомлектованы подшипниками SKF или FAG. Контроль температуры подшипников осуществляется термопреобразователями сопротивления.

Контроль температуры обмотки и сердечника статора осуществляется шестью термопреобразователями, заложенными в пазы статора.

Габаритные, установочные и присоединительные размеры электродвигателей ДАЗО

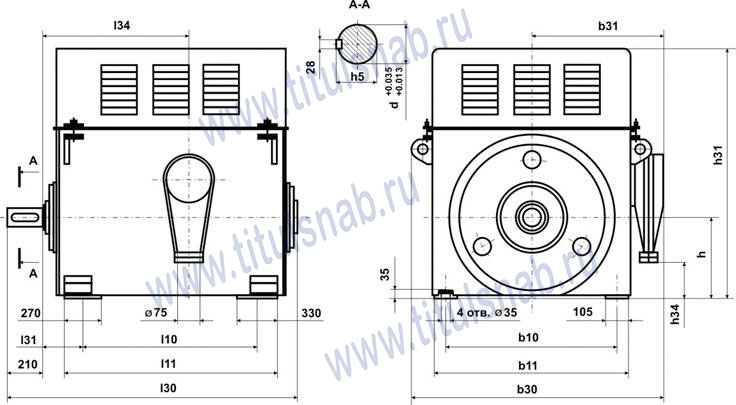

Рис. 2 – электродвигатель ДАЗО4

Размеры электродвигателей ДАЗО4

Тип ЭД	Число полюсов	b10	b11	b30	b31	d	l10	l11	l30	l31	l34	h	h5	h31	h34
ДАЗО4-400XK	4, 6	800	940	1320	710	100	900	1140	1775	200	740	400	106	1270	100
ДАЗО4-400X	4, 6, 8	800	940	1320	710	100	900	1140	1775	200	740	400	106	1270	100
ДАЗО4-400Y	4, 6, 8, 10	800	940	1320	710	100	1000	1240	1875	200	840	400	106	1270	100
ДАЗО4-450X	4, 6, 8, 10, 12	900	1040	1420	760	110	900	1190	1825	224	790	450	116	1475	205
ДАЗО4-450Y	4, 6, 8, 10, 12	900	1040	1420	760	110	1000	1290	1925	224	890	450	116	1475	205
ДАЗО4-450YK	8	900	1040	1420	760	110	1000	1290	1925	224	890	450	116	1475	205
